Van xả tràn kích hoạt điện từ xa MODEL 68 DE RC

Nhà sản xuất: INGESCO
Mã sản phẩm: MODEL 68 DE RC

Van xả/van tác động trước được điều khiển bằng điện, được kích hoạt bởi áp suất đường ống. Van được đóng ở vị trí cài đặt bình thường và mở ra khi van điện từ 3w được cấp điện. Nó đóng nhỏ giọt khi van điện từ bị mất điện. Van xả thủ công khẩn cấp được trang bị theo tiêu chuẩn.

Zalo

Hotline tư vấn: 0944934114
Thông tin sản phẩm

CÁC TÍNH NĂNG VÀ LỢI ÍCH Van xả tràn kích hoạt điện từ xa MODEL 68 DE RC

Hệ thống xả lũ áp suất cao (PN25/375psi), lưu lượng lớn

Kích hoạt khẩn cấp thủ công tự động hoặc cục bộ

Hệ thống chữa cháy khu vực được phân loại nguy hiểm, dễ cháy nổ

Thiết kế vượt trội với tổn thất áp suất đặc biệt thấp ở tốc độ dòng chảy cao

Chi phí bảo trì trọn đời thấp do thiết kế đơn giản

Áp dụng cho nước ngọt hoặc nước lợ, nước biển & bọt

Các van đã được lắp ráp và kiểm tra hoàn chỉnh

Cắt tại nhà máy để lắp đặt theo chiều dọc và chiều ngang mà không cần sửa đổi

Lựa chọn vật liệu van & trang trí mở rộng và lớp phủ bảo vệ chống ăn mòn

CHỨNG NHẬN & TUÂN THỦ Van xả tràn kích hoạt điện từ xa MODEL 68 DE RC

Van xả tràn kích hoạt điện từ xa MODEL 68 DE RC

• Cấp độ rò rỉ ghế ANSI FCI 70-2 Class VI

• UL được liệt kê trong danh mục VLFT

• Đã thử lửa theo EN ISO 6182-5:2006 (chỉ 2”- 6”)

• Chứng nhận của Lloyd's & ABS

Ứng dụng Van xả tràn kích hoạt điện từ xa MODEL 68 DE RC

Hệ thống chữa cháy được kích hoạt tự động hoặc thủ công

Lắp đặt hóa dầu, dầu khí

Đường hầm

Nhà máy phát điện, biến thế & truyền tải điện

Lưu trữ dễ cháy

Nhà chứa máy bay & nhà ga sân bay

Nội địa Ngoại địa

Khai thác mỏ

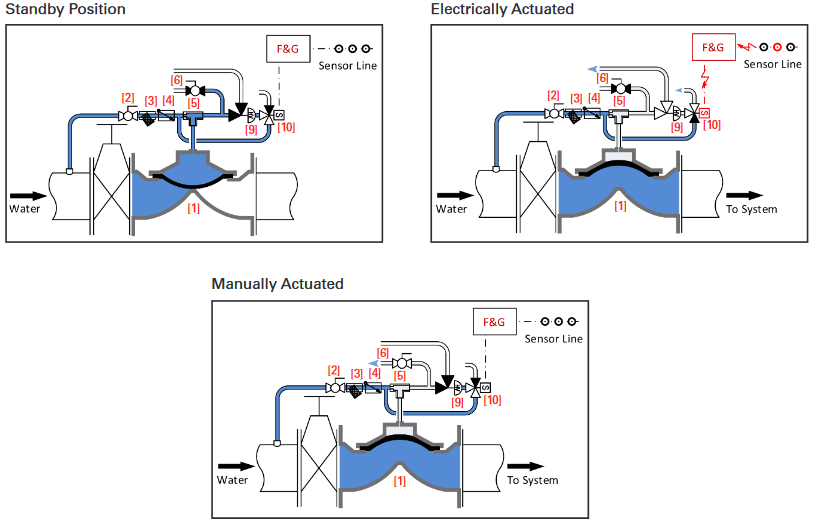

Vận hành

Van điều khiển cơ bản [1] được sử dụng trong hệ thống xả lũ này là một màng ngăn đàn hồi làm kín trực tiếp, van điều khiển vận hành bằng thủy lực được thiết kế đặc biệt cho các hệ thống phòng cháy chữa cháy. Hệ thống bao gồm N.O. solenoid [10] làm giao diện giữa bảng điều khiển báo cháy - giám sát nhiệt, khói hoặc ngọn lửa - và van xả.

Ở vị trí chờ, van xả lũ được giữ đóng bởi áp lực nước ngược dòng, bị mắc kẹt trong buồng điều khiển của van. Áp lực nước đi vào buồng điều khiển thông qua van bi đường mồi [2], bộ lọc chữ Y [3], van một chiều [4] và bộ hạn chế chữ T [5].

Trong điều kiện hỏa hoạn, bảng điều khiển báo cháy sẽ cấp điện cho N.O. 3/2 chiều. điện từ (hoặc ngắt điện cuộn dây của điện từ ED 100% thường đóng được cấp điện liên tục cho các hệ thống được xếp hạng SIL 3-4). Áp suất trong van rơle [9] giảm xuống, khiến nó mở ra và cho phép nước thoát ra khỏi buồng điều khiển của van xả tràn. Van deluge mở ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước mở trên khu vực được bảo vệ.

Khởi động khẩn cấp thủ công được kích hoạt bằng cách mở van kích hoạt thủ công khẩn cấp [6]. Van deluge mở ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước mở trên khu vực được bảo vệ

Van xả tràn kích hoạt điện từ xa MODEL 68 DE RC

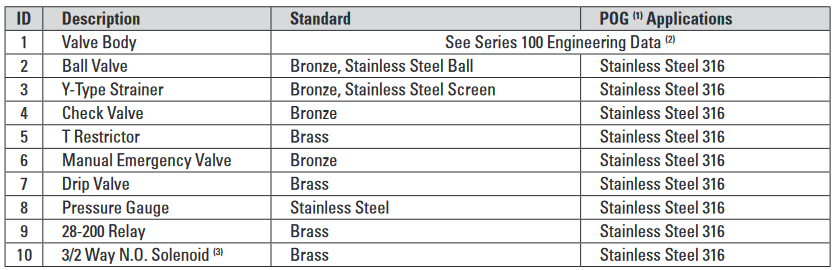

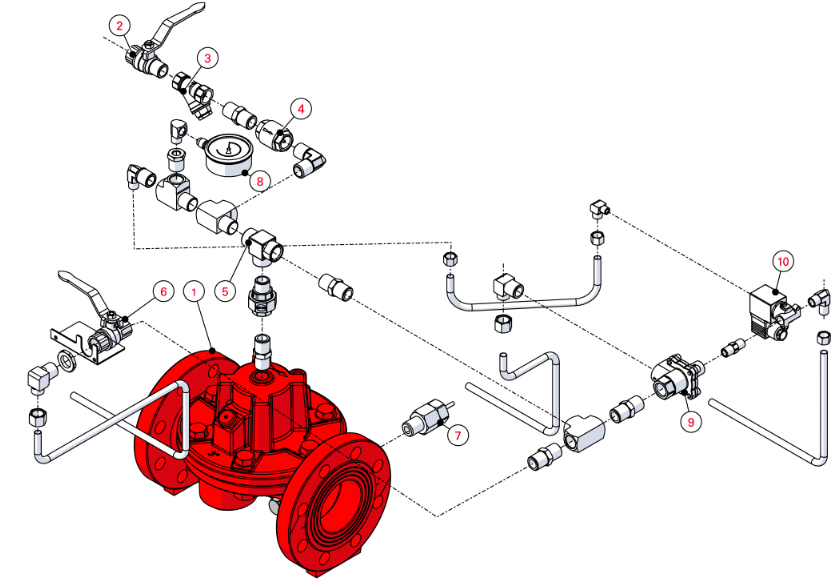

Cấu tạo Van xả tràn kích hoạt điện từ xa MODEL 68 DE RC

Van xả tràn kích hoạt điện từ xa MODEL 68 DE RC

(1) Hóa dầu, Dầu khí

(2) Tham khảo hướng dẫn lựa chọn vật liệu, Dữ liệu kỹ thuật - Vật liệu: Gang dẻo A-536 65-45-12; Thép đúc A-216 WCB; Thép đúc A-352 LCB; austenit Inox A-351/CF8M; Siêu kép 2507; Niken-Nhôm-Đồng B-148 UNS C95800

(3) Tham khảo nhà máy

Van xả tràn kích hoạt điện từ xa MODEL 68 DE RC
