Van xả tràn kích hoạt điện DE RCL
Van xả/van tác động trước được điều khiển bằng điện, được kích hoạt bởi áp suất đường ống. Van được đóng ở vị trí cài đặt bình thường và mở ra khi van điện từ 3w được cấp điện. Van phải được đặt lại thủ công sau khi kích hoạt tự động bằng núm của rơle RCL. Van xả thủ công khẩn cấp được trang bị theo tiêu chuẩn.
CÁC TÍNH NĂNG VÀ LỢI ÍCH Van xả tràn kích hoạt điện DE RCL
Hệ thống xả lũ áp suất cao (PN25/375psi), lưu lượng lớn
Kích hoạt khẩn cấp thủ công tự động hoặc cục bộ
Hệ thống chữa cháy khu vực được phân loại nguy hiểm, dễ cháy nổ
Thiết kế vượt trội với tổn thất áp suất đặc biệt thấp ở tốc độ dòng chảy cao
Chi phí bảo trì trọn đời thấp do thiết kế đơn giản
Áp dụng cho nước ngọt hoặc nước lợ, nước biển & bọt
Các van đã được lắp ráp và kiểm tra hoàn chỉnh
Nhà máy cắt tỉa để cài đặt dọc hoặc ngang mà không cần sửa đổi
Lựa chọn vật liệu van & trang trí mở rộng và lớp phủ bảo vệ chống ăn mòn
Chứng nhận, chứng chỉ Van xả tràn kích hoạt điện DE RCL
• Cấp độ rò rỉ ghế ANSI FCI 70-2 Class VI
• UL được liệt kê trong danh mục VLFT
• Đã thử lửa theo EN ISO 6182-5:2006 (chỉ 2”- 6”)
• Chứng nhận của Lloyd's & ABS
CÁC ỨNG DỤNG TIÊU BIỂU Van xả tràn kích hoạt điện DE RCL
Hệ thống chữa cháy được kích hoạt tự động hoặc thủ công
Lắp đặt hóa dầu, dầu khí
Đường hầm
Nhà máy phát điện, biến thế & truyền tải điện
Lưu trữ dễ cháy
Nhà chứa máy bay & nhà ga sân bay
Khai thác mỏ

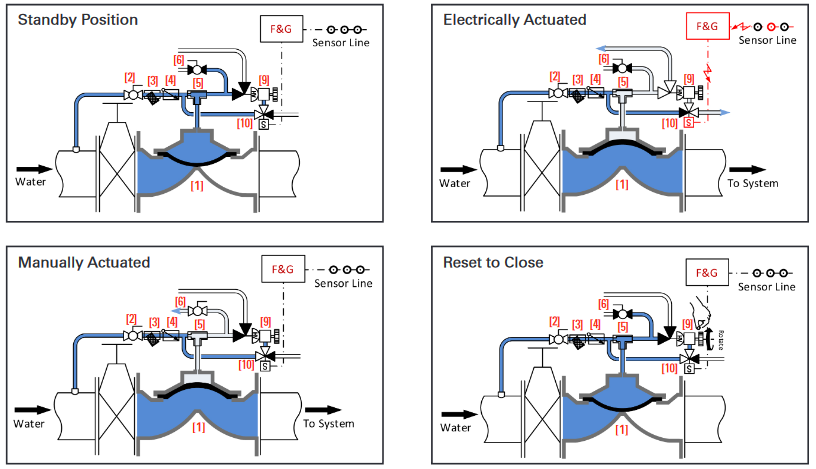

Vận hành Van xả tràn kích hoạt điện DE RCL
Van điều khiển cơ bản [1] được sử dụng trong hệ thống tràn này là một màng ngăn đàn hồi làm kín trực tiếp, van điều khiển vận hành bằng thủy lực được thiết kế đặc biệt cho các hệ thống phòng cháy chữa cháy. Hệ thống bao gồm N.O. solenoid [10] làm giao diện giữa bảng điều khiển báo cháy - giám sát nhiệt, khói hoặc ngọn lửa - và van xả.
Ở vị trí chờ, van xả lũ được giữ đóng bởi áp lực nước ngược dòng, bị mắc kẹt trong buồng điều khiển của van. Áp lực nước đi vào buồng điều khiển thông qua van bi đường mồi [2], bộ lọc chữ Y [3], van một chiều [4] và bộ hạn chế chữ T [5].
Trong điều kiện hỏa hoạn, bảng điều khiển báo cháy (bảng F&G) cung cấp năng lượng cho N.O. điện từ (hoặc ngắt điện cuộn dây của điện từ ED 100% thường đóng được cấp điện liên tục cho các hệ thống được xếp hạng SIL 3-4). Áp suất trong van rơle RCL 28-2UL (rơle chốt cài đặt lại thủ công) [9] giảm xuống, chốt mở ra và cho phép nước thoát ra khỏi buồng điều khiển của van xả lũ. Van deluge mở ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước mở trên khu vực được bảo vệ.
Khởi động khẩn cấp thủ công được kích hoạt bằng cách mở van kích hoạt thủ công khẩn cấp [6]. Van deluge mở ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước mở trên khu vực được bảo vệ.
Để đặt lại và đóng van xả lũ, phải xoay núm của rơle RCL 28-2UL để mở chốt, do đó nước sẽ được đưa trở lại vào khoang điều khiển của van

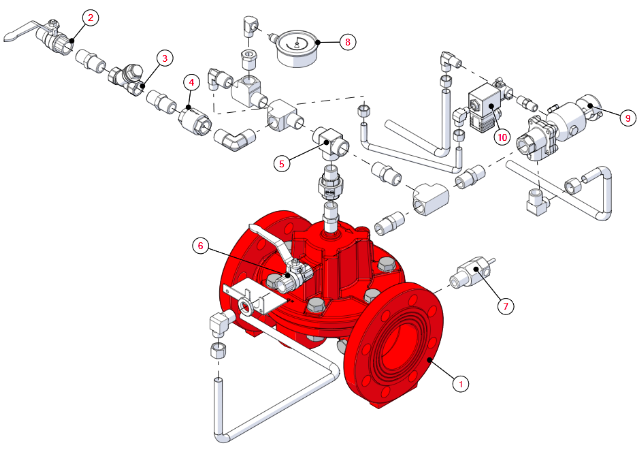

Cấu tạo
(1) Hóa dầu, Dầu khí
(2) Tham khảo hướng dẫn lựa chọn vật liệu, Dữ liệu kỹ thuật - Vật liệu: Gang dẻo A-536 65-45-12; Thép đúc A-216 WCB; Thép đúc A-352 LCB; austenit Inox A-351/CF8M; Siêu kép 2507; Niken-Nhôm-Đồng B-148 UNS C95800
(3) Tham khảo nhà máy
