Van xả tràn Kích hoạt bằng điện hoặc thủy lực 68 DE EL HRV-MR
Bằng điện hoặc thủy lực, van xả lũ/van tác động trước được điều khiển bằng thí điểm, được kích hoạt bởi áp suất đường ống. Van được đóng ở vị trí bình thường, đã cài đặt và mở ra khi áp suất thủy lực giảm xuống trong đường dẫn nước điều áp, giải phóng rơle thủy lực hoặc bằng lệnh điện. Van xả thủ công khẩn cấp được trang bị theo tiêu chuẩn.
CÁC TÍNH NĂNG VÀ LỢI ÍCH Van xả tràn Kích hoạt bằng điện hoặc thủy lực 68 DE EL HRV-MR
Hệ thống xả lũ áp suất cao (PN25/375psi), lưu lượng lớn
Kích hoạt khẩn cấp thủ công tự động hoặc cục bộ
Hệ thống chữa cháy khu vực được phân loại nguy hiểm, dễ cháy nổ
Thiết kế vượt trội với tổn thất áp suất đặc biệt thấp ở tốc độ dòng chảy cao
Chi phí bảo trì trọn đời thấp do thiết kế đơn giản
Áp dụng cho nước ngọt hoặc nước lợ, nước biển & bọt
Các van đã được lắp ráp và kiểm tra hoàn chỉnh
Nhà máy cắt tỉa để cài đặt dọc hoặc ngang mà không cần sửa đổi
Mở rộng van & lựa chọn vật liệu trang trí & lớp phủ chống ăn mòn

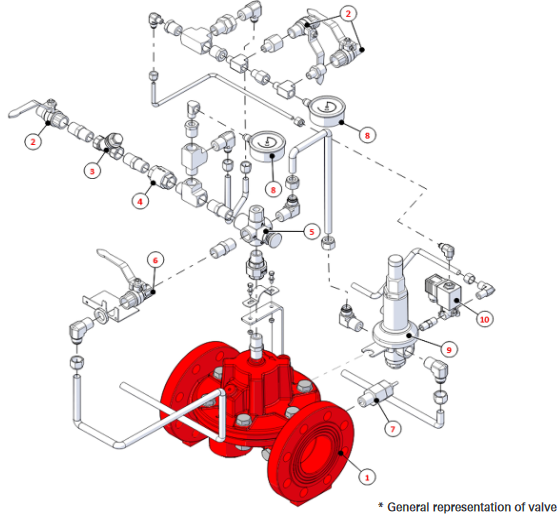

Chứng ận tuân thủ Van xả tràn Kích hoạt bằng điện hoặc thủy lực 68 DE EL HRV-MR
.png "Van xả tràn Kích hoạt bằng điện hoặc thủy lực 68 DE EL HRV-MR")
• Cấp độ rò rỉ ghế ANSI FCI 70-2 Class VI
• Đã thử lửa theo EN ISO 6182-5:2006 (chỉ 2”- 6”)
• UL được liệt kê trong danh mục VLFT
• Chứng nhận của Lloyd's & ABS
Các ứng dụng Van xả tràn Kích hoạt bằng điện hoặc thủy lực 68 DE EL HRV-MR
Hệ thống chữa cháy được kích hoạt tự động hoặc thủ công
Lắp đặt hóa dầu, dầu khí
Đường hầm
Nhà máy phát điện, biến thế & truyền tải điện
Lưu trữ dễ cháy
Nhà chứa máy bay & nhà ga sân bay
Nội địa Ngoại địa
Khai thác mỏ

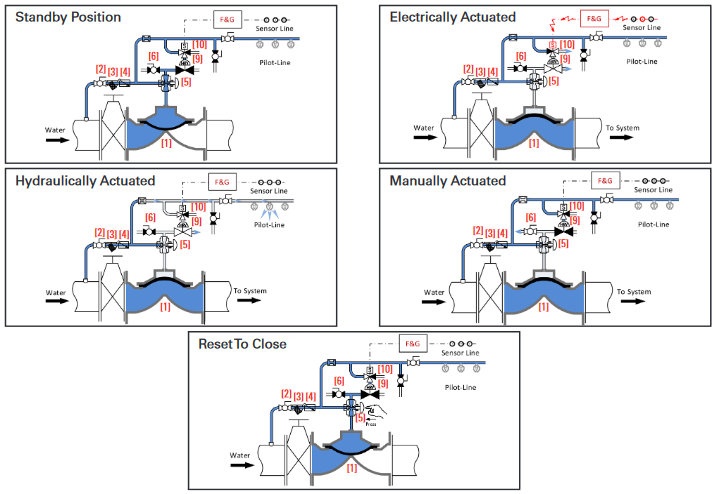

Vận hành Van xả tràn Kích hoạt bằng điện hoặc thủy lực 68 DE EL HRV-MR
Van điều khiển cơ bản [1] được sử dụng trong hệ thống xả lũ này là một màng ngăn đàn hồi làm kín trực tiếp, van điều khiển vận hành bằng thủy lực được thiết kế đặc biệt cho các hệ thống phòng cháy chữa cháy.
Ở vị trí chờ, van xả lũ được giữ đóng bởi áp lực nước ngược dòng, bị mắc kẹt trong buồng điều khiển của van. Áp lực nước đi vào buồng điều khiển thông qua van bi đường mồi [2] , bộ lọc loại Y [3], van một chiều [4] và DMR (Thiết bị chốt cài đặt lại thủ công) [5].
Trong điều kiện hỏa hoạn, van xả tràn tự động mở trong bất kỳ trường hợp nào sau đây:
1. Bảng điều khiển báo cháy (bảng F&G) cấp điện cho đường N.O. nam châm điện [10] (hoặc ngắt điện cuộn dây của nam châm điện thường đóng 100% ED được cấp điện liên tục cho các hệ thống được xếp hạng SIL 3-4).
2. Áp suất trong đường ống thí điểm ướt (áp suất thủy lực) giảm xuống sau khi một (hoặc nhiều) vòi phun nước tự động bị nổ.
Khi điều này xảy ra, áp suất trong van rơle [9] giảm xuống, khiến nó mở ra và cho phép nước thoát ra khỏi buồng điều khiển của van xả tràn. Van deluge mở ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước mở trên khu vực được bảo vệ.
Khởi động khẩn cấp thủ công được kích hoạt bằng cách mở van kích hoạt thủ công khẩn cấp [6]. Van deluge mở ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước mở trên khu vực được bảo vệ.
Khi van mở, DMR sẽ cách ly buồng điều khiển khỏi nguồn áp suất ngược dòng. Chỉ có thể kết nối lại áp suất ngược dòng để cho phép đóng van xả lũ bằng cách nhấn vào núm của DMR.
.png "Van xả tràn Kích hoạt bằng điện hoặc thủy lực 68 DE EL HRV-MR")

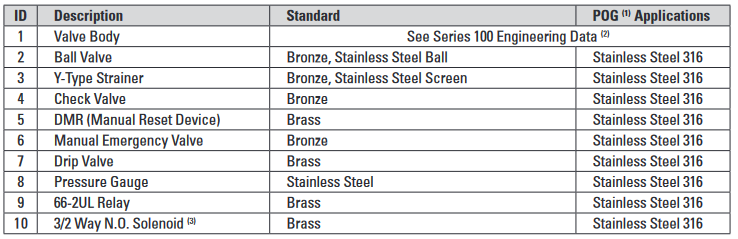

Cấu tạo Van xả tràn Kích hoạt bằng điện hoặc thủy lực 68 DE EL HRV-MR
.png "Van xả tràn Kích hoạt bằng điện hoặc thủy lực 68 DE EL HRV-MR")
(1) Hóa dầu, Dầu khí
(2) Tham khảo hướng dẫn lựa chọn vật liệu, Dữ liệu kỹ thuật - Vật liệu: Gang dẻo A-536 65-45-12; Thép đúc A-216 WCB; Thép đúc A-352 LCB; austenit Inox A-351/CF8M; Siêu kép 2507; Niken-Nhôm-Đồng B-148 UNS C95800
(3) Tham khảo thực tế
.png "Van xả tràn Kích hoạt bằng điện hoặc thủy lực 68 DE EL HRV-MR")
