Van xả tràn GIẢM ÁP SUẤT DELUGE 68 DE EL PORV PR

Nhà sản xuất: INGESCO
Mã sản phẩm: DELUGE 68 DE EL PORV PR

Van Deluge giảm áp, được kích hoạt bằng điện hoặc khí nén Bằng điện hoặc bằng khí nén, van xả lũ/van tác động trước được điều khiển bằng thí điểm, được kích hoạt bởi áp suất đường ống. Van được đóng ở vị trí bình thường, đã đặt và mở ra khi áp suất khí nén giảm xuống trong đường dẫn thí điểm điều áp khí, giải phóng rơle thủy lực hoặc bằng lệnh điện. Khi bị ngắt, van sẽ điều chỉnh theo áp suất hạ lưu ổn định, đặt trước, bất kể áp suất ngược dòng hay sự dao động của tốc độ dòng chảy. Van xả thủ công khẩn cấp được trang bị theo tiêu chuẩn.

Zalo

Hotline tư vấn: 0944934114
Thông tin sản phẩm

CÁC TÍNH NĂNG VÀ LỢI ÍCH Van xả tràn GIẢM ÁP SUẤT DELUGE 68 DE EL PORV PR

Hệ thống xả lũ áp suất cao (PN25/375psi), lưu lượng lớn

Hành động khẩn cấp tự động hoặc thủ công

Hệ thống chữa cháy khu vực được phân loại nguy hiểm, dễ cháy nổ

Thiết kế vượt trội với tổn thất áp suất đặc biệt thấp ở tốc độ dòng chảy cao

Chi phí bảo trì trọn đời thấp do thiết kế đơn giản

Áp dụng cho nước, nước biển & bọt

Các van đã được lắp ráp và kiểm tra hoàn chỉnh

Cắt tại nhà máy để lắp đặt theo chiều dọc và chiều ngang mà không cần sửa đổi

Lựa chọn vật liệu van & trang trí mở rộng và lớp phủ bảo vệ chống ăn mòn

Chứng chỉ chứng nhận Van xả tràn GIẢM ÁP SUẤT DELUGE 68 DE EL PORV PR

Van xả tràn GIẢM ÁP SUẤT DELUGE 68 DE EL PORV PR

• Cấp độ rò rỉ ghế ANSI FCI 70-2 Class VI

• UL được liệt kê trong danh mục VLFT

• Đã thử lửa theo EN ISO 6182-5:2006 (chỉ 2”-6”)

• Đăng kiểm của Lloyd & phê duyệt ABS

Ứng dụng Van xả tràn GIẢM ÁP SUẤT DELUGE 68 DE EL PORV PR

Hệ thống chữa cháy được kích hoạt tự động hoặc thủ công

Lắp đặt hóa dầu, dầu khí

Đường hầm

Nhà máy phát điện, biến thế & truyền tải điện

Lưu trữ dễ cháy

Nhà chứa máy bay & nhà ga sân bay

Nội địa Ngoại địa

Khai thác mỏ

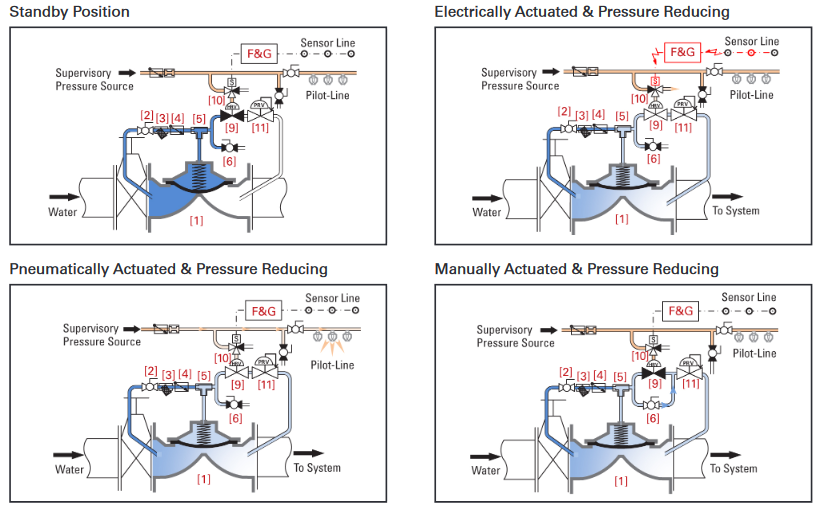

Hoạt động

Van điều khiển cơ bản [1] được sử dụng trong hệ thống xả lũ này là một màng ngăn đàn hồi làm kín trực tiếp, van điều khiển vận hành bằng thủy lực được thiết kế đặc biệt cho các hệ thống phòng cháy chữa cháy.

Ở vị trí chờ, van xả lũ được giữ đóng bởi áp lực nước ngược dòng, bị mắc kẹt trong buồng điều khiển của van. Áp lực nước đi vào buồng điều khiển thông qua van bi đường mồi [2], bộ lọc chữ Y [3], van một chiều [4] và bộ hạn chế chữ T [5].

Trong điều kiện hỏa hoạn, van xả tràn tự động mở trong bất kỳ trường hợp nào sau đây: 1. Bảng điều khiển báo cháy (bảng F&G) cấp điện cho đường N.O. nam châm điện [10] (hoặc ngắt điện cuộn dây của nam châm điện thường đóng 100% ED được cấp điện liên tục cho các hệ thống được xếp hạng SIL 3-4). 2. Áp suất trong đường ống thí điểm khô (áp suất khí nén) giảm xuống sau khi một (hoặc nhiều) vòi phun nước tự động bị nổ.

Khi điều này xảy ra, áp suất trong van rơle [9] giảm xuống, khiến van này mở ra và cho phép nước bắt đầu thoát ra khỏi buồng điều khiển của van xả lũ thông qua van điều khiển giảm áp suất [11]. Van deluge mở ngay lập tức, điều chỉnh theo áp suất hạ lưu ổn định, đặt trước, bất kể áp suất ngược dòng hoặc biến động tốc độ dòng chảy. Điều này cho phép nước chảy vào đường ống và thông qua các vòi phun nước mở trên khu vực được bảo vệ.

Khởi động khẩn cấp thủ công được kích hoạt bằng cách mở van kích hoạt thủ công khẩn cấp [6]. Khi được kết nối thông qua hoa tiêu giảm áp suất (theo yêu cầu), thao tác thủ công sẽ khiến van xả lũ điều chỉnh áp suất hạ lưu bất kể áp suất ngược dòng hoặc biến động tốc độ dòng chảy. Nếu không được chỉ định, van kích hoạt thủ công sẽ rút nước ra khí quyển, cho phép xả lũ van để mở hoàn toàn. Khi được kích hoạt, van xả lũ sẽ mở ra ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước đang mở trên khu vực được bảo vệ.

Van xả tràn GIẢM ÁP SUẤT DELUGE 68 DE EL PORV PR

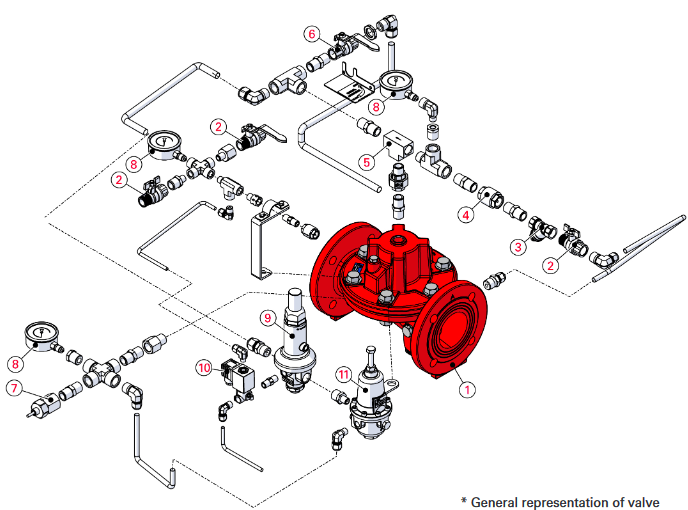

Cấu tạo Van xả tràn GIẢM ÁP SUẤT DELUGE 68 DE EL PORV PR

Van xả tràn GIẢM ÁP SUẤT DELUGE 68 DE EL PORV PR

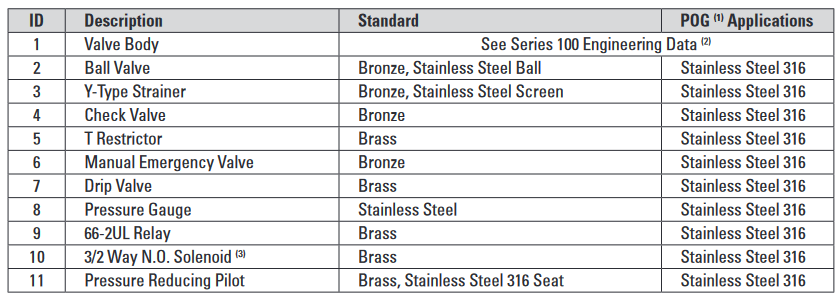

(1) Hóa dầu, Dầu khí

(2) Tham khảo hướng dẫn lựa chọn vật liệu, Dữ liệu kỹ thuật - Vật liệu: Gang dẻo A-536 65-45-12; Thép đúc A-216 WCB; Thép đúc A-352 LCB; austenit Inox A-351/CF8M; Siêu kép 2507; Niken-Nhôm-Đồng B-148 UNS C95800

(3) Tham khảo nhà máy

Van xả tràn GIẢM ÁP SUẤT DELUGE 68 DE EL PORV PR
