Van giảm xả tràn MODEL 68 DE HRV PR-MR
Được kích hoạt bằng thủy lực, chống cột, giảm áp suất, đặt lại thủ công van tràn Van xả/van trước tác động được điều khiển bằng thủy lực, được điều khiển bằng thủy lực, được kích hoạt bằng áp suất đường ống. Van được đóng ở vị trí bình thường, đã cài đặt và mở ra khi áp suất thủy lực giảm xuống trong đường dẫn điều áp, làm ngắt rơle thủy lực. Khi bị ngắt, van sẽ điều chỉnh theo áp suất hạ lưu ổn định, đặt trước, bất kể áp suất ngược dòng hay sự dao động của tốc độ dòng chảy. Van phải được đặt lại thủ công sau khi kích hoạt tự động. Van xả thủ công khẩn cấp được trang bị theo tiêu chuẩn.
CÁC TÍNH NĂNG VÀ LỢI ÍCH Van giảm xả tràn MODEL 68 DE HRV PR-MR
Hệ thống xả lũ áp suất cao (PN25/375psi), lưu lượng lớn
Hành động khẩn cấp tự động hoặc thủ công
Hệ thống chữa cháy khu vực được phân loại nguy hiểm, dễ cháy nổ
Thiết kế vượt trội với tổn thất áp suất đặc biệt thấp ở tốc độ dòng chảy cao
Chi phí bảo trì trọn đời thấp do thiết kế đơn giản
Áp dụng cho nước ngọt, nước biển & bọt
Các van đã được lắp ráp và kiểm tra hoàn chỉnh
Lựa chọn vật liệu van & trang trí mở rộng và lớp phủ bảo vệ chống ăn mòn
Cắt tại nhà máy để lắp đặt theo chiều dọc và chiều ngang mà không cần sửa đổi
Chứng nhận, chứng chỉ Van giảm xả tràn MODEL 68 DE HRV PR-MR
.png "Van giảm xả tràn MODEL 68 DE HRV PR-MR")
• Cấp độ rò rỉ ghế ANSI FCI 70-2 Class VI
• Đã thử lửa theo EN ISO 6182-5:2006 (chỉ 2”- 6”)
• UL được liệt kê trong danh mục VLFT
• Chứng nhận của Lloyd's & ABS
Các ứng dụng Van giảm xả tràn MODEL 68 DE HRV PR-MR
Hệ thống chữa cháy được kích hoạt tự động hoặc thủ công
Lắp đặt hóa dầu, dầu khí
Đường hầm
Nhà máy phát điện, biến thế & truyền tải điện
Lưu trữ dễ cháy
Nhà chứa máy bay & nhà ga sân bay
Nội địa Ngoại địa

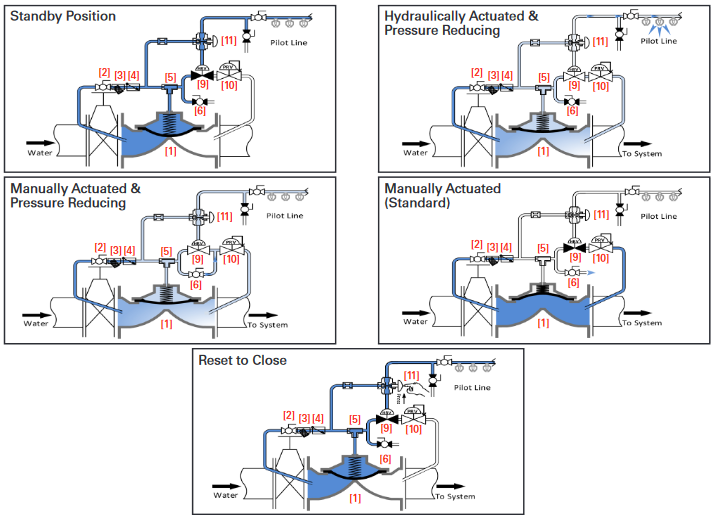

Hoạt động của Van giảm xả tràn MODEL 68 DE HRV PR-MR
Van điều khiển cơ bản [1] được sử dụng trong hệ thống xả lũ này là một màng ngăn đàn hồi làm kín trực tiếp, van điều khiển vận hành bằng thủy lực được thiết kế đặc biệt cho các hệ thống phòng cháy chữa cháy.
Ở vị trí chờ, van xả lũ được giữ đóng bởi áp lực nước ngược dòng, bị mắc kẹt trong buồng điều khiển của van. Áp lực nước đi vào buồng điều khiển thông qua van bi đường mồi [2], bộ lọc Loại Y [3], van một chiều [4] và bộ hạn chế chữ T [5].
Trong điều kiện hỏa hoạn, một (hoặc nhiều) vòi phun nước tự động trên đường ống dẫn ướt (áp suất thủy lực) bị nổ. Áp suất trong van rơle [9] giảm xuống, khiến nó mở ra và cho phép nước bắt đầu thoát ra khỏi buồng điều khiển của van xả lũ thông qua van điều khiển giảm áp [10].
Van deluge mở ngay lập tức, điều chỉnh theo áp suất hạ lưu ổn định, đặt trước, bất kể áp suất ngược dòng hoặc biến động tốc độ dòng chảy. Điều này cho phép nước chảy vào đường ống và thông qua các vòi phun nước mở trên khu vực được bảo vệ.
Khởi động khẩn cấp thủ công được kích hoạt bằng cách mở van kích hoạt thủ công khẩn cấp [6]. Khi được kết nối thông qua hoa tiêu giảm áp suất (theo yêu cầu), thao tác thủ công sẽ khiến van xả lũ điều chỉnh áp suất hạ lưu bất kể áp suất ngược dòng hoặc biến động tốc độ dòng chảy. Nếu không được chỉ định, van kích hoạt thủ công sẽ rút nước ra ngoài khí quyển, cho phép mở hoàn toàn van xả lũ. Khi được kích hoạt, van xả lũ sẽ mở ra ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước đang mở trên khu vực được bảo vệ.
Khi van ngắt mở, DMR (thiết bị đặt lại thủ công chốt) [11] sẽ cách ly van rơle khỏi nguồn áp suất ngược dòng. Chỉ có thể kết nối lại áp suất ngược dòng để cho phép đóng van xả lũ bằng cách nhấn vào núm của DMR.
.png "Van giảm xả tràn MODEL 68 DE HRV PR-MR")

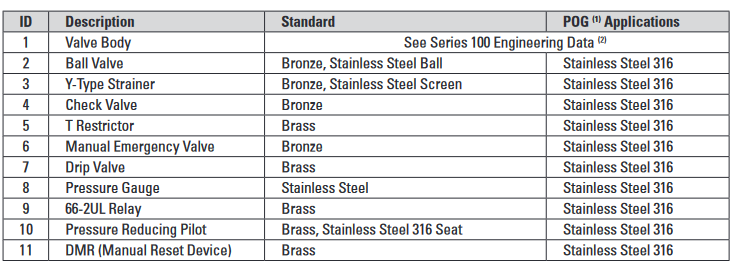

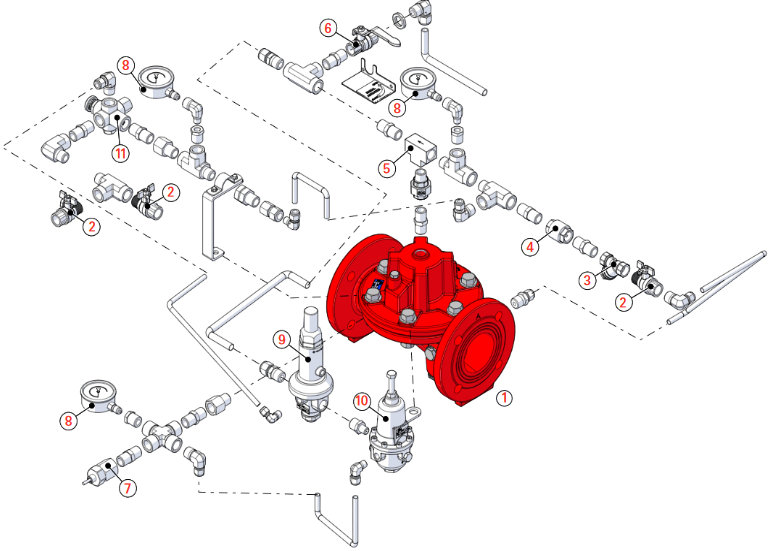

Cấu tạo Van giảm xả tràn MODEL 68 DE HRV PR-MR
.png "Van giảm xả tràn MODEL 68 DE HRV PR-MR")
1) Hóa dầu, Dầu khí
(2) Tham khảo hướng dẫn lựa chọn vật liệu, Dữ liệu kỹ thuật - Vật liệu: Gang dẻo A-536 65-45-12; Thép đúc A-216 WCB; Thép đúc A-352 LCB; austenit Inox A-351/CF8M; Siêu kép 2507; Niken-Nhôm-Đồng B-148 UNS C95800
.png "Van giảm xả tràn MODEL 68 DE HRV PR-MR")
