Van GIẢM ÁP SUẤT DELUGE 68 DE RCL PR
Kích hoạt bằng điện, Giảm áp suất, Đặt lại bằng tay Van Deluge 3/2 Solenoid Van xả/van tác động trước được điều khiển bằng điện, được kích hoạt bởi áp suất đường ống. Van được đóng ở vị trí cài đặt bình thường và mở ra khi van điện từ 3w được cấp điện. Khi bị ngắt, van sẽ điều chỉnh theo áp suất hạ lưu ổn định, đặt trước, bất kể áp suất ngược dòng hay sự dao động của tốc độ dòng chảy. Van phải được đặt lại thủ công sau khi kích hoạt tự động bằng núm của rơle RCL. Van xả thủ công khẩn cấp được trang bị theo tiêu chuẩn.
CÁC TÍNH NĂNG VÀ LỢI ÍCH Van GIẢM ÁP SUẤT DELUGE 68 DE RCL PR
Hệ thống xả lũ áp suất cao (PN25/375psi), lưu lượng lớn
Hành động khẩn cấp tự động hoặc thủ công
Hệ thống chữa cháy khu vực được phân loại nguy hiểm, dễ cháy nổ
Thiết kế vượt trội với tổn thất áp suất đặc biệt thấp ở tốc độ dòng chảy cao
Chi phí bảo trì trọn đời thấp do thiết kế đơn giản
Áp dụng cho nước ngọt hoặc nước lợ, nước biển & bọt
Các van đã được lắp ráp và kiểm tra hoàn chỉnh
Nhà máy cắt tỉa để cài đặt dọc hoặc ngang mà không cần sửa đổi
Lựa chọn vật liệu van & trang trí mở rộng và lớp phủ bảo vệ chống ăn mòn
CHỨNG NHẬN & TUÂN THỦ Van GIẢM ÁP SUẤT DELUGE 68 DE RCL PR
• Cấp độ rò rỉ ghế ANSI FCI 70-2 Class VI
• Đã thử lửa theo EN ISO 6182-5:2006 (chỉ 2”- 6”)
• UL được liệt kê trong danh mục VLFT
• Chứng nhận của Lloyd's & ABS
Ứng dụng Van GIẢM ÁP SUẤT DELUGE 68 DE RCL PR
Hệ thống chữa cháy được kích hoạt tự động hoặc thủ công
Lắp đặt hóa dầu, dầu khí
Đường hầm
Nhà máy phát điện, biến thế & truyền tải điện
Lưu trữ dễ cháy
Nhà chứa máy bay & nhà ga sân bay
Nội địa Ngoại địa
Khai thác mỏ

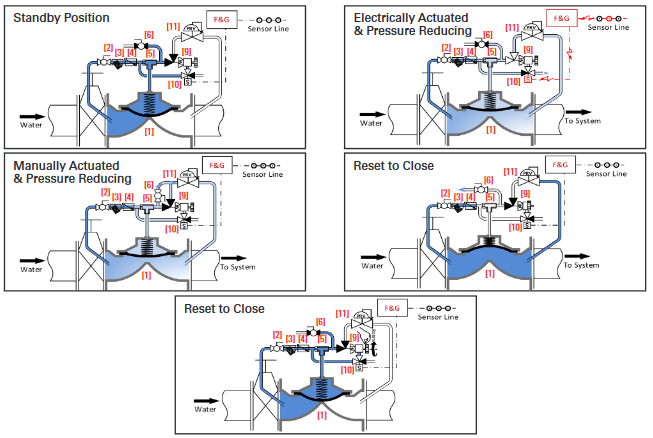

Hoạt động Van GIẢM ÁP SUẤT DELUGE 68 DE RCL PR
Van điều khiển cơ bản [1] được sử dụng trong hệ thống xả lũ này là một màng ngăn đàn hồi làm kín trực tiếp, van điều khiển vận hành bằng thủy lực được thiết kế đặc biệt cho các hệ thống phòng cháy chữa cháy. Hệ thống bao gồm N.O. solenoid [10] làm giao diện giữa bảng điều khiển báo cháy - giám sát nhiệt, khói hoặc ngọn lửa - và van xả.
Ở vị trí chờ, van xả lũ được giữ đóng bởi áp lực nước ngược dòng, bị mắc kẹt trong buồng điều khiển của van. Áp lực nước đi vào buồng điều khiển thông qua van bi đường mồi [2], bộ lọc chữ Y [3], van một chiều [4] và bộ hạn chế chữ T [5].
Trong điều kiện hỏa hoạn, bảng điều khiển báo cháy (bảng F&G) cung cấp năng lượng cho N.O. điện từ (hoặc ngắt điện cuộn dây của điện từ ED 100% thường đóng được cấp điện liên tục cho các hệ thống được xếp hạng SIL 3-4). Áp suất trong van rơle RCL 28-2UL (rơle chốt cài đặt lại thủ công) [9] giảm xuống, chốt mở ra và cho phép nước bắt đầu thoát ra khỏi buồng điều khiển của van xả lũ thông qua van điều khiển giảm áp [11]. Van deluge mở ngay lập tức, điều chỉnh theo áp suất hạ lưu ổn định, đặt trước, bất kể áp suất ngược dòng hoặc biến động tốc độ dòng chảy. Điều này cho phép nước chảy vào đường ống và thông qua các vòi phun nước mở trên khu vực được bảo vệ.
Khởi động khẩn cấp thủ công được kích hoạt bằng cách mở van kích hoạt thủ công khẩn cấp [6]. Khi được kết nối thông qua hoa tiêu giảm áp suất (theo yêu cầu), thao tác thủ công sẽ khiến van xả lũ điều chỉnh áp suất hạ lưu bất kể áp suất ngược dòng hoặc biến động tốc độ dòng chảy. Nếu không được chỉ định, van kích hoạt thủ công sẽ rút nước ra ngoài khí quyển, cho phép mở hoàn toàn van xả lũ. Khi được kích hoạt, van xả lũ sẽ mở ra ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước đang mở trên khu vực được bảo vệ.
Để đặt lại và đóng van xả lũ, phải xoay núm của rơle RCL 28-2UL để mở chốt, do đó nước sẽ được đưa trở lại vào khoang điều khiển của van.

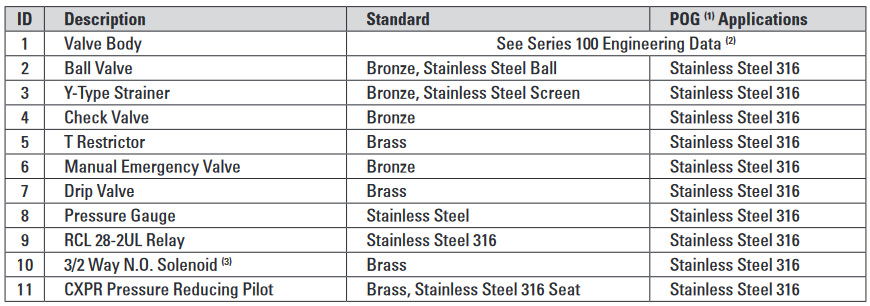

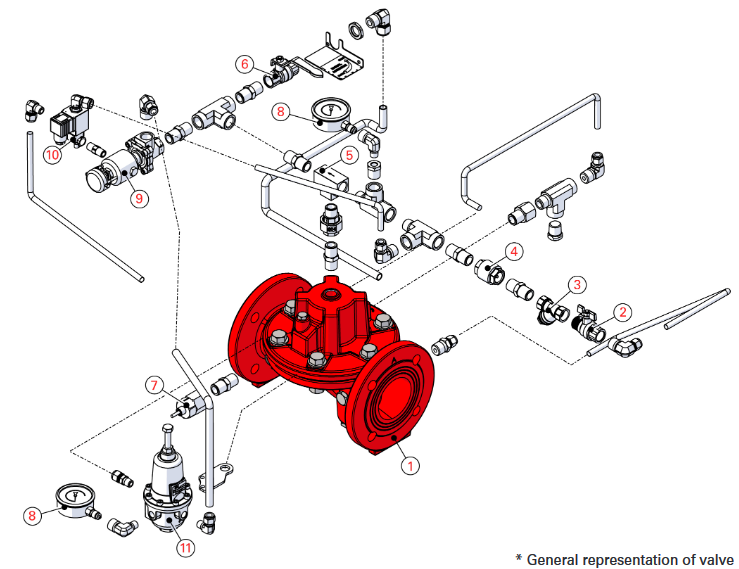

Cấu tạo Van GIẢM ÁP SUẤT DELUGE 68 DE RCL PR
(1) Hóa dầu, Dầu khí
(2) Tham khảo hướng dẫn lựa chọn vật liệu, Dữ liệu kỹ thuật - Vật liệu: Gang dẻo A-536 65-45-12; Thép đúc A-216 WCB; Thép đúc A-352 LCB; austenit Inox A-351/CF8M; Siêu kép 2507; Niken-Nhôm-Đồng B-148 UNS C95800
(3) Tham khảo nhà máy
