Van giảm áp DELUGE 68 DE EL PORV PR-MR
Kích hoạt bằng điện hoặc khí nén, giảm áp, đặt lại bằng tay Bằng điện hoặc bằng khí nén, van xả lũ/van tác động trước được điều khiển bằng thí điểm, được kích hoạt bởi áp suất đường ống. Van được đóng ở vị trí bình thường, đã đặt và mở ra khi áp suất khí nén giảm xuống trong đường dẫn thí điểm điều áp khí, giải phóng rơle thủy lực hoặc bằng lệnh điện. Khi bị ngắt, van sẽ điều chỉnh theo áp suất hạ lưu ổn định, đặt trước, bất kể áp suất ngược dòng hay sự dao động của tốc độ dòng chảy. Van phải được đặt lại thủ công sau khi kích hoạt tự động. Van xả thủ công khẩn cấp được trang bị theo tiêu chuẩn.
CÁC TÍNH NĂNG VÀ LỢI ÍCH Van giảm áp DELUGE 68 DE EL PORV PR-MR
Hệ thống xả lũ áp suất cao (PN25/375psi), lưu lượng lớn
Hành động khẩn cấp tự động hoặc thủ công
Hệ thống chữa cháy khu vực được phân loại nguy hiểm, dễ cháy nổ
Thiết kế vượt trội với tổn thất áp suất đặc biệt thấp ở tốc độ dòng chảy cao
Chi phí bảo trì trọn đời thấp do thiết kế đơn giản
Áp dụng cho nước, nước biển & bọt
Các van đã được lắp ráp và kiểm tra hoàn chỉnh
Cắt tại nhà máy để lắp đặt theo chiều dọc và chiều ngang mà không cần sửa đổi
Lựa chọn vật liệu van & trang trí mở rộng và lớp phủ bảo vệ chống ăn mòn
Chứng cỉ cứng nhận Van giảm áp DELUGE 68 DE EL PORV PR-MR
.png "Van giảm áp DELUGE 68 DE EL PORV PR-MR")
• Cấp độ rò rỉ ghế ANSI FCI 70-2 Class VI
• Đã thử lửa theo EN ISO 6182-5:2006 (chỉ 2”-6”)
• UL được liệt kê trong danh mục VLFT
• Đăng kiểm của Lloyd & phê duyệt ABS
Ứng dụng của Van giảm áp DELUGE 68 DE EL PORV PR-MR
Hệ thống chữa cháy được kích hoạt tự động hoặc thủ công
Lắp đặt hóa dầu, dầu khí
Đường hầm
Nhà máy phát điện, biến thế & truyền tải điện
Lưu trữ dễ cháy
Nhà chứa máy bay & nhà ga sân bay
Nội địa Ngoại địa
Khai thác mỏ Van giảm áp DELUGE 68 DE EL PORV PR-MR

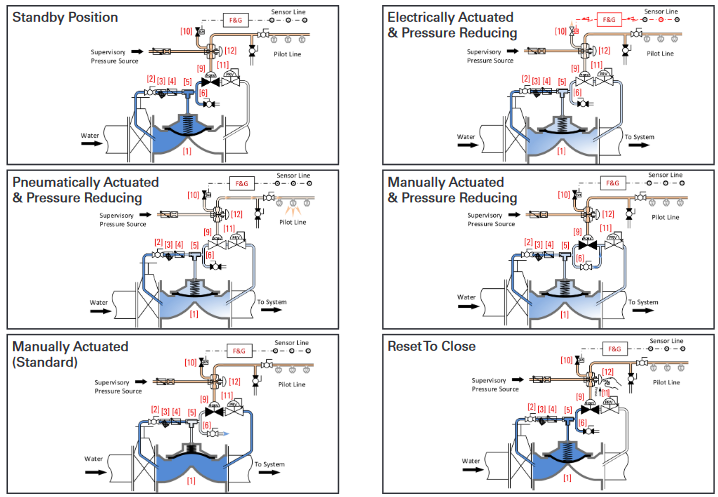

Hoạt động của
Van điều khiển cơ bản [1] được sử dụng trong hệ thống tràn này là một màng ngăn đàn hồi làm kín trực tiếp, van điều khiển vận hành bằng thủy lực được thiết kế đặc biệt cho các hệ thống phòng cháy chữa cháy.
Ở vị trí chờ, van xả lũ được giữ đóng bởi áp lực nước ngược dòng, bị mắc kẹt trong buồng điều khiển của van. Áp lực nước đi vào buồng điều khiển thông qua van bi đường mồi [2], bộ lọc chữ Y [3], van một chiều [4] và bộ hạn chế chữ T [5].
Trong điều kiện hỏa hoạn, van xả tràn tự động mở trong bất kỳ trường hợp nào sau đây: 1. Bảng điều khiển báo cháy (bảng F&G) cấp điện cho nam châm điện N.C 2/2 chiều [10] (hoặc ngắt điện cuộn dây của nam châm điện ED 100% thường mở được cấp điện liên tục cho các hệ thống được xếp hạng SIL 3-4). 2. Áp suất trong đường ống thí điểm khô (áp suất khí nén) giảm xuống sau khi một (hoặc nhiều) vòi phun nước tự động bị nổ.
Khi điều này xảy ra, áp suất trong van rơle [9] giảm xuống, khiến van này mở ra và cho phép nước bắt đầu thoát ra khỏi khoang điều khiển của van xả lũ thông qua van điều khiển giảm áp suất [11]. Van deluge mở ngay lập tức, điều chỉnh theo áp suất hạ lưu ổn định, đặt trước, bất kể áp suất ngược dòng hoặc biến động tốc độ dòng chảy. Điều này cho phép nước chảy vào đường ống và thông qua các vòi phun nước mở trên khu vực được bảo vệ.
Khởi động khẩn cấp thủ công được kích hoạt bằng cách mở van kích hoạt thủ công khẩn cấp [6]. Khi kết nối thông qua hệ thống thí điểm giảm áp suất (theo yêu cầu), thao tác thủ công sẽ khiến van xả lũ điều chỉnh áp suất hạ lưu bất kể áp suất ngược dòng hay biến động tốc độ dòng chảy. Nếu không được chỉ định, van kích hoạt thủ công sẽ rút nước ra ngoài khí quyển, cho phép mở hoàn toàn van xả lũ. Khi được kích hoạt, van xả lũ sẽ mở ra ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước đang mở trên khu vực được bảo vệ.
Khi van ngắt mở, DMR (thiết bị chốt đặt lại thủ công) [12] sẽ cách ly van rơle khỏi nguồn áp suất giám sát. Chỉ có thể kết nối lại áp suất giám sát để cho phép đóng van tràn bằng cách nhấn vào núm của DMR
.png "Van giảm áp DELUGE 68 DE EL PORV PR-MR")

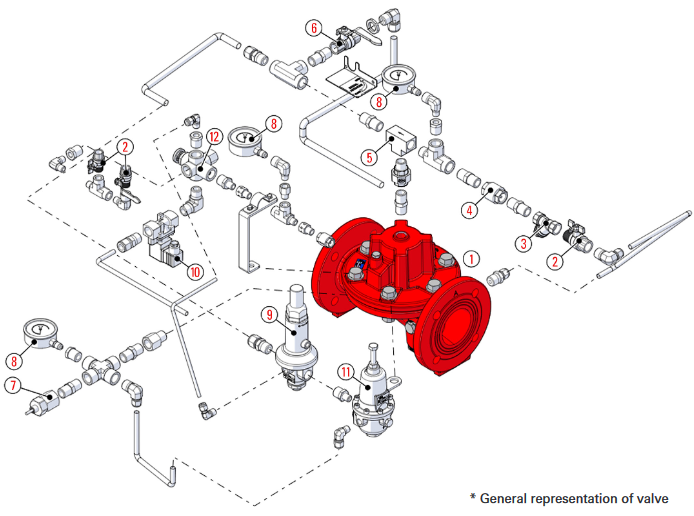

Cấu tạo Van giảm áp DELUGE 68 DE EL PORV PR-MR
.png "Van giảm áp DELUGE 68 DE EL PORV PR-MR")

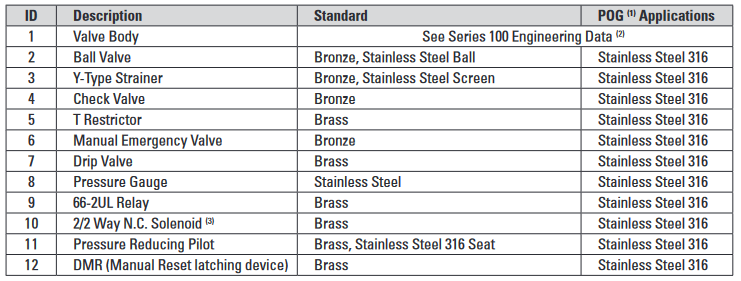

1) Hóa dầu, Dầu khí
(2) Tham khảo hướng dẫn lựa chọn vật liệu, Dữ liệu kỹ thuật - Vật liệu: Gang dẻo A-536 65-45-12; Thép đúc A-216 WCB; Thép đúc A-352 LCB; austenit Inox A-351/CF8M; Siêu kép 2507; Niken-Nhôm-Đồng B-148 UNS C95800
(3) Tham khảo nhà máy
.png "Van giảm áp DELUGE 68 DE EL PORV PR-MR")
