Van giảm áp chữa cháy 108-2SLF
Van giảm áp suất bọt chữa cháy, Van này tự động giảm áp suất xả của bơm bọt để ngăn áp suất vượt quá định mức của các thành phần hệ thống chữa cháy. Tính năng SLF (xả dòng cảm biến) được thiết kế đảm bảo kiểm soát áp suất chính xác bằng cách xả liên tục buồng cảm biến thí điểm (thiết kế theo dòng chảy).
CÁC TÍNH NĂNG VÀ LỢI ÍCH Van giảm áp chữa cháy 108-2SLF
Giới hạn áp suất hệ thống bọt tối đa
Mở ra nhanh chóng; chính xác duy trì áp suất
Có thể điều chỉnh: 20-80, 65-180 hoặc 100-300 psi
Van chính vận hành thí điểm
Cài đặt áp suất được điều chỉnh bằng vít đơn
Dòng cảm giácflush có thể được chọn thủ công
Nhà máy đã thử nghiệm và đặt trước theo yêu cầu
Quả cầu hoặc mô hình góc
Nhiều loại vật liệu có sẵn
Chứng nhận, chứng chỉ
.png "Van giảm áp chữa cháy 108-2SLF"){kind=small}
• Cấp độ rò rỉ ghế ANSI FCI 70-2 Class VI
• Phê duyệt loại ABS
Ứng dụng Van giảm áp chữa cháy 108-2SLF
Máy bơm & Bồn chứa nước
Hệ Thống Chữa Cháy
Lắp đặt hóa dầu, dầu khí
Đường hầm
Nhà máy phát điện, biến thế & truyền tải điện
Nội địa Ngoại địa
Khai thác mỏ
Hoạt động của
Cơ cấu dẫn hướng tải lò xo, thường đóng, cảm biến áp suất hạ lưu của bơm, mở ra khi áp suất vượt quá cài đặt lò xo, cho phép van chính mở. Khi áp suất bơm tăng lên, van điều khiển sẽ mở ra nhiều hơn, khiến van chính cũng hoạt động như vậy. Áp suất được duy trì tại điểm đặt được kiểm soát trên một loạt các dòng chảy bất kể áp suất ngược trong đường ống xuôi dòng. Van đóng dần dần khi áp suất giảm xuống dưới điểm đặt.

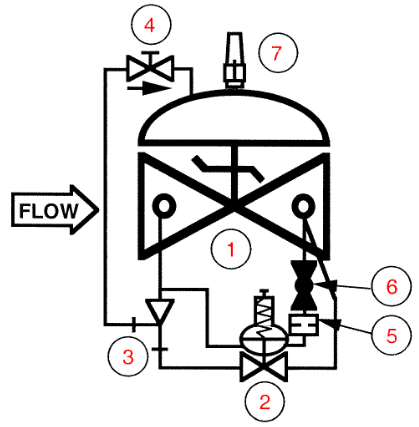

Model 108-2SLF bao gồm các thành phần sau, được sắp xếp như thể hiện trên sơ đồ:
[1] Van điều khiển cơ bản Model 65, van vận hành bằng thủy lực, được kích hoạt bằng màng ngăn, van cầu hoặc van góc đóng bằng phớt đàn hồi trên kim loại.
[2] Van thí điểm giảm áp suất Model 1330SLF, van thí điểm 2 chiều, thường đóng, cảm nhận áp suất ngược dòng dưới màng ngăn của nó và cân bằng nó với tải trọng lò xo có thể điều chỉnh. Sự gia tăng áp suất có xu hướng làm cho phi công mở ra.
[3] Đầu phun kiểu 126, khớp nối hình chữ T có lỗ cố định ở cổng đầu vào của nó. Nó cung cấp áp suất thích hợp cho buồng màng của van chính tùy thuộc vào vị trí của bộ điều khiển giảm áp.
[4] Van điều khiển lưu lượng Model 141-3, van dạng kim cung cấp dòng chảy hạn chế có thể điều chỉnh theo một hướng và dòng chảy tự do theo hướng ngược lại. Trên 108-2SLF, nó hoạt động như một bộ điều khiển tốc độ đóng.
[5] Đầu nối lỗ Model 300777, một thành phần quan trọng của thiết kế đường cảm biến tuôn ra.
[6] Van bi Model 141-4, cung cấp tính năng xả dòng theo cách thủ công. Nó thường được đóng lại và được mở ra để tuôn ra đường cảm biến và buồng màng dẫn hướng.
[7] Chỉ báo trực quan Model 155, (tùy chọn) cung cấp chỉ báo về vị trí của van trong nháy mắt
.png "Van giảm áp chữa cháy 108-2SLF")

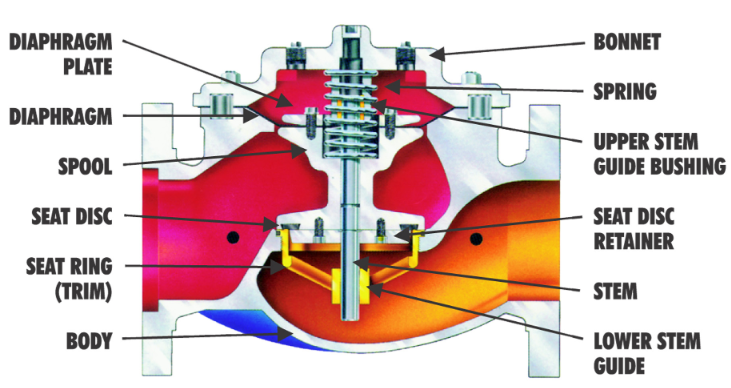

Cấu tạo Van giảm áp chữa cháy 108-2SLF
.png "Van giảm áp chữa cháy 108-2SLF")
.png "Van giảm áp chữa cháy 108-2SLF")
