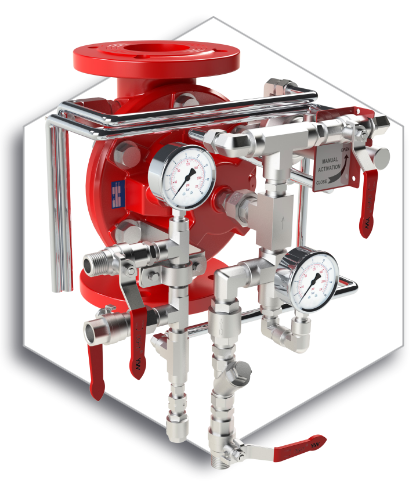

Van deluge xả tràn kích hoạt khí nén MODEL 68 DE PORV
Van xả/van tác động trước được điều khiển bằng khí nén, được điều khiển bằng khí nén, được kích hoạt bằng áp suất đường ống. Van được đóng ở vị trí bình thường, đã cài đặt và mở ra khi áp suất khí nén giảm xuống trong đường dẫn thí điểm điều áp khí, tác động lên rơle thủy lực. Van xả thủ công khẩn cấp được trang bị theo tiêu chuẩn.
.png "Van deluge xả tràn kích hoạt khí nén MODEL 68 DE PORV")
CÁC TÍNH NĂNG VÀ LỢI ÍCH Van deluge xả tràn kích hoạt khí nén MODEL 68 DE PORV
Hệ thống xả lũ áp suất cao (PN25/375psi), lưu lượng lớn
Hành động khẩn cấp tự động hoặc thủ công
Hệ thống chữa cháy khu vực được phân loại nguy hiểm, dễ cháy nổ
Thiết kế vượt trội với tổn thất áp suất đặc biệt thấp ở tốc độ dòng chảy cao
Chi phí bảo trì trọn đời thấp do thiết kế đơn giản
Áp dụng cho nước ngọt hoặc nước lợ, nước biển & bọt
Các van đã được lắp ráp và kiểm tra hoàn chỉnh
Nhà máy cắt tỉa để cài đặt dọc hoặc ngang mà không cần sửa đổi
Lựa chọn vật liệu van & trang trí mở rộng và lớp phủ bảo vệ chống ăn mòn
Chứng chỉ, chứng nhận Van deluge xả tràn kích hoạt khí nén MODEL 68 DE PORV
.png "Van deluge xả tràn kích hoạt khí nén MODEL 68 DE PORV")
• Cấp độ rò rỉ ghế ANSI FCI 70-2 Class VI
• UL được liệt kê trong danh mục VLFT
• Đã thử lửa theo EN ISO 6182-5:2006 (chỉ 2”- 6”)
• Chứng nhận của Lloyd's & ABS

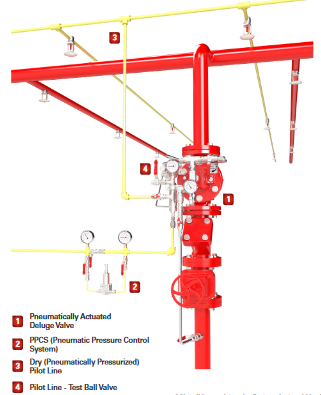

CÁC ỨNG DỤNG TIÊU BIỂU Van deluge xả tràn kích hoạt khí nén MODEL 68 DE PORV
Hệ thống chữa cháy được kích hoạt tự động hoặc thủ công
Lắp đặt hóa dầu, dầu khí
Đường hầm
Nhà máy phát điện, biến thế & truyền tải điện
Lưu trữ dễ cháy
Nhà chứa máy bay & nhà ga sân bay
Nội địa Ngoại địa
Khai thác mỏ

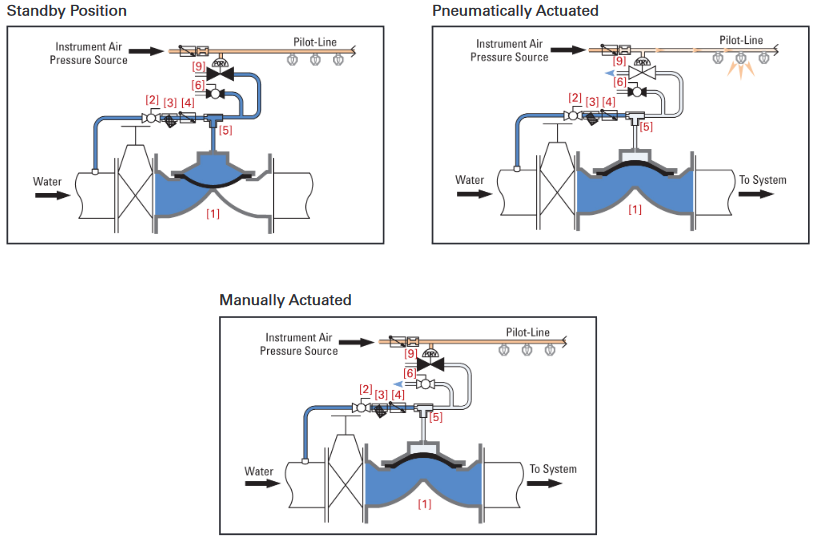

HOẠT ĐỘNG Van deluge xả tràn kích hoạt khí nén MODEL 68 DE PORV
Van điều khiển cơ bản [1] được sử dụng trong hệ thống xả lũ này là một màng ngăn đàn hồi làm kín trực tiếp, van điều khiển vận hành bằng thủy lực được thiết kế đặc biệt cho các hệ thống phòng cháy chữa cháy.
Ở vị trí chờ, van xả lũ được giữ đóng bởi áp lực nước ngược dòng, bị mắc kẹt trong buồng điều khiển của van. Áp lực nước đi vào buồng điều khiển thông qua van bi đường mồi [2], bộ lọc chữ Y [3], van một chiều [4] và bộ hạn chế chữ T [5].
Trong điều kiện hỏa hoạn, một (hoặc nhiều) vòi phun nước tự động trên đường ống thí điểm khô (áp suất khí nén) bị nổ. Áp suất trong van rơle [9] giảm xuống, khiến nó mở ra và cho phép nước thoát ra khỏi buồng điều khiển của van xả tràn. Van deluge mở ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước mở trên khu vực được bảo vệ.
Khởi động khẩn cấp thủ công được kích hoạt bằng cách mở van kích hoạt thủ công khẩn cấp [6]. Van deluge mở ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước mở trên khu vực được bảo vệ.
.png "Van deluge xả tràn kích hoạt khí nén MODEL 68 DE PORV")

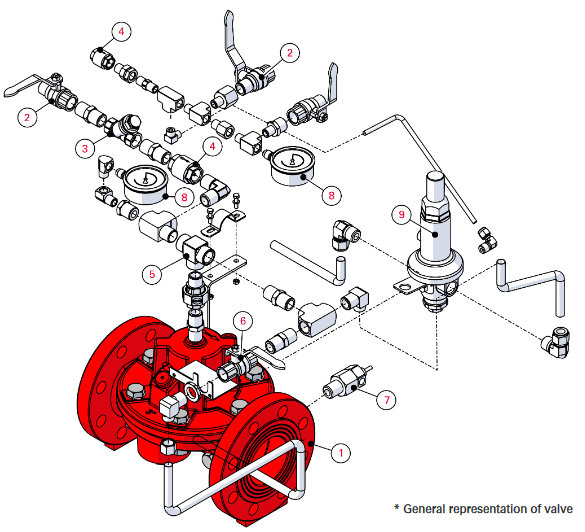

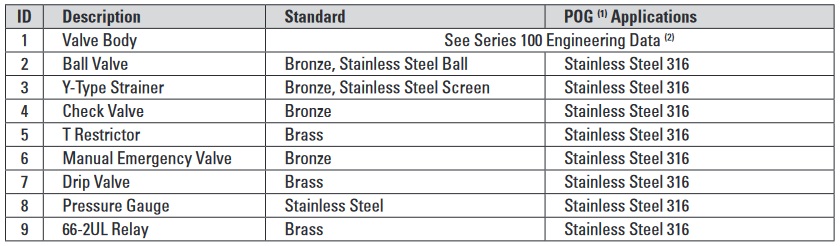

Cấu tạo Van deluge xả tràn kích hoạt khí nén MODEL 68 DE PORV
.png "Van deluge xả tràn kích hoạt khí nén MODEL 68 DE PORV")
(1) Petrochemical, Oil & Gas
(2) Refer to materials selection guidelines, Engineering Data - Materials: Ductile Iron A-536 65-45-12; Cast Steel A-216 WCB; Cast Steel A-352 LCB; Austenitic
Stainless Steel A-351/CF8M; Super Duplex 2507; Nickel-Aluminum-Bronze B-148 UNS C95800
.png "Van deluge xả tràn kích hoạt khí nén MODEL 68 DE PORV")
.png "Van deluge xả tràn kích hoạt khí nén MODEL 68 DE PORV")
.png "Van deluge xả tràn kích hoạt khí nén MODEL 68 DE PORV")

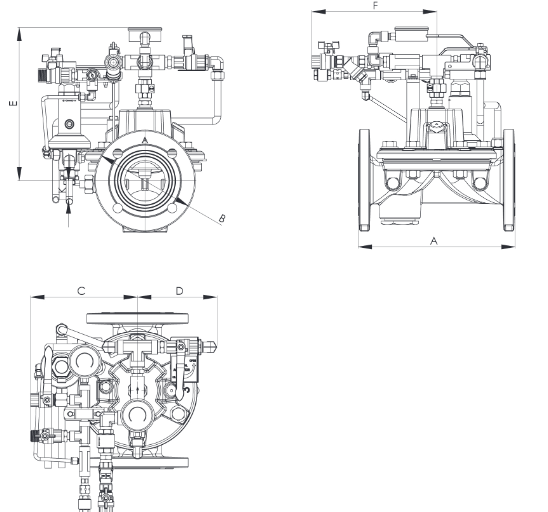

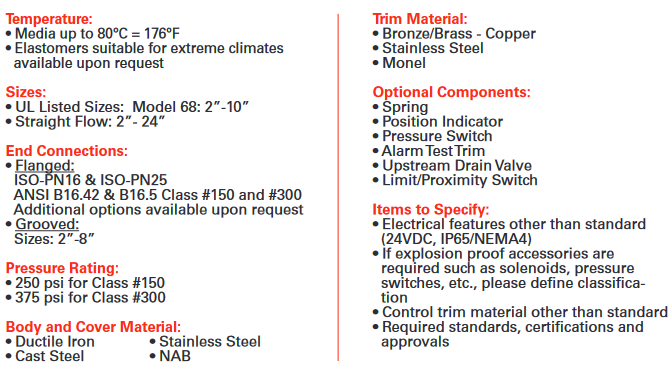

Thông số kỹ thuật Van deluge xả tràn kích hoạt khí nén MODEL 68 DE PORV
.png "Van deluge xả tràn kích hoạt khí nén MODEL 68 DE PORV")
ENGINEERING SPECIFICATIONS
Van xả tràn phải được vận hành bằng thủy lực, màng chắn đàn hồi trực tiếp, loại đập một buồng. Van phải bao gồm ba thành phần chính: thân, nắp và cụm màng. Cụm màng ngăn phải là bộ phận chuyển động duy nhất. Màng ngăn tạo thành một buồng điều khiển kín ở phần trên của van, tách áp suất vận hành khỏi áp suất dòng. Không được phép sử dụng các đệm lót, hộp nhồi và vòng đệm chữ O động và không được có trục, đĩa, ổ trục hoặc pít-tông vận hành van. Không được phép sử dụng bộ giữ đĩa hình đồng hồ cát và không được sử dụng thanh dẫn đĩa kiểu chữ V, chữ U hoặc các thanh dẫn đĩa có rãnh khác. Van phải có màng ngăn bằng cao su được gia cố bằng nylon, có tính đàn hồi & đàn hồi trên toàn bộ bề mặt của nó mà không có các vòng đệm và/hoặc vật liệu gia cố xuyên tâm được lưu hóa. Cụm màng không được dẫn hướng bởi bất kỳ trục hoặc ổ trục nào và không được tiếp xúc gần với các bộ phận van khác ngoại trừ bề mặt bịt kín của nó. Van xả tràn phải được cắt hoàn toàn, kiểm tra thủy tĩnh và vận hành tại nhà máy. Việc bảo trì, tháo rời và lắp ráp lại tất cả các bộ phận của van phải được thực hiện ngay tại chỗ và trên dây chuyền mà không cần phải tháo van ra khỏi dây chuyền. Vật liệu tiêu chuẩn của thân van chính và nắp ca-pô phải là Gang dẻo hoặc Thép đúc. Thân van chính và các bề mặt nắp ca-pô phải bao gồm một lớp phủ epoxy chống cháy. Các vật liệu và lớp phủ khác có sẵn theo yêu cầu. Van xả tràn phải là Model 68 DEPORV, UL được liệt kê trong danh mục VLFT, được sản xuất bởi OCV Fluid Solutions, Tulsa, OK, USA.
Quý khách sẽ nhận được báo giá sớm nhất từ chúng tôi..
