Van Deluge kích hoạt bằng khí nén 116FC
Van xả tràn được điều khiển bằng khí nén, được điều khiển bằng khí nén, được kích hoạt bằng áp suất đường ống. Van được đóng ở vị trí bình thường, được cài đặt và mở ra khi loại bỏ áp suất cung cấp khí nén. Van xả thủ công khẩn cấp được trang bị theo tiêu chuẩn.
CÁC TÍNH NĂNG VÀ LỢI ÍCH Van Deluge kích hoạt bằng khí nén 116FC
Mở nhanh khi loại bỏ áp suất cung cấp khí nén
Ghi đè thủ công để mở van bất kể vị trí điều khiển khí nén
Chỉ báo trực quan cho biết vị trí van
Cổng xả cung cấp lớn để xả đường ống phía đầu vào
Van chính vận hành thí điểm
Không cần điều chỉnh
Nhà máy thử nghiệm
UL được liệt kê cho dịch vụ xả lũ có kích thước từ 3” đến 10”
Có thể được cài đặt theo chiều dọc hoặc chiều ngang
Mặt bích ANSI Class #150 hoặc Class #300
Nhiều loại vật liệu có sẵn
Các tùy chọn khả dụng bao gồm điều khiển tốc độ mở và/hoặc đóng, cụm công tắc giới hạn và (các) đồng hồ đo áp suất
CHỨNG NHẬN & TUÂN THỦ Van Deluge kích hoạt bằng khí nén 116FC
.png "Van Deluge kích hoạt bằng khí nén 116FC")
• Cấp độ rò rỉ ghế ANSI FCI 70-2 Class VI
• Đã thử lửa theo EN ISO 19921
• UL được liệt kê trong danh mục VLFT
• Phê duyệt loại ABS
Ứng dụng Van Deluge kích hoạt bằng khí nén 116FC
Hệ thống chữa cháy được kích hoạt tự động hoặc thủ công
Lắp đặt hóa dầu, dầu khí
Đường hầm
Nhà máy phát điện, biến thế & truyền tải điện
Kho Lưu trữ dễ cháy
Nhà chứa máy bay & nhà ga sân bay
Nội địa Ngoại địa
Khai thác mỏ
Phương thức hoạt động Van Deluge kích hoạt bằng khí nén 116FC

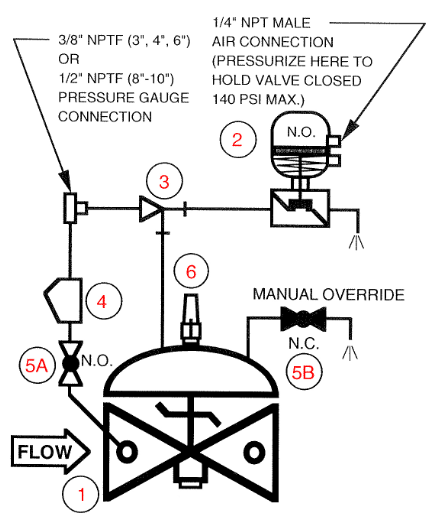

Van điều khiển cơ bản [1] được sử dụng trong hệ thống xả tràn này là van cầu được kích hoạt bằng màng ngăn đóng bằng phớt đàn hồi trên kim loại, van điều khiển vận hành bằng thủy lực được thiết kế dành riêng cho hệ thống phòng cháy chữa cháy.
Ở vị trí chờ, van xả lũ được giữ đóng bởi áp lực nước ngược dòng, bị mắc kẹt trong buồng điều khiển của van. Áp lực nước đi vào buồng điều khiển thông qua van bi đường mồi [5A], bộ lọc chữ Y [4] và vòi phun [3].
Trong điều kiện cháy, áp suất khí nén được loại bỏ. Áp suất trong bộ điều khiển khí nén [2] giảm xuống, khiến nó mở ra và cho phép nước thoát ra khỏi buồng điều khiển của van xả lũ. Van deluge mở ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước mở trên khu vực được bảo vệ.
Khởi động khẩn cấp thủ công được kích hoạt bằng cách mở van kích hoạt thủ công khẩn cấp [5B]. Van deluge mở ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước mở trên khu vực được bảo vệ.
Chỉ báo trực quan [6] cung cấp thông tin nhanh về vị trí của van.
.png "Van Deluge kích hoạt bằng khí nén 116FC")

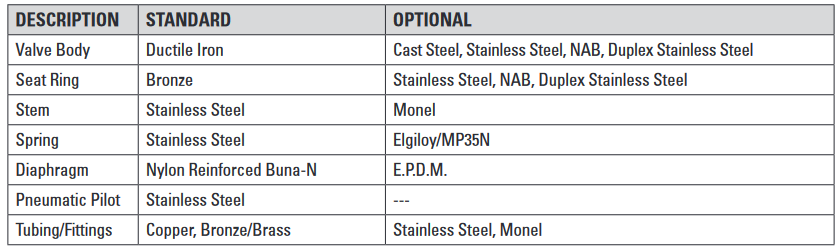

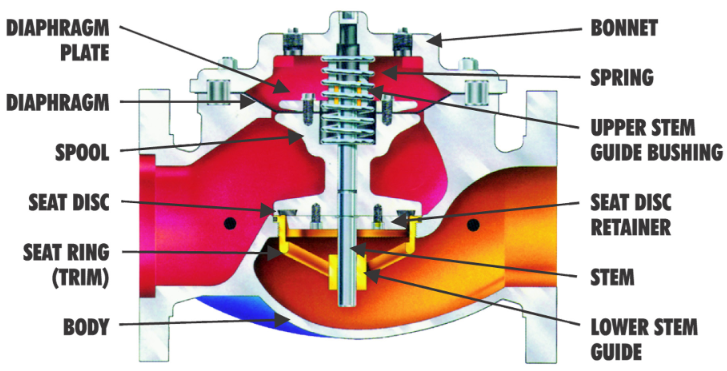

Cấu tạo Van Deluge kích hoạt bằng khí nén 116FC
.png "Van Deluge kích hoạt bằng khí nén 116FC")
.png "Van Deluge kích hoạt bằng khí nén 116FC")
