Van Deluge kích hoạt bằng điện hoặc khí nén 116-3FC

Nhà sản xuất: INGESCO
Mã sản phẩm: 116-3FC

Van xả tràn được điều khiển bằng điện hoặc khí nén, được điều khiển bằng áp suất đường ống. Van được đóng ở vị trí bình thường, được cài đặt và mở ra khi loại bỏ áp suất cung cấp khí nén hoặc bằng lệnh điện. Van xả thủ công khẩn cấp được trang bị theo tiêu chuẩn.

Zalo

Hotline tư vấn: 0944934114
Thông tin sản phẩm

CÁC TÍNH NĂNG VÀ LỢI ÍCH Van Deluge kích hoạt bằng điện hoặc khí nén 116-3FC

Mở nhanh khi áp suất cung cấp khí nén bị loại bỏ hoặc khi van điện từ được cấp điện (chỉ định cấp điện để mở hoặc cấp điện để đóng)

Ghi đè thủ công để mở van bất kể vị trí van điều khiển khí nén hay van điện từ

Chỉ báo trực quan cho biết vị trí van

Cổng xả cung cấp lớn để xả đường ống phía đầu vào

Van chính hoạt động bằng điện từ

Không cần điều chỉnh

Nhà máy thử nghiệm

UL được liệt kê cho dịch vụ xả lũ có kích thước từ 3” đến 10”

Có thể được cài đặt theo chiều dọc hoặc chiều ngang

Mặt bích ANSI Class #150 hoặc Class #300

Nhiều loại vật liệu có sẵn

Các tùy chọn khả dụng bao gồm điều khiển tốc độ mở và/hoặc đóng, cụm công tắc giới hạn và (các) đồng hồ đo áp suất

Chứng chỉ, chứng nhận Van Deluge kích hoạt bằng điện hoặc khí nén 116-3FC

Van Deluge kích hoạt bằng điện hoặc khí nén 116-3FC

• Cấp độ rò rỉ ghế ANSI FCI 70-2 Class VI

• Đã thử lửa theo EN ISO 19921

• UL được liệt kê trong danh mục VLFT

• Phê duyệt loại ABS

Ứng dụng Van Deluge kích hoạt bằng điện hoặc khí nén 116-3FC

Hệ thống chữa cháy được kích hoạt tự động hoặc thủ công

Lắp đặt hóa dầu, dầu khí

Đường hầm

Nhà máy phát điện, biến thế & truyền tải điện

Lưu trữ dễ cháy

Nhà chứa máy bay & nhà ga sân bay

Nội địa Ngoại địa

Khai thác mỏ

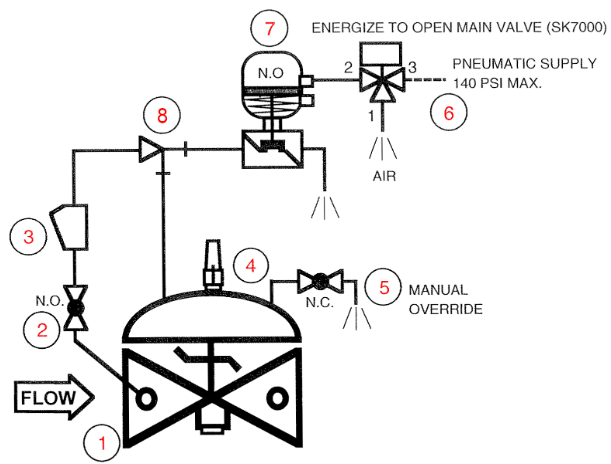

Phương pháp vận hành Van Deluge kích hoạt bằng điện hoặc khí nén 116-3FC

Van điều khiển cơ bản [1] được sử dụng trong hệ thống xả tràn này là van cầu được kích hoạt bằng màng ngăn đóng bằng phớt đàn hồi trên kim loại, van điều khiển vận hành bằng thủy lực được thiết kế dành riêng cho hệ thống phòng cháy chữa cháy.

Ở vị trí chờ, van xả lũ được giữ đóng bởi áp lực nước ngược dòng, bị mắc kẹt trong buồng điều khiển của van. Áp lực nước đi vào buồng điều khiển thông qua van bi đường mồi [2], bộ lọc chữ Y [3] và vòi phun [8].

Trong điều kiện hỏa hoạn, van xả tràn tự động mở trong bất kỳ trường hợp nào sau đây: 1. Bảng điều khiển báo cháy (bảng F&G) cấp điện cho nam châm điện 3/2 chiều [6] (hoặc ngắt điện cuộn dây của nam châm điện từ ED 100% được cấp điện liên tục cho các hệ thống được xếp hạng SIL 3-4). 2. Áp suất khí nén được loại bỏ.

Khi điều này xảy ra, áp suất trong bộ điều khiển khí nén [7] giảm xuống, khiến nó mở ra và cho phép nước thoát ra khỏi buồng điều khiển của van xả lũ. Van deluge mở ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước mở trên khu vực được bảo vệ.

Khởi động khẩn cấp thủ công được kích hoạt bằng cách mở van kích hoạt thủ công khẩn cấp [5]. Van deluge mở ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước mở trên khu vực được bảo vệ.

Chỉ báo trực quan [4] cung cấp thông tin nhanh về vị trí của van.

Van Deluge kích hoạt bằng điện hoặc khí nén 116-3FC

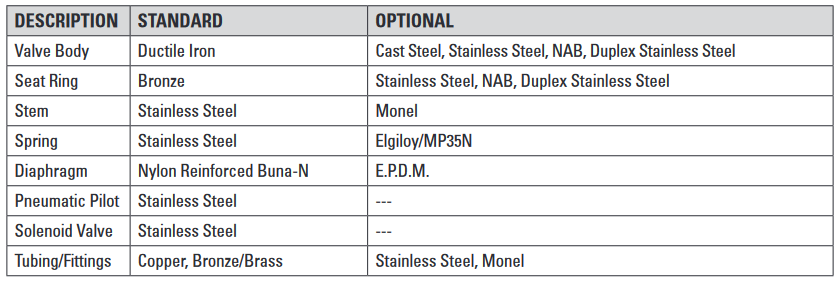

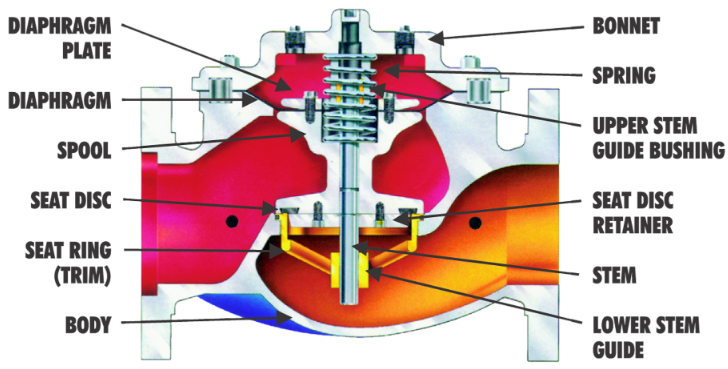

Cấu tạo Van Deluge kích hoạt bằng điện hoặc khí nén 116-3FC

Van Deluge kích hoạt bằng điện hoặc khí nén 116-3FC



Van Deluge kích hoạt bằng điện hoặc khí nén 116-3FC
