Van chữa cháy PRE-ACTION MODEL 68 DE EL PORV-DN-MR

Nhà sản xuất: INGESCO
Mã sản phẩm: 68 DE EL PORV-DN-MR

Hành động trước khóa liên động kép, Đặt lại thủ công, Hệ thống nhả điện-khí nén, Bằng điện và khí nén, điều khiển thí điểm, khóa liên động kép, van tác động trước, được kích hoạt bởi áp suất đường ống. Van được đóng ở vị trí bình thường, được đặt và mở ra khi áp suất giảm trong đường thí điểm giám sát điều áp bằng khí, được cảm nhận bởi van rơle và van điện từ được cấp điện. Van phải được đặt lại thủ công sau khi kích hoạt tự động. Van xả thủ công khẩn cấp được trang bị theo tiêu chuẩn.

Zalo

Hotline tư vấn: 0944934114
Thông tin sản phẩm

CÁC TÍNH NĂNG VÀ LỢI ÍCH Van chữa cháy PRE-ACTION MODEL 68 DE EL PORV-DN-MR

Hệ thống áp suất cao (PN25/375psi), lưu lượng cao

Hành động khẩn cấp tự động hoặc thủ công

Chữa cháy công nghiệp & thương mại

Hệ thống chữa cháy khu vực được phân loại nguy hiểm, dễ cháy nổ

Thiết kế vượt trội với tổn thất áp suất đặc biệt thấp ở tốc độ dòng chảy cao

Chi phí bảo trì trọn đời thấp do thiết kế đơn giản

Áp dụng cho nước, nước biển & bọt

Các van đã được lắp ráp và kiểm tra hoàn chỉnh

Cắt tại nhà máy để lắp đặt theo chiều dọc và chiều ngang mà không cần sửa đổi

Lựa chọn vật liệu van & trang trí mở rộng và lớp phủ bảo vệ chống ăn mòn

Chứng nhận, chứng chỉ Van chữa cháy PRE-ACTION MODEL 68 DE EL PORV-DN-MR

Van chữa cháy PRE-ACTION MODEL 68 DE EL PORV-DN-MR

• Cấp độ rò rỉ ghế ANSI FCI 70-2 Class VI

• Đã thử lửa theo EN ISO 6182-5:2006 (chỉ 2”-6”)

• UL được liệt kê trong danh mục VLFT

• Đăng kiểm của Lloyd & phê duyệt ABS

Ứng dụng của Van chữa cháy PRE-ACTION MODEL 68 DE EL PORV-DN-MR

Phòng máy

Khu vực bảo vệ kho lạnh

Tòa nhà cao tầng & Văn phòng

Nhà máy điện

Lưu trữ, Bảo tàng, Thư viện & Kho nhạy cảm với nước

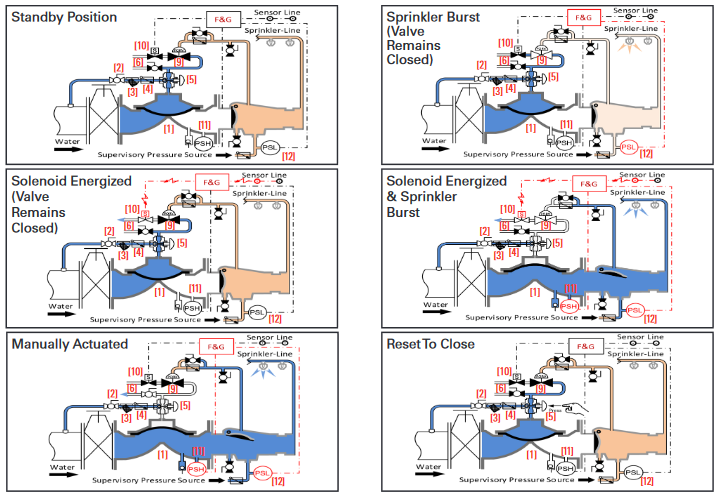

Phương thức hoạt động Van chữa cháy PRE-ACTION MODEL 68 DE EL PORV-DN-MR

Van điều khiển cơ bản [1] được sử dụng trong hệ thống tác động trước này là màng ngăn đàn hồi làm kín trực tiếp, van điều khiển vận hành bằng thủy lực được thiết kế dành riêng cho hệ thống phòng cháy chữa cháy.

Ở vị trí chờ, van tác động trước được giữ đóng bởi áp suất nước ngược dòng, bị mắc kẹt trong buồng điều khiển của van. Áp lực nước đi vào buồng điều khiển thông qua van bi đường mồi [2], bộ lọc loại Y [3], van kiểm tra [4] và DMR (Thiết bị chốt cài đặt lại thủ công) [5].

Van tác động trước tự động mở khi cả hai điều kiện dưới đây xảy ra đồng thời: 1. Bảng điều khiển báo cháy (bảng F&G) cấp điện cho nam châm điện N.C 2/2 chiều [10] (hoặc ngắt điện cuộn dây của nam châm điện ED 100% thường mở được cấp điện liên tục cho các hệ thống được xếp hạng SIL 3-4). 2. Áp suất trong đường ống phun nước tự động khô (áp suất khí nén) giảm xuống, sau khi một (hoặc nhiều) vòi phun nước tự động được cảm nhận bởi van rơle bị nổ [9].

Khi cả hai điều kiện xảy ra, nước được thoát ra khỏi buồng điều khiển của van tác động trước thông qua nam châm điện 2/2 chiều N.C. Van mở ngay lập tức cho phép nước chảy vào đường ống, qua bất kỳ vòi phun nước mở nào và tràn qua khu vực được bảo vệ. Công tắc áp suất trên cổng hạ lưu của van [11] và cổng hạ lưu của van kiểm tra [12] cung cấp chỉ báo điện cho bảng điều khiển báo cháy về áp suất nước tăng (van đã mở) và giảm áp suất không khí (hoặc khí) (một hoặc nhiều vòi phun nước đã nổ).

Khởi động khẩn cấp thủ công được kích hoạt bằng cách mở van kích hoạt thủ công khẩn cấp [6]. Van tác động trước mở ngay lập tức và cho phép nước chảy vào đường ống và qua các vòi phun nước mở trên khu vực được bảo vệ.

Khi van mở, DMR sẽ cách ly buồng điều khiển khỏi nguồn áp suất ngược dòng. Chỉ có thể kết nối lại áp suất ngược dòng để cho phép đóng van tác động trước bằng cách nhấn núm của DMR

Van chữa cháy PRE-ACTION MODEL 68 DE EL PORV-DN-MR

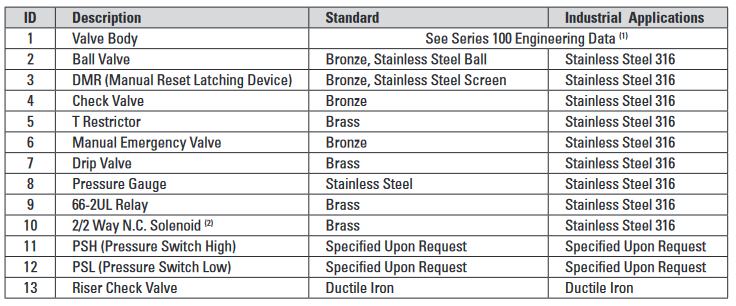

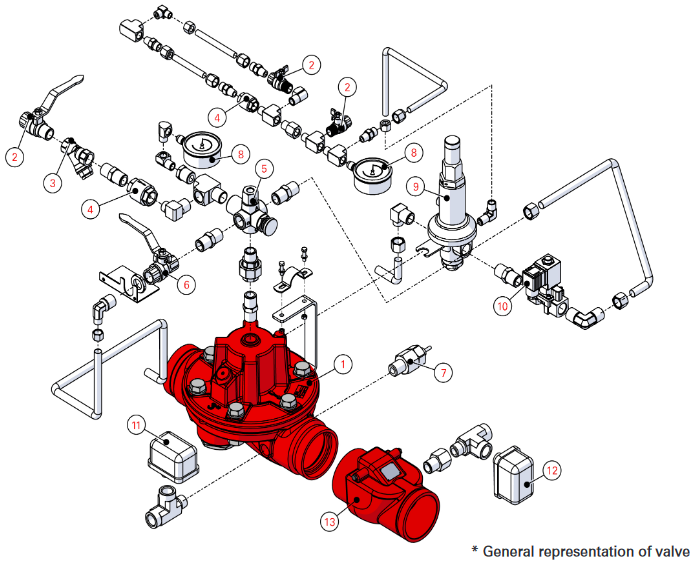

Cấu tạo

Van chữa cháy PRE-ACTION MODEL 68 DE EL PORV-DN-MR

(1) Tham khảo hướng dẫn lựa chọn vật liệu, Dữ liệu kỹ thuật - Vật liệu: Gang dẻo A-536 65-45-12; Thép đúc A-216 WCB; Thép đúc A-352 LCB; austenit Inox A-351/CF8M; Siêu kép 2507; Niken-Nhôm-Đồng B-148 UNS C95800

(2) Tham khảo nhà máy

Van chữa cháy PRE-ACTION MODEL 68 DE EL PORV-DN-MR
