Van chữa cháy áp suất cao 108-2HP
Van giảm áp suất cao của máy bơm chữa cháy, Van này tự động giảm áp suất xả dư thừa của máy bơm chữa cháy để ngăn áp suất vượt quá định mức của các thành phần hệ thống chữa cháy. Nó được thiết kế đặc biệt cho các hệ thống mà điểm đặt giảm áp phải cao hơn áp suất cho phép đối với các van được UL liệt kê / được FM phê duyệt.
CÁC TÍNH NĂNG VÀ LỢI ÍCH Van chữa cháy áp suất cao 108-2HP
Giới hạn áp suất xả tối đa của bơm
Mở ra nhanh chóng; duy trì áp suất trong giới hạn gần
Có thể điều chỉnh 200psi – 740psi (13,7 bar – 51,0 bar)
Van chính vận hành thí điểm
Cài đặt áp suất có thể điều chỉnh tại hiện trường đơn giản không có công cụ đặc biệt hoặc thời gian ngừng hoạt động của hệ thống
Nhà máy đã thử nghiệm & đặt trước theo yêu cầu
Kích thước 3” (DN80) – 8” (DN200), hình cầu & góc (108-2HPA)
ANSI Flanged Class #300 & #300 đầu vào x #150 đầu ra
Nhiều loại vật liệu có sẵn
Áp dụng cho nước & nước biển
Chứng nhận chứng chỉ Van chữa cháy áp suất cao 108-2HP
.png "Van chữa cháy áp suất cao 108-2HP")
• Cấp độ rò rỉ ghế ANSI FCI 70-2 Class VI
• Đã thử lửa theo EN ISO 19921
• Phê duyệt loại ABS
Ứng dụng Van chữa cháy áp suất cao 108-2HP
Máy bơm & Bồn chứa nước
Hệ Thống Chữa Cháy
Lắp đặt hóa dầu, dầu khí
Đường hầm
Nhà máy phát điện, biến thế & truyền tải điện
Nội địa Ngoại địa
Khai thác mỏ
Vận hành Van chữa cháy áp suất cao 108-2HP
Cơ cấu dẫn hướng nạp lò xo, thường đóng, cảm biến áp suất xả của bơm, mở ra khi áp suất vượt quá cài đặt lò xo, cho phép van chính mở. Khi áp suất bơm tăng lên, phi công điều khiển van chính mở thêm. Áp suất được duy trì tại điểm đặt được kiểm soát trên một loạt các dòng chảy bất kể áp suất ngược trong đường ống xuôi dòng. Van đóng dần dần khi áp suất giảm xuống dưới điểm đặt. Có thể dễ dàng thiết lập và sửa đổi áp suất giảm áp bằng cách sử dụng chốt điều chỉnh trên nắp của bộ điều khiển giảm áp suất.

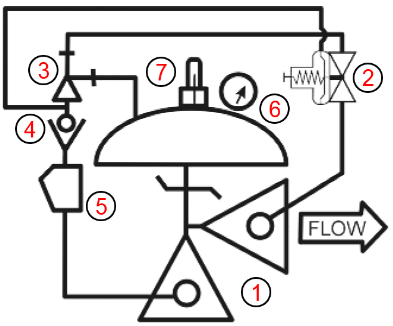

Model 108-2HP bao gồm các bộ phận sau, được sắp xếp như thể hiện trên sơ đồ:
[1] Van điều khiển cơ bản Model 65, van điều khiển cơ bản, được vận hành bằng thủy lực, có màng ngăn, van hình cầu hoặc van góc (mô hình góc được hiển thị) đóng bằng một miếng đệm đàn hồi trên kim loại.
[2] Van thí điểm giảm áp suất Model 2400, van thí điểm 2 chiều, thường đóng, giúp cảm nhận áp suất ngược dòng dưới màng ngăn của nó và cân bằng nó với tải trọng lò xo có thể điều chỉnh. Sự gia tăng áp suất thượng nguồn có xu hướng làm cho phi công mở.
[3] Đầu phun kiểu 126, một khớp nối dạng chữ “chữ T” có lỗ cố định ở cổng đầu vào của nó để cung cấp áp suất thích hợp cho khoang màng của van chính.
[4] Van kiểm tra kiểu 141-1, ngăn van mở trong điều kiện chân không có thể gặp phải với máy bơm tua-bin thẳng đứng.
[5] Bộ lọc chữ Y Model 159, bảo vệ hệ thống thí điểm khỏi các chất gây ô nhiễm rắn trong chất lỏng đường ống.
[6] Đồng hồ đo áp suất, tùy chọn.
[7] Chỉ báo trực quan Model 155, (tùy chọn) cung cấp chỉ báo về vị trí của van trong nháy mắt.
.png "Van chữa cháy áp suất cao 108-2HP")
Cấu tạo Van chữa cháy áp suất cao 108-2HP
.png "Van chữa cháy áp suất cao 108-2HP")
.png "Van chữa cháy áp suất cao 108-2HP")
Quý khách sẽ nhận được báo giá sớm nhất từ chúng tôi..
