van bướm Dn300 đến DN1600
Van bướm sử dụng cho hệ thống nước phòng cháy chữa cháy, có tác dụng ngăn cản hoặc cho dòng nước lưu thông khi sử dụng cho pccc
1. van bướm

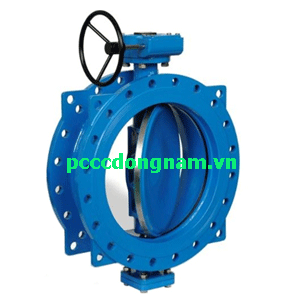

van bướm Dn300 đến DN1600 là loại van đóng, mở và điều tiết lưu lượng dòng chảy trong đường ống bằng lá chắn xoay mở kiểu cánh bướm
Tùy theo cấu tạo riêng mà van bướm còn có các tên gọi phổ biến như:
Van bướm tay quay
Van bướm tay gạt
Van bướm nối bích
Van bướm gang
Van bướm điều khiển khí nén
Van bướm điều khiển điện
Các loại van này được sử dụng trong các hệ thống thủy lợi, hệ thống PCCC, hay vận chuyển dầu khí, lò hơi khí nén.
Ưu điểm của loại van này là tiết diện bé dễ lắp đặt cho không gian hẹp, vị trí khó thao tác, cấu tạo van đơn giản dễ dàng lắp đặt và sử dụng.

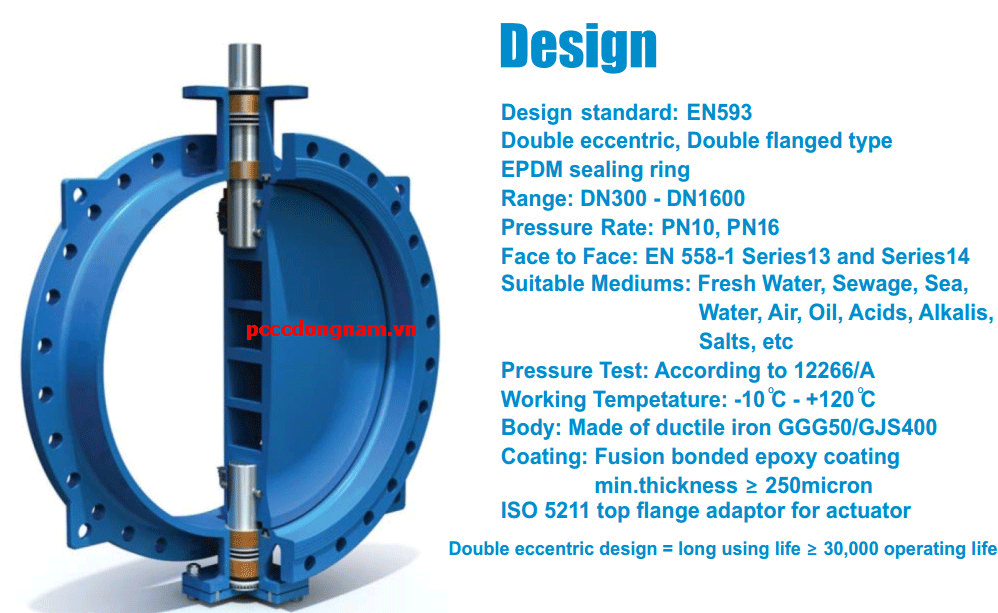

2. Thông số cơ bản của van bướm Dn300 đến DN1600
3. Cấu tạo van bướm Dn300 đến DN1600
Thân van: Làm bằng inox, gang, thép hoặc nhựa được đúc liền khối kèm các lỗ kết nối để nối với ống trong hệ thống.
Trục van: Là bộ phận kết nối bộ điều khiển với đĩa van, đây là bộ phận chuyền chuyển động từ bộ điều khiển để điều khiển đĩa van.
Đĩa van: Là lá chắn hay cánh bướm có nhiệm vụ đóng mở cửa van và điều tiết lưu lượng chất chảy qua van, đĩa van thường làm bằng inox, thép và gang.
Bộ phận làm kín: đây là bộ phận ngăn dò rỉ môi chất thoát ra khi van đóng, chúng thường là các loại gioăng cao su, PDFE, TEFLON.
Bộ điều khiển: Là bộ phận điều khiển van đóng mở có thể là tay quay, tay gạt, điều khiển điện hay điều khiển khí nén bộ phần này sẽ được nối với trục van để chuyền chuyển động điều khiển trục van.
5. Nguyên lý hoạt động của van bướm
Nguyên lý hoạt động của van bướm rất đơn giản, khi ta tác động lên bộ điều khiển làm xoay trục van đồng thời khiến đĩa van xoay theo, khiến đĩa van đóng lại hoặc mở ra cho lưu chất chảy qua đường ống.
Thông thường van đóng khi đĩa van song song với thân van, van mở hoàn toàn khi đĩa van xoay tạo với thân van một góc 90 độ.
Lưu ý: Van rất dễ hư hỏng khi điều tiết lưu lượng ở góc mở 15 – 75 độ vì áp lực của dòng chảy tác động trực tiếp lên đĩa van
Công Ty PCCC Đông Nam chuyên nhập khẩu & cung cấp chính hãng các loại van điều khiển, van bướm, van cổng, van cửa, van điều áp các loại …đầy đủ chứng chỉ Co/Cq.
Quý khách sẽ nhận được báo giá sớm nhất từ chúng tôi..
