Tủ nguồn kidde MIRBPS10A
Bộ cấp nguồn tăng cường từ xa là bộ nguồn 24 Vdc ⭐
✅ độc lập được thiết kế để tăng cường các yêu cầu về nguồn điện âm thanh và hình ảnh cho cảnh báo tự do cũng như cung cấp năng lượng cho các ứng dụng phụ trợ, kiểm soát truy cập và bảo mật ⭐
✅ Bộ tăng cường chứa tất cả các mạch cần thiết để giám sát và sạc pin, điều khiển và giám sát bốn Loại B hoặc hai mạch NAC loại A và giám sát hai đầu vào điều khiển từ bên ngoài các nguồn. Nó cũng cung cấp khả năng đồng bộ hóa các nhấp nháy của dòng Genesis với UL 1971 yêu cầu và cung cấp khả năng điều khiển còi độc lập trên hai dây ⭐
✅ Để biết thông tin chi tiết về cấu hình và hệ thống dây điện toàn diện, hãy tham khảo Hướng dẫn ứng dụng BPS, 85001-0582.
Tiêu chuẩn (CCN) | Mô tả |
UL864 9th ed.ition (UOXX) | Hệ thống báo cháy |
UL636 (ANET, UEHX7) | Hệ thống và đơn vị báo động |
UL609 (AOTX, AOTX7) |
Hệ thống và thiết bị báo trộm cục bộ |
UL294 (ALVY, UEHX7) |
Hệ thống kiểm soát truy cập |
UL365 (APAW, APAW7) |
Trạm cảnh sát được kết nối với các đơn vị và hệ thống báo trộm |
UL1076 (APOU, APOU7) |
Đơn vị hệ thống báo trộm độc quyền |
UL1610 (AMCX) |
Bộ phận báo động ga trung tâm |
ULC-S527 (UOXXC) |
Bộ điều khiển, Báo cháy (Canada) |
ULC-S303 (AOTX7) | Hệ thống và đơn vị báo trộm cục bộ (Canada) |
C22.2 No. 205 |
Thiết bị tín hiệu (Canada) |
Các tính năng tiêu chuẩn
• Cho phép cài đặt nguồn điện được lọc và điều chỉnh đáng tin cậy khi cần thiết
• Mở rộng hệ thống hiệu quả về chi phí
• Cung cấp cho đồng bộ hóa thiết bị thông báo Genesis và tính toàn vẹn nâng cao
• Hỗ trợ hoạt động đầu ra được mã hóa
• Bảo vệ quá dòng tự phục hồi
• Nhiều tốc độ tín hiệu
• Có thể xếp tầng hoặc điều khiển độc lập
• Cấu hình trường dễ dàng
• Đèn LED chẩn đoán trên bo mạch xác định hệ thống dây điện hoặc lỗi bên trong
• Tủ thép có khóa có khóa Kidde tiêu chuẩn có thể tháo rời cửa
• Có sẵn các kiểu máy 110 và 230 Vac
• Có kích thước dây từ 18 đến 12 AWG
• Công tắc giả mạo tùy chọn
• Tốc độ sạc pin kép
• Làm cứng động đất tùy chọn: phê duyệt trước địa chấn OSHPD đối với thành phần Yếu tố quan trọng 1.5
Ứng dụng
MIRBPS cung cấp nguồn và mạch bổ sung cho các thiết bị thông báo và các tải 24 Vdc khác. Nó được liệt kê cho các vị trí khô ráo trong nhà và có thể dễ dàng lắp đặt ở những nơi cần thiết. Tình trạng lỗi được chỉ báo trên đèn LED chẩn đoán trên bo mạch, mở mạch cảm biến đầu vào MIRBPS và rơle sự cố (nếu được lập trình). Trong khi điều này cung cấp dấu hiệu cho hệ thống chủ, MIRBPS vẫn có thể được kích hoạt khi có lệnh. Một AC riêng biệt
Tiếp điểm thất bại có sẵn trên bảng mạch MIRBPS, bảng mạch này có thể được lập trình khi gặp sự cố hoặc Lỗi AC. Có bảy đèn LED chẩn đoán trên bo mạch: một cho mỗi lỗi NAC, một cho lỗi pin, một cho lỗi nối đất và một cho nguồn AC.
Các mạch kích hoạt đầu vào kép duy nhất của MIRBPS có thể được kích hoạt bằng bất kỳ điện áp nào từ 6 đến 45 VDC (được điều chỉnh bằng bộ lọc) hoặc 11 đến 33 Vdc (được chỉnh lưu toàn sóng, không được lọc). Mạch đầu vào đầu tiên có thể được cấu hình để kích hoạt 1-4 trong số bốn đầu ra có thể. Mạch đầu vào thứ hai có thể được cấu hình để điều khiển mạch 3 và 4. Khi đầu ra được cấu hình cho hoạt động phụ trợ, các mạch này có thể được cấu hình để luôn bật hoặc tự động tắt 30 giây sau khi mất nguồn AC. Đặc điểm này làm cho các mạch này trở nên lý tưởng cho các ứng dụng giữ cửa. MIRBPS cũng có một đầu ra 200 mA 24 Vdc riêng biệt có thể được sử dụng để cấp nguồn cho các mô-đun kích hoạt bên trong.
MIRBPS NAC có thể được cấu hình cho đầu ra 3-3-3 tạm thời hoặc liên tục. Đầu ra tỷ lệ tạm thời của California cũng có sẵn trên một số kiểu máy nhất định. Điều này làm cho MIRBPS lý tưởng cho các ứng dụng yêu cầu tốc độ truyền tín hiệu không có sẵn từ hệ thống chính. Ngoài tốc độ tín hiệu được tạo bên trong, MIRBPS cũng có thể được cấu hình để tuân theo tốc độ tín hiệu được mã hóa của NAC hệ thống chính. Điều này cho phép mở rộng liền mạch các NAC hiện có. Vỏ MIRBPS có giá đỡ cho tối đa ba mô-đun Chữ ký ở bên phải bảng mạch.
Kích thước
Dây định tuyến

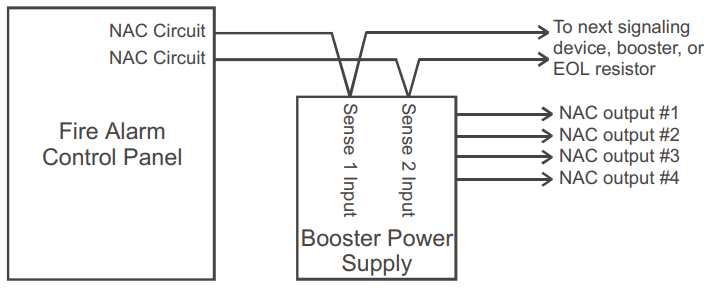

Hệ thống dây thông thường
+ Bộ tăng áp đơn hoặc theo tầng bất cứ nơi nào trên mạch thiết bị thông báo
Điện trở cuối dòng NAC hiện tại không bắt buộc phải được lắp đặt tại các thiết bị đầu cuối của bộ tăng áp. Điều này cho phép nhiều tên lửa đẩy được điều khiển từ một mạch NAC duy nhất mà không có cần cấu hình đặc biệt.
Thông số kỹ thuật
Model | tăng cường 6.5 amp | tăng cường 10 amp |
Điện áp dòng AC | 120VAC or 220-240VAC 50/60Hz 390 watts | 120VAC or 220-240VAC 50/60Hz 580 watts |
Chuyển tiếp | 2 Amps @ 30Vdc | |
Phụ trợ đầu ra |
Bốn đầu ra có thể cấu hình thay thế NAC 1, 2, 3 hoặc 4. làm đầu ra phụ và phụ trợ chuyên dụng 200 mA. (Xem chú thích 2.) |
|
Dòng điện đầu vào (từ một NAC hiện có) |
3mA @ 12Vdc, 6mA @ 24Vdc | |
Tăng cường giám sát nội bộ hiện tại |
70mA + 35 mA cho mỗi mạch đặt thành AUX |
|
Tăng cường báo động nội bộ hiện tại |
270mA | |
Không gian gắn kết đặc trưng |
Tích hợp ba mô-đun hai băng. |
|
Kích thước pin tối đa |
10 giờ Amp (2 của 12V10A) trong tủ lên đến 24 giờ với tủ pin bên ngoài cho các ứng dụng cứu hỏa và an ninh; lên đến 65 Amp giờ cho các ứng dụng kiểm soát truy cập trong hộp pin bên ngoài. |
|
Máy đo dây đầu cuối |
18-12 AWG | |
Độ ẩm tương đối |
0 đến 93% không ngưng tụ @ 32°C | |
Nhiệt độ | 32° đến 120°F (0° đến 49°C) | |
Kiểu dây NAC | lớp A hoặc lớp B | |
Tỷ lệ tín hiệu đầu ra |
Liên tục, tỷ lệ California, 3-3-3 tạm thời hoặc theo NAC của bảng điều khiển đã cài đặt. (Xem chú thích 1.) |
|
Phát hiện lỗi nối đất |
Bật hoặc tắt thông qua jumper |
|
Tiêu chuẩn | UL, ULC, CSFM | |
1. Mô hình MIRBPS CAA cung cấp lựa chọn tỷ giá California, thay vì tạm thời. 2. Có thể sử dụng tối đa 8 Amps cho đầu ra phụ. |
Thông tin đặt hàng
Catalog Number | Mô tả | Trọng lượng Wt. lb (kg) |
MIRBPS6A | 6.5 Amp Booster Power Supply | 13 ( 5.9) |
MIRBPS6AC | 6.5 Amp Booster Power Supply (ULC) | 13 ( 5.9) |
MIRBPS6A/230 | 6.5 Amp Booster Power Supply (220V) | 13 ( 5.9) |
MIRBPS6CAA | 6.5 Amp Booster Power Supply with California rate | 13 ( 5.9) |
MIRBPS10A | 10 Amp Booster Power Supply | 13 ( 5.9) |
MIRBPS10AC | 10 Amp Booster Power Supply (ULC) | 13 ( 5.9) |
MIRBPS10A/230 | 10 Amp Booster Power Supply (220V) | 13 ( 5.9) |
MIRBPS10CAA | 10 Amp Booster Power Supply with California rate | 13 ( 5.9) |
Thiết bị liên quan
12V6A5 | 7.2 Amp Hour Battery, two required | 3.4 (1.6) |
12V10A | 10 Amp Hour Battery, two required | 9.5 (4.3) |
3-TAMP | Tamper switch | |
BC-1 | Battery Cabinet (up to 2 - 40 Amp Hour Batteries) | 58 (26.4) |
BC-2 | Battery Cabinet (up to 2 - 17 Amp Hour Batteries) | 58 (26.4) |
BC-1EQ | Seismic hardening Kit for BC-1 cabinets. Includes battery hardening order BC-1 enclosure separately. | |
BPSEQ | Seismic kit for MIRBPS6A or MIRBPS10 Booster Power Supplies. See note 3. | |
12V17A | 18 Amp Hour Battery, two required (see note 1) | 13 ( 5.9) |
12V24A | 24 Amp Hour Battery, two required (see note 1) | 20 (9.07) |
12V40A | 40 Amp Hour Battery, two required (see notes 1, 2) | 32 (14.5) |
12V50A | 50 Amp Hour Battery, two required (see notes 1, 2) | 40 (18.14) |
12V65A | 65 Amp Hour Battery, two required (see notes 1, 2) | 49 (22.2) |
