Tủ hiển thị phụ báo cháy từ xa NOHMI FIRU007-LED
FIRU007-LED ❌ là thiết bị báo cháy từ xa bằng LED cho bảng điều khiển cảnh báo cháy Integlex Multicrest
™ S508 ,FIRU007-LED giao tiếp sử dụng kết nối RS-485 với bảng điều khiển chính cung cấp chỉ báo chung về cảnh báo, giám sát , Sự cố và các trạng thái và kiểm soát hệ thống khác chức năng. FIRU007-LED có 14 L.E.D ,bảng điều khiển phía trước với đèn LED cho các điều kiện nguồn,Báo động, giám sát, Sự cố và Im lặng. Nó có thể được gắn trên hộp điện 2 gang hoặc hộp điện vuông 4 "tiêu chuẩn. Bàn phím chỉ hoạt động được khi đặt công tắc bảo mật khóa bằng phím đến vị trí cho phép
CHức năng Tủ hiển thị phụ báo cháy từ xa NOHMI FIRU007-LED
• Đơn vị nhỏ gọn và nhẹ
• 14 chỉ báo trạng thái vùng
• 6 công tắc điều khiển hệ thống
• Công tắc khóa phím để bảo vệ hoạt động của công tắc điều khiển hệ thống
• Bộ rung tích hợp
• Màu đỏ
• Dễ dàng cài đặt
Thông số kỹ thuật Tủ hiển thị phụ báo cháy từ xa NOHMI FIRU007-LED
| No | Item | Thông số |
| 1 | Dòng điện áp tối đa 24 VDC | 75 mA |
| 2 | Nhiệt độ môi trường làm việc | 0°C đến 49°C (32°F đến 120°F) |
| 3 | Tốc độ truyền áp dụng RA-bus | 2400, 4800, & 9600bps |
| 4 | Kiểu kết nối dây | NFPA lớp B (kiểu 4) |
| 5 | Trình báo từ xa tối đa | 31 |
| 6 | Kết nối trình báo từ xa | RS-485 |
| 7 | Mục đích sử dụng | NEMA-1(sử dụng trong nhà) |
| 8 | Kích thước | 150mm (5.91 inches) (H)× 178mm (7.01 inches) (W)×38.2mm (1.50 inch) (D) |
| 9 | Hộp điện áp lắp đặt |
Hộp 2-gang sâu 64mm (2-1 / 2 inch) Bắc Mỹ Hộp vuông 4 inch tiêu chuẩn Hộp sâu 38mm (1-1 / 2 inch) |
Sơ đồ hệ thống dây điện
- FIRU007-LED được kết nối với S508 FACP bằng kết nối RS-485 bốn dây. Kết nối bị giới hạn nguồn và được giám sát. Lên đến Có thể kết nối ba mươi mốt (31) thiết bị báo tin từ xa bằng hệ thống dây điện Loại B (Kiểu 4).

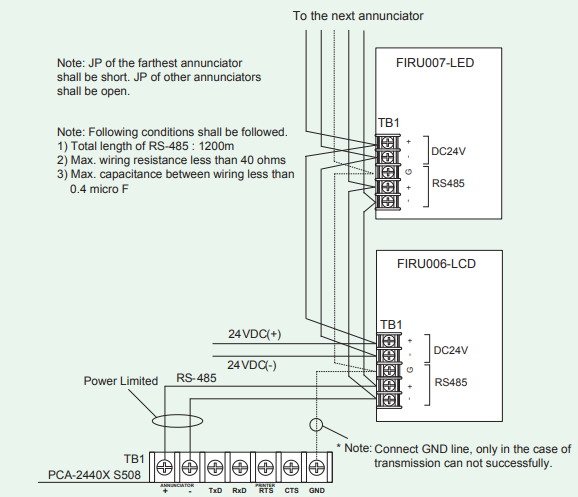

- Ví dụ về cách đấu dây FIRU007-LED Class B
.png "Tủ hiển thị phụ báo cháy từ xa NOHMI FIRU007-LED")
Cài đặt địa chỉ trình báo tin

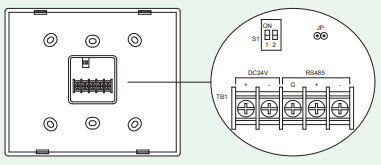

1) Bật công tắc 1 của Công tắc Dip S1, sau đó đầu vào 24 VDC thành TB1.
.png "Tủ hiển thị phụ báo cháy từ xa NOHMI FIRU007-LED")

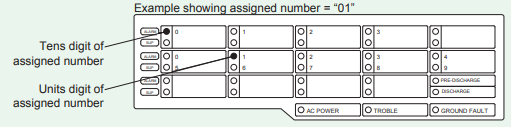

2) FIRU007-LED hiển thị màn hình LED như sau.
.png "Tủ hiển thị phụ báo cháy từ xa NOHMI FIRU007-LED")
