Tủ báo cháy thông minh VS4

Nhà sản xuất: kidde

Mã sản phẩm: VS4

Hệ thống an toàn cuộc sống thông minh của thương hiệu Kidde cung cấp sức mạnh của quá trình xử lý thông minh cao cấp trong các cấu hình cung cấp các giải pháp đơn giản cho các ứng dụng vừa và nhỏ Với thông minh phát hiện, định địa chỉ điện tử, lập bản đồ thiết bị tự động, kết nối Ethernet tùy chọn và một dòng đầy đủ cấu hình dễ dàng thẻ tùy chọn và mô-đun, các hệ thống linh hoạt này cung cấp tính linh hoạt điều đó mang lại lợi ích cho chủ sở hữu tòa nhà và nhà thầu như nhau

Thông tin sản phẩm

VS4 cung cấp một vòng lặp thiết bị thông minh Loại A hoặc Loại B hỗ trợ tối đa 250 địa chỉ thiết bị. Mô-đun bộ điều khiển vòng lặp có thể được thêm vào kết hợp để mở rộng tổng dung lượng hệ thống với gia số 250 điểm lên đến 1.000 địa chỉ thiết bị. Bảng VS4 bao gồm bốn NAC có thể được nối dây cho hoạt động Loại A hoặc Loại B.

Đặc trưng Tủ báo cháy thông minh VS4

Tự động lập trình tốc độ cài đặt thời gian

Hỗ trợ các mô-đun và máy dò thông minh V-Series

Liên hệ Mẫu C để báo động và sự cố, Mẫu A để giám sát

Định địa chỉ điện tử với lập bản đồ thiết bị tự động

Cổng Ethernet tùy chọn để chẩn đoán, lập trình và nhiều loại báo cáo hệ thống

Hai công tắc có thể lập trình với đèn LED và nhãn tùy chỉnh

Hỗ trợ tắt tiếng còi Genesis trên hai dây và đồng bộ hóa nhấp nháy tuân thủ UL 1971

Hỗ trợ mô-đun giải phóng GSA-REL để dập lửa

Hệ thống dây điện loại B hoặc loại A

Phát hiện lỗi nối đất bằng mô-đun

Hỗ trợ lên đến tám bộ truyền tin nối tiếp, (LCD, chỉ LED và giao diện đồ họa)

Có thể sử dụng hệ thống dây hiện có cho hầu hết các ứng dụng trang bị thêm

Tải lên / tải xuống từ xa hoặc cục bộ

Báo cáo cảnh báo bảo trì hai cấp

Báo động trước và xác minh báo động theo điểm

Có thể điều chỉnh độ nhạy của máy dò

Màn hình LCD có đèn nền 4 x 20 ký tự

Làm cứng động đất tùy chọn: Hệ số quan trọng địa chấn 1.5

Hoạt động độc lập

Tần suất kiểm tra đường truyền theo giờ

Lệnh BẬT báo động kích hoạt thủ công tình trạng báo động

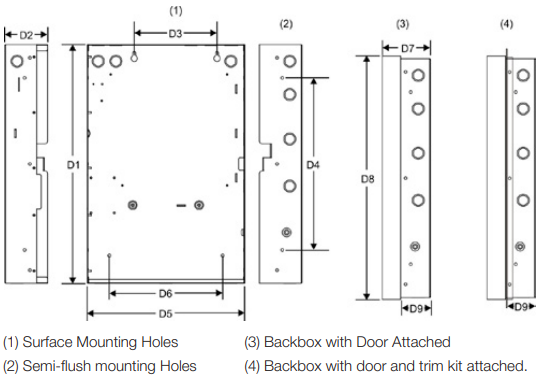

Kích thước Tủ báo cháy thông minh VS4

Tủ báo cháy thông minh VS4

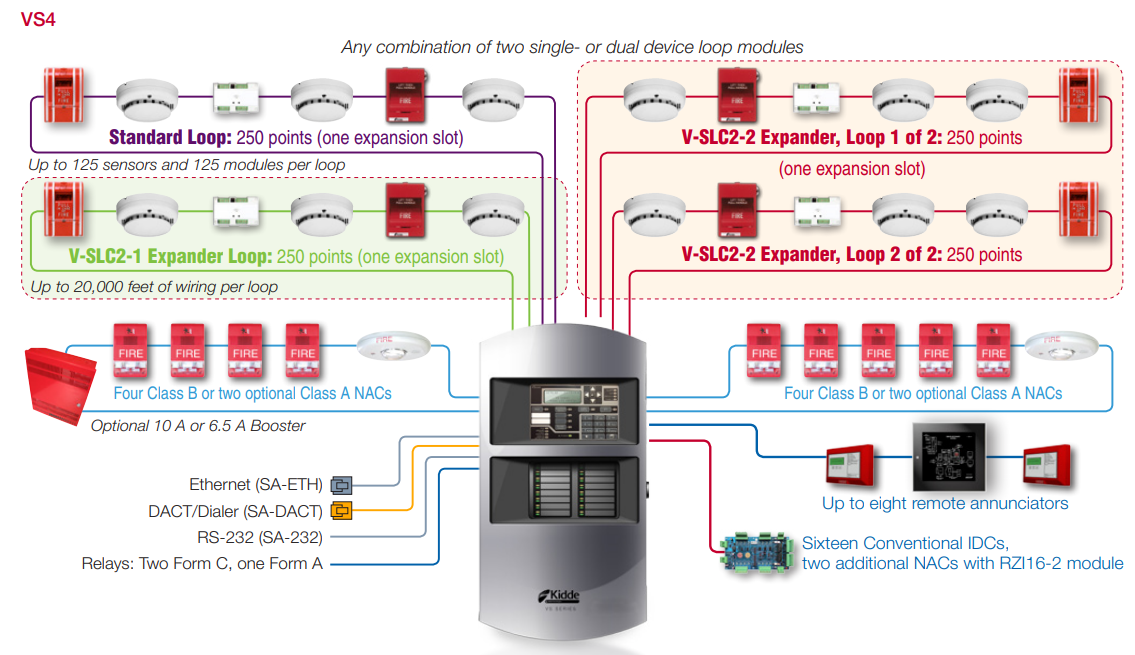

Sơ đồ đấu nối hệ thống tủ báo cháy thông minh VS4

Tủ báo cháy thông minh VS4

Bố cục tủ báo cháy VS4

Tủ báo cháy thông minh VS1

1 máy biến áp

2 Khối dây AC chính & giá đỡ cầu chì

3 đầu nối thẻ RS-232 (J3)

4 Kết nối thẻ quay số (J8)

5 Đầu nối thẻ Ethernet (J1)

6 Bảng mạch chính Vỏ hộp

7 bảng điều khiển

8 Giao diện điều hành

9 đầu nối thẻ SLC (J7)

10 Đầu nối thẻ loại A (J2)

11 Tie bọc ngàm

12 đầu nối bộ mở rộng LED (J6)

13 pin dự phòng

Thông số kỹ thuật Tủ báo cháy thông minh VS4

Model	VS1	VS4
Device loops	1 loop Class B or Class A (Styles 4, 6, 7) supporting up to 64 device addresses (any combination of detectors and modules) Maximum T-taps: 63 (each device can be on its own branch)	1 loop, expandable to 4, Class A or B (Styles 4, 6, 7), each loop supporting up to 250 device addresses (125 detectors and 125 modules max.). Addresses 1 to 125 are for detectors and addresses 126 to 250 are for modules Maximum T-taps/loop: 124
Notification appliance circuits	2 Class B (Style Y), Class A (Style Z) optional 3.75 A FWR total at 120/230 VAC 60 Hz 3.0 A FWR total at 230 VAC 50 Hz 2.5 A FWR each max. per circuit	4 Class B (Style Y) or 2 Class A (Style Z) 6.0 A FWR total at 120/230 VAC 60 Hz 5.0 A FWR total at 230 VAC 50 Hz 2.5 A FWR each max. per circuit
Primary power	120 VAC, 60 Hz, 1.3 A max. 230 VAC, 50-60 Hz, 0.62 A max.	120 VAC, 60 Hz, 2.0 A max. 230 VAC, 50-60 Hz, 0.97 A max.
Base panel current standby	155 mA	172 mA
Base panel current alarm	204 mA	267 mA
Input zones	16 max	32 max.
Remote annunciator	8 drops max., RS-485 Class B, Class A is optional Data line length: 4,000 ft. (1,219 m)	8 drops max., RS-485 Class A or B Data line length: 4,000 ft. (1,219 m)
Operating voltage	24 VDC pane
Auxiliary power output circuit	Aux power 1: 500 mA, 24 VDC Aux power 2: 500 mA, 24 VDC (1 A possible if you reduce total available NAC power by 500 mA) Output: 28.3 to 21.9 VDC, special application Note: For a list of compatible devices, see the VS1 and VS4 Series Compatibility List (P/N 3102354-EN)
Loop circuit	Maximum loop resistance: 66 Ω Maximum loop capacitance: 0.5 µF Communication line voltage: Maximum 20.6 V peak-to-peak Operating current (fully loaded loop) Stand by: 55 mA/45 mA Alarm: 125 mA/115 mA (not including two-wire smoke modules) Circuit current: 0.5 A max. Style 4, 6, and 7 wiring Max. resistance between isolators: Limited only by overall wire run lengths 64 isolators maximum per loop (total both isolator bases and modules)
Batteries	Type: Sealed lead acid Voltage: 24 VDC Charging current: 2.47 A max. Amp hour capacity: 26 Ah Standby operation: 24 hour or 60 hour Placement: Up to two 10 Ah batteries will fit in the VS1 control panel cabinet and two 18 Ah batteries will fit in the VS4 control panel cabinet. If larger batteries are required, use a battery cabinet.
SA-DACT dialer	Phone line type: One or two loop-start lines on a public, switched network Phone line connector: RJ-31/38X (C31/38X) Communication formats: Contact ID (SIA DC-05) Operating current Standby/Alarm: 41 mA Max.: 100 mA FCC registration number: GESAL01BSADACT Industry Canada Registration number: 3944A-SADACT Ringer equivalence number: 0.1B
Ground fault impedance	0 to 5 kΩ
Alarm contact	Form C N.O. 24 VDC at 1 A (resistive load)
Trouble contact	Form C 24 VDC at 1 A (resistive load)
Supervisory contact	Form A N.O. 24 VDC at 1 A (resistive load)
Environmenta	Temperature: 0 to 49°C (32 to 120°F) Relative humidity: 0 to 93% noncondensing
Terminal rating	All terminals rated for 12 to 18 AWG (0.75 to 2.5 mm²

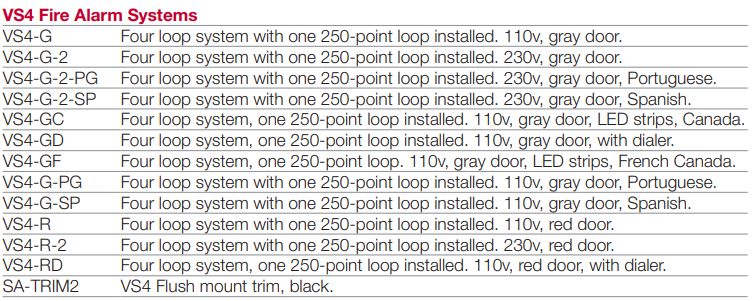

Thông tin đặt hàng Tủ báo cháy thông minh VS4

Hệ thống VS4

Tủ báo cháy thông minh VS4

Option Cards

Intelligent Fire Alarm Systems VS1

Accessories

Intelligent Fire Alarm Systems VS1

Programming Tools

Intelligent Fire Alarm Systems VS1
