Tủ báo cháy địa chỉ 32 vùng AW-FP300 là một bộ phận quan trọng của hệ thống báo cháy. Nó được sử dụng chủ yếu để nhận, hiển thị và truyền tín hiệu báo cháy, có chức năng phát tín hiệu điều khiển.
Chức năng chính của tủ điều khiển báo cháy là cấp nguồn cho hệ thống, nhận tín hiệu báo cháy và liên kết thiết bị.
1. Cung cấp điện hệ thống
Tủ điều khiển báo cháy có thể cung cấp nguồn điện ổn định cho các thiết bị bên ngoài như đầu báo khói. Trong khi đó, nó cũng có thể giám sát trạng thái làm việc của các thiết bị bên ngoài và chính hệ thống.
2. Nhận tín hiệu báo động cháy
Tủ điều khiển báo cháy có thể nhận, chuyển đổi và xử lý tín hiệu báo cháy đầu ra từ các đầu báo, đưa ra âm thanh và ánh sáng, cho biết vị trí và thời gian cụ thể của báo cháy, đồng thời ghi lại thông tin báo cháy.
3. Liên kết thiết bị
Tủ báo cháy có thể kích hoạt tín hiệu báo cháy thông qua thiết bị gửi báo cháy hoặc kích hoạt thiết bị chữa cháy tự động và thiết bị điều khiển liên kết thông qua thiết bị điều khiển chữa cháy tự động.

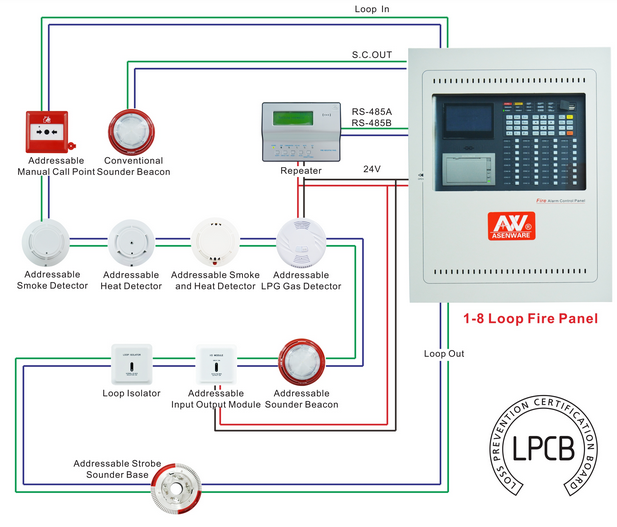

Tủ báo cháy 32 vùng AW-FP300,Hệ thống báo cháy địa chỉ LPCB
Do đó, chúng ta có thể thấy rằng chức năng chính của tủ điều khiển báo cháy là cung cấp nguồn điện một chiều ổn định cao cho các đầu báo cháy, theo dõi xem dây truyền kết nối đầu báo cháy có bị lỗi hay không và nhận tín hiệu báo cháy. được gửi bởi các đầu báo cháy. Nó có thể chuyển đổi và xử lý các tín hiệu báo cháy, đưa ra cảnh báo bằng âm thanh và ánh sáng, sau đó kích hoạt thiết bị chữa cháy
Mục đích của Bảng điều khiển báo cháy AW-FP300 (FACP) là theo dõi các tín hiệu đầu vào, đưa ra các chỉ báo và có thể kích hoạt các đầu ra như được lập trình. Nó được thiết kế để tuân thủ EN 54-2 với chất lượng lắp đặt, vận hành đơn giản và dễ dàng bảo trì.
Tủ báo cháy địa chỉ 32 vùng AW-FP300 là bảng điều khiển phát hiện cháy địa chỉ với 1 vòng lặp gồm 324 điểm có thể định địa chỉ và khả năng mở rộng. Nó tương thích với các thiết bị ngoại vi khác do ASENWARE sản xuất với giao thức riêng.
Tính năng Tủ báo cháy địa chỉ 32 vùng AW-FP300
Bảng điều khiển báo cháy 32 vùng vòng lặp đơn AW-FP300 cung cấp các tính năng sau:
1. Lên đến 324 địa chỉ trên một vòng lặp
2. Màn hình màu 4,3 '' dễ đọc, LCD với độ phân giải 480 × 272
3. Bảng điều khiển và chỉ báo vùng (ZCP) cho 32 vùng cung cấp chỉ báo nhanh về vị trí của báo động
4. Dung lượng ghi lại 1000 sự kiện lịch sử cho từng trận hỏa hoạn lịch sử, sự cố lịch sử và quá trình vận hành lịch sử
5. Một đầu ra mạch sounder thông thường có thể lập trình độc lập
6. Nguồn điện tích hợp và pin

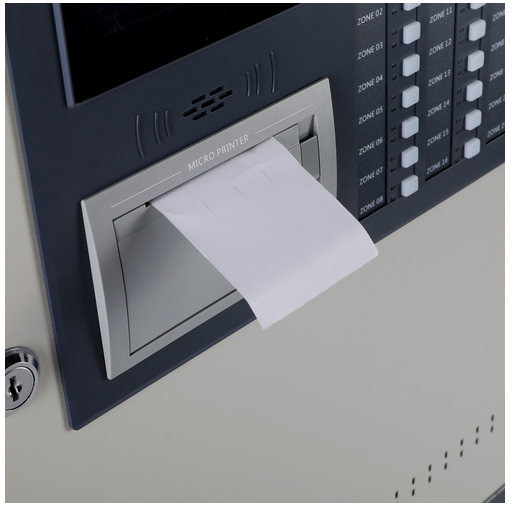

7. Máy in tích phân
8. Lập trình nhân quả linh hoạt và trực quan trên bảng điều khiển phía trước
9. Kiểm tra vùng, kiểm tra điểm và kiểm tra khởi động / dừng mô-đun tạo điều kiện thuận lợi cho việc vận hành
10. Giao diện U-disk giúp tải và lưu cấu hình hoặc dữ liệu lịch sử thuận tiện cho việc vận hành và bảo trì hệ thống
11. Quản lý cấu trúc phân cấp với ba cấp độ truy cập
12. Bảo vệ chống giả mạo bằng khóa chìa khóa
13. CAN bus để kết nối với nhau lên đến 20 FACP và RS485 để kết nối với tối đa 30 bảng chỉ báo cháy trên mỗi FACP
Thông số kỹ thuật Tủ báo cháy địa chỉ 32 vùng AW-FP300
Nguồn cấp | ||
Nguồn cung cấp | 230VAC (-15%, + 10%). 47 ~ 63Hz. Dòng điện tối đa 0.8A | |
Cầu chì chính | T3.15AL250V | |
Điện áp hoạt động | 18,5 ~ 30VDC | |
Cáp nguồn được đề xuất | Cáp điện lưới có sàng lọc hoặc tiêu chuẩn / màu đen, kích thước cáp 0,75mm2 | |
Power rating | Imax.a = 1,2A; Imax.b = 2,6A; Imin = 0,65A | |
Tối đa sạc | 1,2A | |
Nguồn tối đa cung cấp pin | 4A (khi Nguồn bị ngắt kết nối) | |
Dung lượng pin, loại và kiểu máy được đề xuất | Tối đa dung lượng 2 × 12V / 17Ah; Min. dung lượng 2 × 12V / 12Ah VRLA. PS-12170 cho 17Ah (Power-sonic), PS12120 cho 12Ah (Power-sonic) |
|
Tối đa nội trở của pin | 1,5Ω | |
Cầu chì pin | F8AL250V | |
Cáp pin được đề xuất | 14AWG | |
Dòng tĩnh (đầy tải) | Dòng tĩnh (đầy tải) | |
Kết quả đầu ra | ||
SC Out (+, -) | Điện áp đầu ra | 30VDC |
Tối đa sản lượng hiện tại | 0,5A | |
Đánh giá cầu chì | F1AL250V | |
Điện trở cuối dòng | 4K7 | |
Loại cáp được đề xuất | Cáp trơn không có vỏ bọc, 1.5mm2 | |
Đường kính cáp | 1mm2 ~ 2mm2 | |
Khoảng cách truyền | ≤1500m | |
Tối đa số lượng âm thanh @ 50mA |
20 |
|
FPE Out (+, -) FA Out (+, -) |
Điện áp đầu ra | 18,5 ~ 30VDC |
Tối đa sản lượng hiện tại | 0,5A | |
Đánh giá cầu chì | F1AL250V | |
Điện trở cuối dòng | 4K7 | |
Loại cáp được đề xuất | Cáp trơn không có vỏ bọc, 1.5mm2 | |
Đường kính cáp | 1mm2 ~ 2mm2 | |
Khoảng cách truyền | ≤1500m | |
Lỗi đầu ra (NC, COM, NO) |
Công suất liên hệ | 30VDC @ 2A, 125VAC@0.5A |
Loại cáp được đề xuất | Cáp trơn không có vỏ bọc, 1.5mm2 | |
Đường kính cáp | 1mm2 ~ 2mm2 | |
24VK (+, -) | điện áp đầu ra | 18,5 ~ 30VDC |
Tối đa sản lượng hiện tại | 0,6A | |
Đánh giá cầu chì | F1AL250V | |
Loại cáp được đề xuất | Cáp trơn không có vỏ bọc, 1.5mm2 | |
Đường kính cáp | 1mm2 ~ 2mm2 | |
Đầu vào | ||
Thay đổi lớp (+, -) | Chế độ đầu vào | Thụ động |
Điện trở cáp | ≤500Ω | |
Loại cáp được đề xuất | Cáp trơn không có vỏ bọc, 1.5mm2 | |
Đường kính cáp | 1mm2 ~ 2mm2 | |
Vòng | ||
Vòng ra (+, -) Vòng vào (+, -) |
Điện áp đầu ra | 16,5 ~ 30VDC, xung |
Sản lượng hiện tại | 0 ~ 0,3A | |
Loại vòng lặp | Loại A | |
Loại cáp được đề xuất | Cặp xoắn có sàng lọc hoặc không có sàng lọc, 1.5mm2 | |
Khoảng cách truyền | ≤1000m | |
Đường kính cáp | 1mm2 ~ 2mm2 | |
Giao tiếp mạng | ||
RS-485 | Tối đa số lượng FIP | 30 |
Tốc độ truyền | 9600 bps | |
Loại cáp được đề xuất | Cặp xoắn có sàng lọc hoặc không có sàng lọc, 1mm2 | |
Khoảng cách truyền | ≤1000m | |
Đường kính cáp | 1mm2 ~ 5mm2 | |
CÓ THỂ | Tối đa | 20 |
Tốc độ truyền | Tùy chọn: 10 nghìn, 20 nghìn, 50 nghìn và 100 nghìn bps | |
Loại cáp được đề xuất | Cặp xoắn có sàng lọc hoặc không có sàng lọc, 1mm2 |
