Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis
EvoDis® được phát triển bởi hãng MTO của Thổ Nhỹ Kỳ sử dụng những kỹ thuật đuổi sét,tán sét hiệu quả gồm 08 mô dình kỹ thuật khác nhau phù hợp với những yêu cầu khác nhau
Nguyên tắc chống sét là gi?
Điểm mà tia sét đánh phụ thuộc vào điểm nào trong số các tia sáng mang điện tích dương đi lên từ các vật thể trên mặt đất bắt các tia sét tích điện trái dấu đi xuống từ đám mây. Nguyên tắc phòng chống Sét nhằm mục đích tránh sự phát triển của trình phát trực tiếp và để sét đánh đến bất kỳ nơi nào khác.
.png "Tổng quan 8 mô hình phòng ngừa sét, chống sét EvoDis®")
Thay vì tích tụ các điện tích vào một điểm duy nhất và phát xạ chúng lên đám mây dưới dạng bộ phát sóng, hàng nghìn điểm nhọn nhỏ làm tiêu tan các điện tích và giữ cường độ điện trường xung quanh dưới mức ngưỡng. Quá trình này ngăn chặn sự phát triển của các bộ truyền phát hướng tới đám mây và ngăn chặn sự hình thành của một kênh mà dòng sét đi qua.
.png "Tổng quan 8 mô hình phòng ngừa sét, chống sét EvoDis®")
Vì quá trình tiêu tán điện tích xảy ra độc lập với cực của điện tích trong môi trường, nên giải pháp này hoạt động hoàn hảo cho cả loại sét đánh âm và dương..
Hệ thống phòng chống sét, đuổi sét, tán sét EvoDis®
Hệ thống Phòng chống Sét EvoDis® là sản phẩm đầu tiên và duy nhất hoạt động với nguyên tắc ngăn chặn sét đánh trực tiếp vào kết cấu kim loại. Không giống như các giải pháp chống sét điển hình như E.S.E.s, thanh Franklin, lồng Faraday, v.v., Hệ thống Phòng chống Sét EvoDis® làm cho cấu trúc được bảo vệ trở nên vô hình trước sét và tạo ra một vùng không có sét.
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Các giai đoạn nghiên cứu & phát triển và thử nghiệm của MTO về hệ thống
Hệ thống Phòng chống Sét EvoDis® được phát triển thông qua các nghiên cứu R & D của MTO. Giai đoạn nghiên cứu sản phẩm được hỗ trợ bởi các tổ chức khoa học và công nghệ khác nhau.
Hệ thống Phòng chống Sét EvoDis® đã được đưa vào một loạt các thử nghiệm tại Phòng thí nghiệm Điện áp Cao của Đại học Kỹ thuật Istanbul và đã hoàn thành quá trình với thành công 100%. Sau quá trình thử nghiệm trong phòng thí nghiệm, EvoDis® được cài đặt trên các tháp của tất cả các nhà khai thác GSM cho các ứng dụng thí điểm và các thử nghiệm ngoài trời này được giám sát và theo dõi bởi các thiết bị gọi là thiết bị dò sét. Hệ thống phòng chống sét EvoDis®, một lần nữa, đã thành công 100% trên các vị trí dễ bị sét đánh trước khi ứng dụng EvoDis®.
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Hệ thống thí nghiệm EvoDis®
Ứng dụng EvoDis®
Hệ thống Phòng chống Sét EvoDis® được nhiều nhà khai thác viễn thông và nhà sản xuất tháp trên thế giới ưa chuộng làm giải pháp chống sét chính. Với sự thành công đã được chứng minh 100% của Hệ thống EvoDis®, người dùng cuối thay thế các công cụ chống sét kiểu cũ của họ bằng giải pháp ngăn ngừa đáng tin cậy này để làm cho tháp của họ không bị sét đánh.
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Các Model EvoDis®
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Các lĩnh vực ứng dụng EvoDis®
Tháp viễn thông
Internet & Tháp viễn thông
Đài phát thanh & truyền hình
Cầu trục tháp,Cầu trục di động
Tháp truyền tải điện HV
Cột kính thiên văn quận sự
|
Camera quan sát, cột camera ngoài trời
Tháp thời tiết
Tháp đo gió
Tua bị gió (**)
Xe di động, xe đầu kéo
Thuyền buồn và du thuyền
|
Hãy tìm hiểu Sét là gì? Nguyên lý hoạt động của Sét.....TẠI ĐÂY
Giới thiệu về hãng MTO của Thổ Nhỹ Kỳ
Được thành lập vào năm 2007, MTO là một công ty kỹ thuật lớn mạnh trong thị trường tiếp địa và chống sét với việc tập trung vào việc tạo ra các công nghệ mới, kết hợp sự đổi mới với dịch vụ kỹ thuật chất lượng cao và cung cấp giải pháp tốt nhất cho người dùng cuối.
Là kết quả của các nghiên cứu và phát triển của EvoDis® trong 5 năm, đã phát triển sản phẩm đầu tiên của mình Hệ thống chống sét EvoDis® là công nghệ đầu tiên và duy nhất giúp giảm thiểu nguy cơ bị sét đánh và do đó cung cấp sự bảo vệ thực sự cho trang web chống lại trực tiếp sét đánh.
Giữa những năm 2007-2009, MTO đã nhận được sự hỗ trợ của các tổ chức khoa học và công nghệ khác nhau, và vào năm 2008, bắt đầu các hoạt động của mình tại văn phòng Bursa Ulutek Technopark.
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Trong khi thực hành các nghiên cứu R & D liên tục, MTO cũng tiếp tục làm việc để nâng cao giới hạn hiệu suất của sản phẩm. Nhóm sản phẩm đầu tiên của chúng tôi Hệ thống chống sét EvoDis® cũng là hệ thống chống sét đầu tiên đã được thử nghiệm trong tự nhiên. Các thiết bị được gọi là “máy dò sét” đã theo dõi nhất quán hệ thống được lắp đặt trên các tháp tại các khu vực khác nhau ở Thổ Nhĩ Kỳ và dữ liệu thu được thường xuyên được báo cáo.
Coi mỗi ngày là một giá trị gia tăng để làm cho sản phẩm và dịch vụ của chúng tôi tốt hơn, ưu tiên của EvoDis® (MTO) là cung cấp giải pháp và dịch vụ kỹ thuật tốt nhất cho khách hàng.
Chính sách chất lượng của sản phẩm
MTO hỗ trợ các đồng nghiệp của mình bằng việc đào tạo liên tục để phát triển không ngừng và các đồng nghiệp của MTO sẵn sàng hỗ trợ lẫn nhau cho bất kỳ chủ đề nào quan trọng của công ty nhằm tạo ra điều tốt nhất cho MTO.
MTO thực hiện hiệu quả Tiêu chuẩn chất lượng ISO 9001-2008 trong mọi bộ phận của công ty MTO,
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Các thiết kế dự án của MTO
Hệ thống EvoDis® là một giải pháp đa đơn vị và yêu cầu thiết kế độc đáo cho mọi cấu trúc được bảo vệ.
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Với việc nhận được các chi tiết và hình ảnh cần thiết từ khách hàng, Nhóm Kỹ thuật MTO mô phỏng các cấu hình EvoDis® có thể có và thiết lập danh sách các mô hình EvoDis® thích hợp sẽ được sử dụng. Với sự chấp thuận của đơn đặt hàng, Nhóm thiết kế MTO chuẩn bị các Dự án lắp đặt dẫn đầu các nhóm hiện trường hoàn thành việc lắp đặt một cách dễ dàng.
Các chế tạo của MTO
Thiết kế độc đáo của các mẫu EvoDis® mang lại cho MTO lợi nhuận trong công việc cung cấp các bộ phận độc đáo từ nhiều nhà cung cấp bên ngoài với chất lượng chính xác như nhau. MTO có toàn quyền kiểm tra việc sản xuất bộ phận này thông qua sản xuất mã MTO cũng như ISO tiêu chuẩn, và chất lượng của dây chuyền sản xuất và kết quả được kiểm tra thường xuyên.
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Để có được những liên lạc cuối cùng trên dây chuyền sản xuất, tất cả các bộ phận được thu thập trong một cơ thể và quá trình sản xuất được hoàn thành bởi hai cấp độ kiểm soát chất lượng, bao bọc hướng dẫn lắp đặt và đóng gói cuối cùng..
Global Presence
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
MTO đã có mặt tại nhiều khu vực trên thế giới thông qua các văn phòng địa phương và đại diện địa phương. Các đối tác giải pháp của MTO được đào tạo đầy đủ thông tin kỹ thuật và có khả năng điều hành hoạt động với tất cả các chi tiết trong khu vực chịu trách nhiệm.
Hệ thống Phòng chống Sét EvoDis® đã được áp dụng trên hơn 3000 địa điểm trên toàn cầu mà không gặp sự cố nào trong hơn 13 năm qua. Chúng tôi tự hào bảo vệ các cấu trúc kim loại như tháp viễn thông, tháp phát sóng radio & TV, tháp trạm thời tiết, cần trục tháp, tháp truyền tải điện cao thế, cột camera ngoài trời và thuyền buồm của nhiều khách hàng.
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Tổng hợp các model đuổi sét, tán sét...TẠI ĐÂY
Thử nghiệm trong phòng thí nghiệm điện áp cao Hệ thống phòng chống sét EvoDis® Đại học kỹ thuật Istanbul
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Do yêu cầu của MTO Engineering Ltd. Co. Ngày 26 tháng 5 năm 2008
Các thử nghiệm được tiến hành là 1) xác định điện áp khởi động phóng điện đối với điện áp xung đóng cắt 300/2500 ms, 2) tỷ lệ bắt điện áp xung đóng cắt trong cùng điều kiện hình học điện tử và 3) Dòng phát xạ corona trong điện áp xung đóng cắt.
Một thanh Franklin bằng đồng có kích thước tiêu chuẩn được lấy làm tham chiếu theo các tiêu chuẩn thử nghiệm quốc tế và tất cả các thử nghiệm và phép đo cũng được áp dụng trên Thanh Franklin trong cùng điều kiện.
Mục đích của các bài kiểm tra là để quan sát hiệu suất của Hệ thống Phòng chống Sét EvoDis® như một thiết bị chống sét phóng điện đa điểm và để tìm hiểu mức độ thành công của nó trong môi trường phòng thí nghiệm trước quá trình thử nghiệm hiện trường.
Báo cáo này là bản tóm tắt và giải thích của báo cáo gốc do Đại học Kỹ thuật Istanbul phát hành.
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Thí nghiệm
1) Thử nghiệm để xác định điện áp khởi động phóng điện đối với điện áp xung chuyển mạch 300/2500 ms:
Cả hai mẫu (Franklin Rod và EvoDis®-55) đều được tiếp xúc với điện áp cao ở các khoảng cách tương ứng là 2 mét, 3 mét và 4 mét, và các điện áp bắt xung liên quan được đo:
| Hệ thống bảo vệ | %50 phóng điện bề mặt [kVpeak] | ||
| Electrode spacing [m] | |||
| 2.0 | 3.0 | 4.0 | |
| Franklin Rod | 841 | 1355 | 1889 |
| EvoDis®-55 | 1044 | 1549 | 2122 |
Kết quả;
1. Sét đánh vào EvoDis®-55 chỉ khi nó bị cưỡng bức ở điện áp cao hơn so với Franklin Rod. Franklin Rod được sử dụng trong các thí nghiệm tượng trưng cho bất kỳ vật thể nào trong điều kiện tự nhiên. Trong trường hợp như vậy, rủi ro bị va đập trong cơn bão đối với cấu trúc được bảo vệ bởi EvoDis®-55 thấp hơn nhiều so với cấu trúc không được bảo v.
2. Mức điện áp ảnh hưởng đến Đơn vị EvoDis® tăng theo khoảng cách giữa các điện cực. Trong điều kiện phòng thí nghiệm, khoảng không gian rộng nhất giữa điện cực kim loại và thiết bị thử nghiệm là 4 mét. Trong tự nhiên, một đám mây bão điển hình cách mặt đất khoảng 1,5-2 km. Tham khảo kết quả của thí nghiệm này, Thiết bị EvoDis® chỉ có thể bị sét đánh với điện thế tối thiểu là 700 triệu Volts, điều mà các kiến thức khoa học ngày nay về hiện tượng sét không thể thực hiện được. Một tia sét trung bình được coi là từ 10 đến 120 triệu vôn.
2. Dòng phát xạ corona trong điện áp xung chuyển mạch
Cả hai mẫu (Franklin Rod và EvoDis®-55) đều được tiếp xúc với cả điện áp xung chuyển mạch âm và dương là 300/2500 µsn tại các khoảng không gian 2 mét, 3 mét và 4 mét tương ứng và đo được dòng phát xạ Corona. Các phép đo với điện áp từ 300 kV đến 1000 kV cho thấy EvoDis®-55 cho giá trị cao hơn Franklin Rod ở mỗi lần thử nghiệm. Người ta cũng quan sát thấy dòng phát xạ Corona tăng đối với cả hai mẫu khi điện áp tăng.
Dòng phát xạ hào quang đại diện cho sự phát xạ điện tích trong điều kiện bình thường. Theo đó;
* Trong các điều kiện tự nhiên, Hệ thống chống sét EvoDis® phát ra nhiều điện tích hơn so với các vật thể hoặc cấu trúc được đại diện bởi Franklin Rod.
* EvoDis®-55 phát ra nhiều hào quang hơn cho thấy rằng các cấu trúc được bảo vệ trung hòa nhanh hơn và chúng có nguy cơ sét thấp hơn.
3. Chuyển đổi tỷ lệ bắt điện áp xung trong cùng điều kiện điện hình học
Cả hai mẫu (Franklin Rod và EvoDis®-55) được xếp cạnh nhau theo các dạng hình học khác nhau, tiếp xúc với điện áp cao ở các không gian tương ứng là 2 mét, 3 mét và 4 mét và quan sát thấy mẫu nào trong số hai mẫu thu được nhiều xung hơn.
| Hệ thống bảo vệ | Số Flashover | ||
| Khoảng cách điện cực [m] / Điện áp được áp dụng [kVpeak] | |||
| 2 m, 1200 kVpeak | 3 m, 1750 kVpeak | 4 m, 2200 kVpeak | |
| Franklin Rod | 100 | 100 | 100 |
| EvoDis®-55 | 0 | 0 | 0 |
Điện áp được áp dụng
1. Bất kể khoảng cách điện cực, tức là các điểm đầu ra của tia sét, không có tia sét nào đánh trúng EvoDis®-55 khi có Franklin Rod trong môi trường.
2. Franklin Rod đại diện cho bất kỳ vật thể hoặc cấu trúc nào dưới đám mây bão có thể là một tòa nhà, cột buồm, tháp hoặc một cái cây. Sét xảy ra không thể được ngăn chặn nhưng có thể được ngăn chặn để đánh vào một cấu trúc được bảo vệ. Thí nghiệm này cho thấy rằng cấu trúc được
Kết luận
Tất cả các thử nghiệm và thí nghiệm chỉ ra rằng mẫu EvoDis® có nguy cơ bị sét đánh trực tiếp thấp hơn nhiều so với Thanh Franklin và các đối tượng mà nó đại diện.
Nói cách khác, EvoDis® làm cho những nơi được bảo vệ trở nên vô hình trước tia sét.
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Kiểm tra lực kéo của gió Đại học kỹ thuật Istanbul hệ thống phòng chống sét EvoDis®
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")

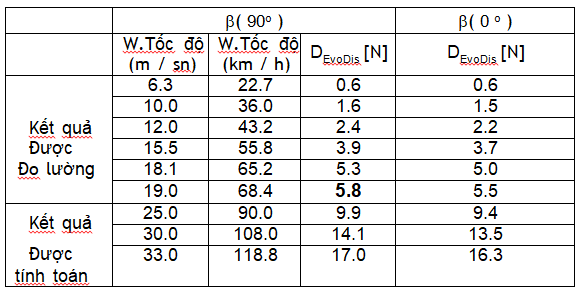

Nghiên cứu này được thực hiện nhằm xác định lực kéo của mô hình Bộ chống sét MTO’s EvoDis®-45..
Điều kiện đo lường
Đối với các tốc độ gió được áp dụng cho đối tượng thử nghiệm; “Quy mô gió Beaufort” được sử dụng.
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Kết luận
Xem xét kết quả của bài kiểm tra, Lực kéo của gió sau đây được tính toán cho các mô hình Hệ thống phòng chống sét EvoDis®:
EvoDis®- 65: 16,8 N EvoDis®- 45: 5,8 N
EvoDis®- 60: 12,1 N EvoDis®- 40: 9,9 N
EvoDis®- 55: 17,0 N EvoDis®- 20: 4,9 N
Các thử nghiệm hiện trường của hệ thống phòng chống sét EvoDis® TURKCELL
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Goal:
Mục tiêu là giảm thiểu nguy cơ sét đánh cho các tháp được bảo vệ bởi Hệ thống Phòng chống Sét EvoDis®
Phương pháp:
Hệ thống Phòng chống Sét EvoDis® là một hệ thống chống sét giúp giảm thiểu nguy cơ sét đánh trực tiếp vào các kết cấu kim loại. Phương pháp để cho thấy thiết bị hoạt động và bảo vệ tháp khỏi tác động của sét là theo dõi sự xuất hiện của sét gần các tháp thử nghiệm và chứng minh rằng sét không đánh vào tháp. Có thể phát hiện sự xuất hiện của sét gần tháp bằng đầu báo sét. Mặc dù địa điểm thử nghiệm là cấu trúc cao nhất và là mục tiêu rõ ràng nhất cho một tia sét trong môi trường, nếu tháp không nhận được bất kỳ tia sét nào mặc dù sét được quan sát gần khu vực thử nghiệm, điều đó chứng tỏ Hệ thống Phòng chống Sét EvoDis® hoạt động thành công.
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Các giai đoạn kiểm tra
Máy dò sét thu thập dữ liệu thường xuyên trong gần năm tháng khi được kết nối với một PC tiêu chuẩn hoạt động trong 24 giờ và ở vị trí cách điểm kiểm tra gần 80 km.
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Các cơn dông và sét đánh thường xuyên xảy ra ở điểm thử nghiệm, đặc biệt là vào các tháng 10, 11 và 12. Tổng số vụ sét đánh gần tháp trong giai đoạn này là 63 vụ. Con số này được phân bổ cho các tháng như sau: 3 vào ngày 16 tháng 10, 5 vào ngày 19 tháng 10, 12 vào ngày 28 tháng 10, 2 vào ngày 12 tháng 11, 9 vào ngày 15 tháng 11, và 32 vào ngày 10 tháng 1210.
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Kết luận
Theo kết quả của cuộc thử nghiệm Hệ thống Phòng chống Sét EvoDis® được thực hiện tại trạm Muğla Kıran Village, 63 tia sét tích cực và tiêu cực được phát hiện trong phạm vi 0-50 mét từ tháp được bảo vệ bởi EvoDisâ và không ai trong số đó phát hiện 63 tia sét đánh vào tháp.
Do ứng dụng này, Hệ thống Phòng chống Sét EvoDis® đã hoàn thành các bài kiểm tra với thành công 100%.
Thử nghiệm ở Vodafone
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Thử nghiệm Hệ thống Phòng chống Sét EvoDis® được thực hiện ở Bodrum - Muğla kéo dài trong 11 tháng, và 48 lần phóng điện tích cực và âm tính được phát hiện từ 0 đến 50 mét gần tháp được bảo vệ bởi EvoDis® . Các tia sét này dự kiến sẽ đánh vào tháp vì nó là vật thể cao nhất và dẫn điện nhất xung quanh, tuy nhiên sau khi Hệ thống Phòng chống Sét EvoDis® được áp dụng trên tháp, không có tia sét nào trong số 48 tia sét đánh trúng tháp thử nghiệm.
AVEA (Türk Telekom)
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Thử nghiệm Hệ thống Phòng chống Sét EvoDis® được tiến hành ở hai địa điểm khác nhau (Kırklareli và Muğla) kéo dài trong 15 tháng, và 106 lần phóng điện tích cực và tiêu cực được phát hiện từ 0 đến 50 mét gần tháp được bảo vệ bởi EvoDisâ. Các tia sét này dự kiến sẽ đánh vào tháp vì nó là vật thể cao nhất và dẫn điện nhất xung quanh, tuy nhiên sau khi Hệ thống Phòng chống Sét EvoDis® được áp dụng trên các tháp, không có tia sét nào trong số 106 tia sét đánh trúng các tháp thử nghiệm.
Kết luận
Do các ứng dụng hiện trường, 217 tia sét âm và dương được phát hiện từ 0-50 mét gần các vị trí thí điểm trong thời gian thử nghiệm.
Không có tia sét nào trong số 217 tia sét này đánh trúng các tháp được bảo vệ bởi Hệ thống Phòng chống Sét EvoDis® và Hệ thống EvoDis® hoàn thành các bài kiểm tra hiện trường với thành công 100%.
Giới thiệu
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
Bằng sáng chế và tài liệu chất lượng
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
.png "Tổng quan 8 mô hình phòng chống sét, đuổi sét, tán sét EvoDis®")
