Thiết bị báo tin từ xa R-Series

Nhà sản xuất: kidde

Mã sản phẩm: RLCD, RLCD-C, RLED, RLED-C, RLED24, GCI

Thiết bị báo tin Kidde R-Series ⭐
✅ là thiết bị báo tin từ xa hiệu suất cao cung cấp chỉ báo trạng thái và các điều khiển phổ biến cho bảng điều khiển báo cháy tương thích ⭐
✅ Gia đình những người truyền tin này cung cấp thông báo LCD hoặc LED. Các mô hình có sẵn với và mà không có các điều khiển chung. Có ba mẫu thiết bị báo tin R-Series, cùng với một đèn LED bộ mở rộng. Có thể kết nối tối đa hai bộ mở rộng với bất kỳ bộ truyền tin nào. Bộ mở rộng bao gồm 24 cặp đèn LED giúp mở rộng khả năng của bất kỳ người đưa tin nào. Tất cả các mẫu thiết bị báo tin đều có đèn LED trạng thái và bộ rung bên trong. Hai kiểu máy có màn hình hiển thị văn bản LCD và một kiểu có 16 cặp Đèn LED cho thông báo vùng. Các mẫu LCD có đèn nền lớn, bốn x hai mươi ký tự trên mỗi dòng, màn hình tinh thể lỏng siêu xoắn. Thiết bị báo tin và bộ mở rộng R-Series được gắn trên một tiêu chuẩn Hộp điện vuông 4 tấc, sử dụng vòng lắp đi kèm. Chúng cũng có thể được gắn trên bề mặt trong hộp thép có khóa. Có ba loại thùng khác nhau. Công cụ phím và giao diện trình báo thông báo đồ họa có sẵn cho Ứng dụng trình truyền tin R-Series. Công tắc phím bật hoặc tắt các điều khiển thông thường. Các thẻ giao diện trình báo tin đồ họa hỗ trợ 32 đèn LED và 16 công tắc trên màn hình bảng đồ họa.

Thông tin sản phẩm

Đặc trưng

• Các kiểu máy LCD có màn hình LCD có đèn nền 4 x 20 ký tự lớn

• Các mô hình LED cung cấp 16 cặp đèn LED để thông báo vùng

• Bộ mở rộng có sẵn mở rộng khả năng với 24 cặp đèn LED

• Có thể kết nối tối đa hai bộ mở rộng cho mỗi người gửi thông báo

• Đèn LED trạng thái và tiêu chuẩn bộ rung bên trong trên tất cả các kiểu máy

• Các điều khiển phổ biến có sẵn cho các kiểu màn hình LED và LCD

• Công tắc phím có sẵn để tắt các điều khiển thông thường

• Gắn hộp điện vuông 4 inch tiêu chuẩn

• Tiêu chuẩn đi dây RS485 loại B hoặc loại A

• Có sẵn các thùng loa một, hai và ba vị trí

• Giao diện Graphic Annunciator, bao gồm điều khiển chung, chỉ báo và 32 LEDS

• Không cần lập trình, đặt địa chỉ và đơn vị nhận tất cả thông tin từ bảng điều khiển

Ứng dụng

- Bộ truyền tin R-Series giao tiếp với FACP trên RS-485 dữ liệu riser. Điều này có thể được cấu hình cho giao tiếp Lớp A hoặc Lớp B. Người đưa tin không cung cấp cách ly lỗi nối đất.

- Các thiết bị truyền tin này là các đơn vị độc lập có thể được cung cấp bởi FACP hoặc bởi một nguồn cung cấp điện đã được phê duyệt.

Thiết bị báo tin từ xa R-Series

Hệ thống dây điện của Annunciator

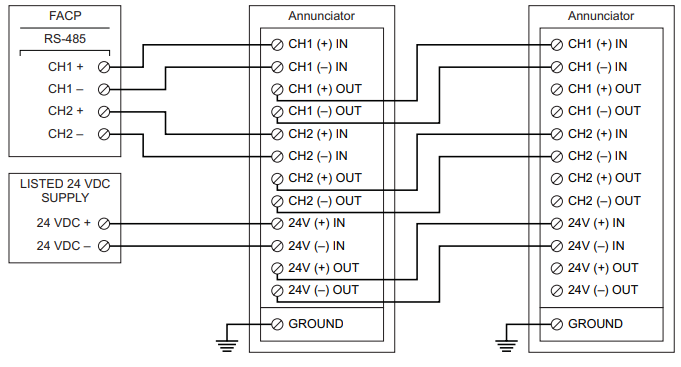

+ Trình truyền tin, Loại A

Thiết bị báo tin từ xa R-Series

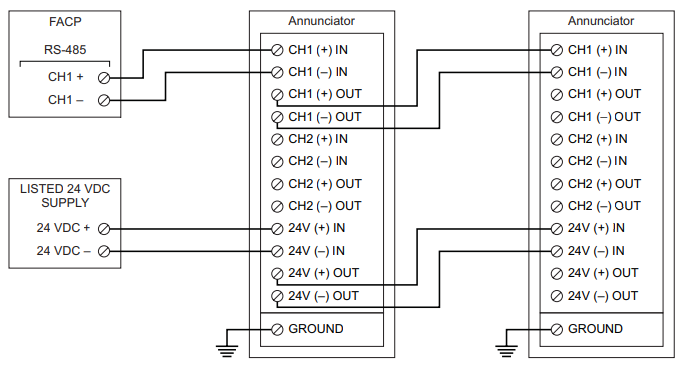

+ Trình truyền tin, Loại B

Thiết bị báo tin từ xa R-Series

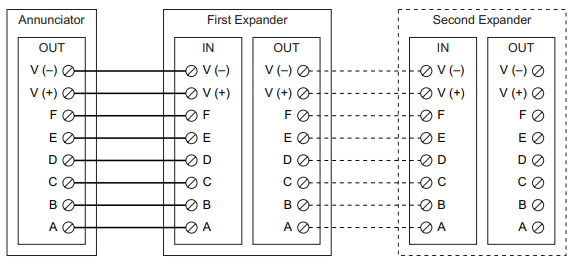

+ Expander

Thiết bị báo tin từ xa R-Series

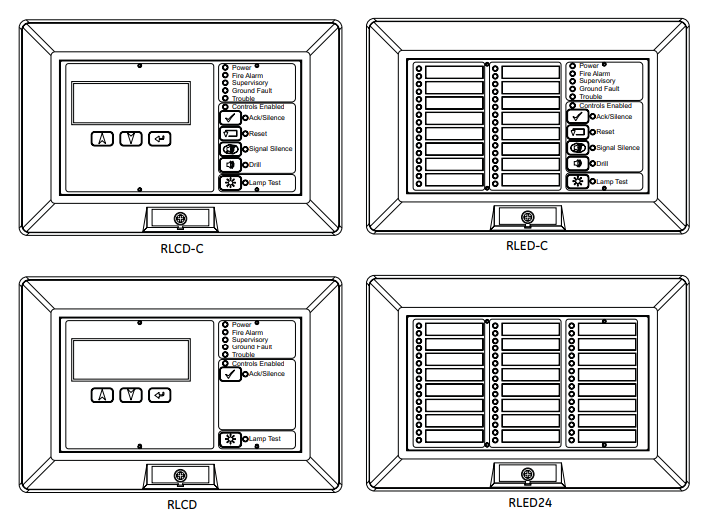

Model	RLCD-C	RLCD	RLED-C	RLED24
Điện áp vận hành	24 VDC
Công suất tiêu chuẩn	99 mA	98 mA	28 mA	6 mA
Coogn suất báo động	115 mA	113 mA	62 mA	34 mA
RS-485	Lớp A hoặc lớp B, 9600 baud
Hệ thống dữ liệu	18 đến 14 AWG (1.0 to 2.5 sq mm) đôi xoắn (tối thiểu 6 lần xoắn mỗi chân). Dây chạy tối đa là 4.000 ft. (1.219 m)
Mạch chuyển đổi từ xa	5 VDC ở 1 mA, nguồn giới hạn, không có người giám sát
Trở kháng lối đất	0
Dây	18 đến 14 AWG (1.0 đến 2.5 sq. mm)
Nơi hiển thị	4 dòng, mỗi dòng 20 ký tự
Kích thước (H x W x D)	5-5/8 x 8-1/2 x 1-1/2 in. (14.3 x 21.4 x 3.8 cm)
Gắn	Hộp điện vuông 4 inch Bắc Mỹ hoặc vỏ được liệt kê
Tiêu chuẩn	UL, ULC
Môi trường	Nhiệt độ: 32 đến 120°F (0 đến 49°C)Độ ẩm: 0 to 93% RH, không ngưng tụ ở 90°F (32°C)

Thông tin đặt hàng

Phần	Mô tả
Trình báo từ xa
K-RLCD	Trình báo tin văn bản LCD không có điều khiển thông thường. Tiếng Anh.
K-RLCD-R	Trình báo tin văn bản LCD không có điều khiển thông thường. Tiếng Anh. Màu đỏ.
K-RLCDF	Trình báo tin văn bản LCD không có điều khiển thông thường. Người Pháp.
K-RLCD-C	Trình báo tin văn bản LCD với các điều khiển thông thường. Tiếng Anh
K-RLCD-CR	Trình báo tin văn bản LCD với các điều khiển thông thường. Tiếng Anh. Màu đỏ.
K-RLCD-CF	Trình báo tin văn bản LCD với các điều khiển thông thường. Người Pháp.
K-RLED-C	Bộ báo tin vùng LED 16 cặp với các điều khiển thông thường. Tiếng Anh.
K-RLED-CR	Bộ báo tin vùng LED 16 cặp với các điều khiển thông thường. Tiếng Anh. Màu đỏ.
K-RLED-CF	Bộ báo tin vùng LED 16 cặp với các điều khiển thông thường. Người Pháp.
