Nút nhấn bằng tay sê-ri GSA-M278 là một phần của hệ thống Kidde’s Signature Series. Ga GSA-M278 là thiết bị báo cháy hoạt động kép của Kidde thiết kế phong cách hiện đại được làm từ lexan bền màu đỏ. Để bắt đầu báo thức, trước tiên hãy nhấc cửa trên được đánh dấu “LIFT THEN PULL HANDLE ”, sau đó kéo tay cầm báo động.
Các tính năng tiêu chuẩn
Lưu ý: Một số tính năng được mô tả ở đây có thể không được hỗ trợ bởi tất cả các hệ thống điều khiển. Kiểm tra Hướng dẫn cài đặt và vận hành bảng điều khiển của bạn để biết chi tiết.
• Ngoại hình quen thuộc truyền thống các mẫu GSA-M270 có thiết kế hình giọt nước quen thuộc của chúng tôi với thao tác kéo tích cực đơn giản và thân kim loại đúc chắc chắn.
• GSA-M278 hoạt động kép một giai đoạn có vỏ Lexan chắc chắn với cơ chế thiết lập lại có phím.
• Thao tác làm vỡ kính Thanh thủy tinh có thể nhìn thấy ở phía trước trên GSA-M270 không cho phép giả mạo.
• Thiết bị thông minh với bộ vi xử lý tích hợp Tất cả các quyết định được thực hiện tại trạm cho phép tốc độ truyền thông thấp hơn trong khi cải thiện đáng kể thời gian phản hồi của bảng điều khiển. Ít nhạy cảm với nhiễu đường dây và đặc tính dây vòng; không bắt buộc phải có dây xoắn hoặc dây bọc.
• Tuân thủ ADA Đáp ứng các yêu cầu của ADA đối với các trạm kéo bằng tay.
• Định địa chỉ điện tử với bộ nhớ không thay đổi Lưu trữ vĩnh viễn địa chỉ có thể lập trình, số sê-ri, loại thiết bị và số công việc. Tự động cập nhật thông tin lịch sử bao gồm giờ hoạt động, ngày bảo trì cuối cùng, số lần báo động và sự cố cũng như thời gian và ngày của lần báo động cuối cùng.
• Lập bản đồ thiết bị tự động Mỗi trạm truyền thông tin đi dây đến bộ điều khiển vòng lặp về vị trí của nó đối với các thiết bị khác trên mạch.
• Hoạt động độc lập Trạm phát ra cảnh báo ngay cả khi việc thẩm vấn thăm dò của bộ điều khiển vòng lặp dừng lại.

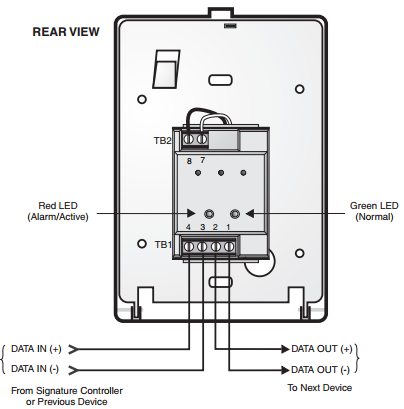

• Đèn LED chẩn đoán Đèn LED trạng thái; nhấp nháy GREEN cho thấy cuộc bỏ phiếu bình thường; nhấp nháy RED hiển thị trạng thái báo động.
• Được thiết kế để hoạt động ở nhiệt độ môi trường cao Cài đặt ở nhiệt độ môi trường lên đến 120 ° F (49 ° C).
Ứng dụng
Đặc tính hoạt động của các trạm báo cháy được xác định bằng mã loại phụ của chúng hoặc “Mã nhân cách”. CẢNH BÁO NORMALLYOPEN - LATCHING (Pesonality Code 1) do nhà máy chỉ định; không yêu cầu cấu hình người dùng. Thiết bị được cấu hình cho hoạt động IDC Lớp B. Tín hiệu ALARM được gửi đến bộ điều khiển vòng lặp khi cần kéo của trạm được vận hành. Tình trạng báo động được chốt tại nhà ga.
Cài đặt

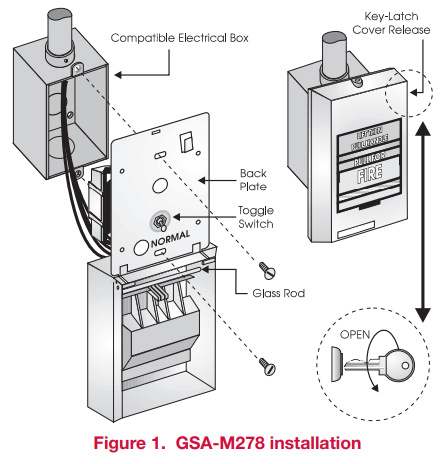

Các nhấn thủ công bằng tay của hệ báo cháy Signature Series một tầng gắn vào các hộp sâu 1 gang 2½ inch (64 mm) ở Bắc Mỹ.
Hai mô hình (270P) yêu cầu hộp vuông 4 inch sâu 1½ inch (38 mm) với nắp nâng 1 gang, ½ inch. Các lỗ mở phải có góc cạnh. Các lỗ tròn không được chấp nhận. Hộp đề xuất: Steel City Model 52-C-13; ở Canada, sử dụng Iberville Model CI52-C-49-1 / 2.
Tất cả các mô hình bao gồm thiết bị đầu cuối phù hợp với kích thước dây từ # 12 đến # 18 AWG (2,5 mm2 đến 0,75 mm2). Kidde khuyến nghị rằng các trạm báo cháy này được lắp đặt theo phiên bản mới nhất được công nhận của mã báo cháy quốc gia và địa phương.
Định địa chỉ điện tử: Bộ điều khiển vòng lặp địa chỉ điện tử từng trạm thủ công, tiết kiệm thời gian quý báu trong quá trình vận hành hệ thống. Không bắt buộc phải cài đặt các công tắc hoặc quay số phức tạp. Mỗi trạm có số sê-ri duy nhất của riêng mình được lưu trong bộ nhớ trên bo mạch. Bộ điều khiển vòng lặp xác định từng thiết bị trên vòng lặp và gán địa chỉ “mềm” cho mỗi số sê-ri. Nếu muốn, các nút có thể được giải quyết bằng công cụ dịch vụ / chương trình chữ ký SIGA-PRO.
Thông số kỹ thuật
Số Catalog | GSA-M270 | GSA-M270P, | GSA-M278 |
Mô tả |
Hành động đơn - Một giai đoạn |
Hành động đơn - hai giai đoạn (Presignal) |
Hành động kép - Một giai đoạn |
Yêu cầu địa chỉ | Sử dụng một mô đun địa chỉ | Sử dụng hai mô đun địa chỉ | Sử dụng một mô đun địa chỉ |
Công suất hiện tại |
Tiêu chuẩn = 250µA Được kích hoạt = 400µA |
Tiêu chuẩn = 396µA Được kích hoạt = 680µA |
Tiêu chuẩn = 250µA Được kích hoạt = 400µA |
Cấu tạo và hoàn thiện |
Diecast Zinc - Red Epoxy, cấu tạo nhôm |
Lexan - Đỏ có trắng |
|
Loại Code | Nhà máy | ||
ĐIện áp vận hành | 15.2 đến 19.95 Vdc (19 Vdc nominal) | ||
Storage and Operating Environment | Nhiệt độ vận hành: 32ºF đến 120ºF (0ºC đến 49ºC) NHiệt độ lưu trữ: -4ºF đến 140ºF (-20ºC đến 60ºC) Độ ẩm : 0 đến 93% RH | ||
LED vận hành |
Đèn LED xanh trên bo mạch - Nhấp nháy khi được thăm dò Đèn LED đỏ trên bo mạch - Nhấp nháy khi có báo động |
||
Khả năng tương thích |
Sử dụng với: Bộ điều khiển vòng lặp đặc trưng |
||
Tiêu chuẩn | UL, ULC, MEA, CSFM, FM |
Thông tin đặt hàng
Số Catalog | Mô tả |
Trọng lượng Ship Wt. lbs (kg) |
GSA-M270 |
Nút báo cháy một giai đoạn, ký hiệu bằng tiếng Anh - Liệt kê UL / ULC |
1 (0.5) |
GSA-M270P |
Nút báo cháy hai giai đoạn (Presignal), ký hiệu bằng tiếng Anh - UL / ULC được liệt kê |
|
GSA-M278 |
Nút báo cháy Double Action (Một giai đoạn), Ký hiệu tiếng Anh - Liệt kê UL / ULC |
Phụ kiện
270-GLR |
20 que thủy tinh - dành cho sê-ri GSA-M270 (CHỈ CÓ ở Hoa Kỳ) |
276-GLR |
20 Que thủy tinh - dành cho dòng GSA-M278 |
