Nguồn cung cấp phụ trợ APS10A

Nhà sản xuất: kidde

Mã sản phẩm: APS10A

Nguồn cung cấp phụ trợ (APS) là UL 864 ⭐
✅ Phiên bản thứ 9 được liệt kê ⭐
✅ Nguồn cấp. Nó là một bộ lọc 24 Vdc được điều chỉnh và giám sát đơn vị có thể dễ dàng được định cấu hình để cung cấp thông báo bổ sung mạch thiết bị (NAC) hoặc nguồn phụ cho Thông báo hàng loạt / Thông tin liên lạc khẩn cấp (MNEC), cũng như an toàn tính mạng, an ninh, và các ứng dụng kiểm soát truy cập. APS chứa mạch để theo dõi và sạc bên trong hoặc pin bên ngoài. Vỏ thép của nó có chỗ cho tối đa hai Pin 24 ampe giờ. Đối với các ứng dụng chỉ kiểm soát truy cập, APS có thể hỗ trợ pin có tổng thời lượng lên đến 65 ampe giờ trong một bao vây bên ngoài. APS có bốn loại B (có thể chuyển đổi thành hai lớp A) NAC. Chúng có thể được kích hoạt trong một hoặc hai nhóm từ các mạch đầu vào kép độc đáo của APS. APS có đèn LED báo nguồn AC có định dạng. APS cũng có chỗ cho và có thể cấp nguồn cho một số các mô-đun. Đây có thể là kênh đôi Signature AA-30 hoặc AA-50 bộ khuếch đại âm thanh, mô-đun UIO và / hoặc GSA-REL. APS có sẵn trong các mô hình 6,5 hoặc 10 ampe. Mỗi đầu ra mạch có công suất ba ampe; tổng số lần rút tiền hiện tại không thể vượt quá xếp hạng của đơn vị.

Thông tin sản phẩm

Đặc trưng

• Cho phép lắp đặt nguồn điện được điều chỉnh và lọc đáng tin cậy ở những nơi cần thiết

• Mở rộng hệ thống hiệu quả về chi phí

• Cung cấp cho đồng bộ hóa thiết bị thông báo Genesis và Tính toàn vẹn nâng cao

• Hỗ trợ hoạt động đầu ra được mã hóa

• Bảo vệ quá dòng tự phục hồi

• Nhiều tốc độ tín hiệu

• Có thể xếp tầng hoặc điều khiển độc lập

• Cấu hình trường dễ dàng

• Đèn LED chẩn đoán trên bo mạch xác định hệ thống dây điện hoặc lỗi bên trong

• Tủ thép có khóa có khóa Kidde tiêu chuẩn với cửa có thể tháo rời

• Có sẵn các kiểu máy 110 và 230 Vac

• Có kích thước dây từ 18 đến 12 AWG

• Công tắc giả mạo tùy chọn

• Tốc độ sạc pin kép

• Một bo mạch chủ mô-đun GSA-UIO6 hoặc GSA-UIO6R

Tiêu chuẩn (CCN)	Mô tả
UL864 9th ed.ition (UOXX)	Hệ thống báo cháy
UL636 (ANET, UEHX7)	Hệ thống và đơn vị báo động
UL609 (AOTX, AOTX7)	Hệ thống và thiết bị báo trộm cục bộ
UL294 (ALVY, UEHX7)	Hệ thống kiểm soát truy cập
UL365 (APAW, APAW7)	Trạm cảnh sát được kết nối với các đơn vị và hệ thống báo trộm
UL1076 (APOU, APOU7)	Đơn vị hệ thống báo trộm độc quyền
UL1610 (AMCX)	Bộ phận báo động ga trung tâm
ULC-S527 (UOXXC)	Bộ điều khiển, Báo cháy (Canada)
ULC-S303 (AOTX7)	Hệ thống và đơn vị báo trộm cục bộ (Canada)
C22.2 No. 205	Thiết bị tín hiệu (Canada)

Ứng dụng

APS cung cấp nguồn và mạch bổ sung cho các thiết bị thông báo và các tải 24 Vdc khác. Nó được liệt kê cho các vị trí khô ráo trong nhà và có thể dễ dàng lắp đặt ở những nơi cần thiết.

Tình trạng lỗi được chỉ báo trên đèn LED chẩn đoán trên bo mạch, mở mạch cảm biến đầu vào APS và rơle sự cố (nếu được lập trình). Mặc dù điều này cung cấp dấu hiệu cho hệ thống chủ, APS vẫn có thể được kích hoạt khi có lệnh. Tiếp điểm AC Fail riêng biệt có sẵn trên bảng mạch APS, có thể được lập trình khi gặp sự cố hoặc AC Fail. Có bảy đèn LED chẩn đoán trên bo mạch: một cho mỗi lỗi NAC, một cho lỗi pin, một cho lỗi nối đất và một cho nguồn AC.

Các mạch kích hoạt đầu vào kép duy nhất của APS có thể được kích hoạt bằng bất kỳ điện áp nào từ 6 đến 45 VDC (được điều chỉnh theo bộ lọc) hoặc 11 đến 33 Vdc (được chỉnh lưu toàn sóng, không được lọc). Mạch đầu vào đầu tiên có thể được cấu hình để kích hoạt 1-4 trong số bốn đầu ra có thể. Mạch đầu vào thứ hai có thể được cấu hình để điều khiển mạch 3 và 4. Khi đầu ra được cấu hình cho hoạt động phụ trợ, các mạch này có thể được cấu hình để luôn bật hoặc tự động tắt 30 giây sau khi mất nguồn AC. Đặc điểm này làm cho các mạch này trở nên lý tưởng cho các ứng dụng giữ cửa. APS cũng có một đầu ra 200 mA 24 Vdc riêng biệt có thể được sử dụng để cấp nguồn cho các mô-đun kích hoạt bên trong.

APS NAC có thể được cấu hình cho đầu ra 3-3-3 tạm thời hoặc liên tục. Đầu ra tỷ lệ tạm thời của California cũng có sẵn trên một số kiểu máy nhất định. Điều này làm cho APS trở nên lý tưởng cho các ứng dụng yêu cầu tốc độ truyền tín hiệu không có sẵn từ hệ thống chính. Ngoài tốc độ tín hiệu được tạo bên trong, APS cũng có thể được cấu hình để tuân theo tốc độ tín hiệu được mã hóa của NAC hệ thống chính. Điều này cho phép mở rộng liền mạch các NAC hiện có. Ở phía trên cùng của vỏ thép, APS có không gian và các trùm gắn để:

• Lên đến hai bộ khuếch đại âm thanh kênh đôi SIGA-AA30 hoặc SIGA-AA50

• Một bo mạch chủ mô-đun GSA-UIO6 hoặc GSA-UIO6R

• Lên đến hai bo mạch chủ mô-đun GSA-UIO2R

• Lên đến hai mô-đun phát hành GSA-REL

• Tối đa hai mô-đun tấm gắn GSA-MP2L Các thiết bị trên ngoài ba khung gắn mô-đun Signature do nhà máy lắp đặt ở bên phải bảng mạch APS.

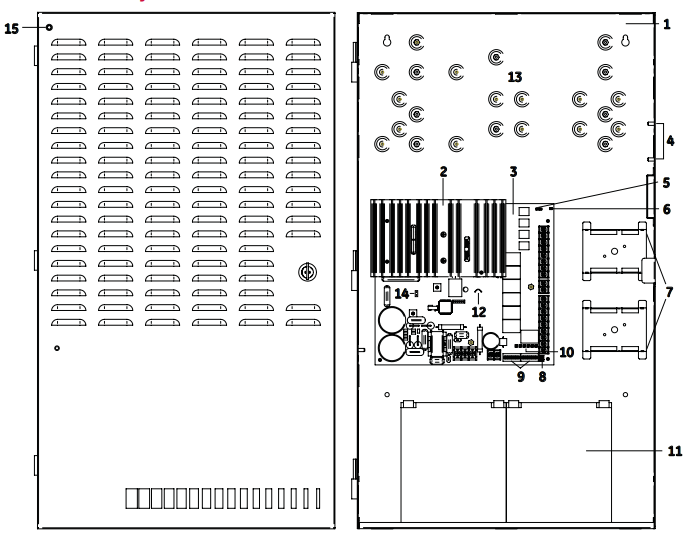

Bố trí tủ

1 Bề ngoài: Nhà thiết bị điện tử và hai khoang chờ pin

2 Tản nhiệt: Phân phối nhiệt ra khỏi bảng mạch

3 Bảng mạch: Cung cấp kết nối cho tất cả các mạch

4 Ngạch công tắc giả mạo: Ngàm gắn 3 TAMP

5 Jumper JP3: Tùy chọn bật hoặc tắt lỗi nối đất

6 LED AC: Bật nguồn AC

7 Giá đỡ: Giá đỡ mô-đun tùy chọn

8 Jumper JP1 và JP2: Tùy chọn NAC loại A hoặc loại B

9 Công tắc DIP: Hai công tắc DIP tám vị trí được sử dụng để cấu hình

10 Đèn LED mạch: NAC, pin và sự cố lỗi nối đất Đèn LED

11 Pin: Tối đa hai pin

12 V 24 Ah vừa với bao vây. Đối với pin lớn hơn, hãy sử dụng pin ngoài tủ (BC-1 hoặc BC-2). 12 Jumper JP4: Jumper sạc pin

13 Khu vực lắp mô-đun tùy chọn (GSA-REL, GSA-UIO6 / 6R / 2, GSAMP2L)

14 Kết nối dây điện từ xa LED

15 Đèn LED từ xa: Cho biết nguồn AC đang bật

Nguồn cung cấp phụ trợ

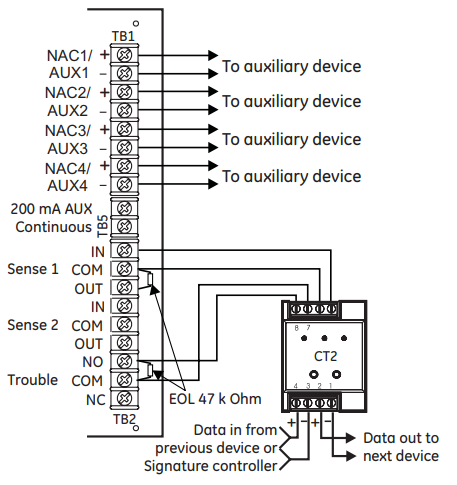

Sự cố nối dây tiếp điện với bốn mạch

AUX Khi tất cả bốn mạch NAC / AUX được định cấu hình là mạch AUX và công tắc DIP SW2-6 BẬT, mô-đun GSA-CT2 phải được sử dụng để giám sát các tiếp điểm sự cố cảm giác 1 và rơle sự cố.

Nguồn cung cấp phụ trợ

Sơ đồ đấu dây

Nguồn cung cấp phụ trợ APS10A

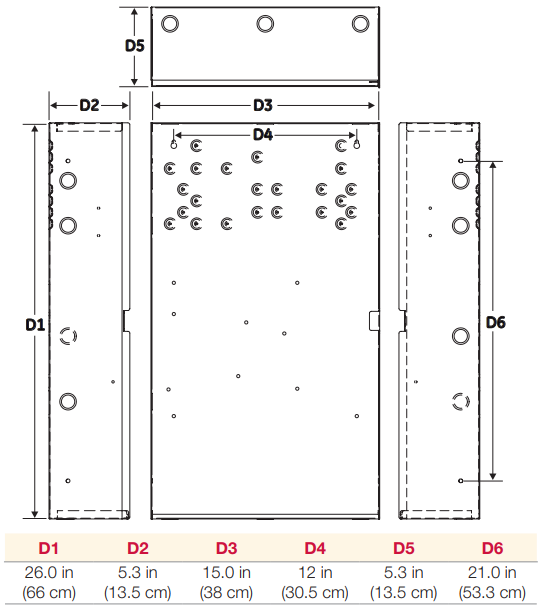

Kích thước

Nguồn cung cấp phụ trợ

Thông số kỹ thuật

Model	6.5 amp APS	10 amp APS
Dòng điện AC	120VAC hoặc 220-240VAC 50/60Hz 390 watts	120VAC hoặc 220-240VAC 50/60Hz 580 watts
Điện áp đầu vào	6 đến 45 Vdc, 11 đến 33 Vrms (FWR and unfiltered DC)
Công suất đầu vào	6 mA @ 24 Vdc, 3 mA @ 12 Vdc, 12 mA @ 45 Vdc
Dòng điện đầu vào (từ một NAC hiện có)	3mA @ 12Vdc, 6mA @ 24Vdc
Tăng cường giám sát nội bộ hiện tại	70mA + 35 mA for each circuit set to AUX
Tăng cường báo động nội bộ hiện tại	270mA
Điện áp đầu ra NAC / AUX	19.1 to 26.85 Vdc
Dòng đầu ra NAC / AUX	Tối đa 3,0 A mỗi mạch (tổng cộng tối đa 10 A hoặc 6,5 A cho tất cả NAC) (tổng cộng tối đa 10 A hoặc 6,5 A cho tất cả AUX) [2]
Lớp NAC/AUX	Lớp B hoặc lớp A
Kích thước dây	18 đến 12 AWG (0.75 đến 2.5 sq mm)
NAC EOL	UL: 15 k Ohm (P/N EOL-15) ULC: Use P/N EOL-P1 15 k Ohm
Đầu ra phụ trợ (liên tục)	1 đầu ra phụ 200 mA chuyên dụng, không được giám sát bởi APS, bao gồm trong tổng dòng điện
Rơ le sự cố thường gặp	Dạng C, 1 A, 30 Vdc (điện trở)
Yêu cầu về pin [1]	6,5 đến 24 Ah cho lửa và tối đa 65 Ah cho các ứng dụng bảo mật Dưới 10 Ah, cắt JP4. 10 Ah trở lên, không cắt JP4.
Giới hạn hiện tại của bộ sạc pin	1,2 A khi dây nhảy ắc quy bị cắt 2.1 A khi dây nhảy ắc quy không bị cắt
Môi trường hoạt động
Nhiệt độ Độ ẩm	32 đến 120 °F (0 đến 49 °C) 0 đến 93% RH, không ngưng tụ
Trỏ kháng lối đất	10 k Ohm
Môi trường cài đặt	Khô ráo
[1] Kích thước pin tối đa mà bảng điều khiển có thể sạc là 24 Ah (12V24A hoặc tương đương) cho các ứng dụng an ninh và cứu hỏa [2] Dòng điện tối đa là 8 ampe đối với các mạch phụ hoạt động khi bảng điều khiển ở chế độ chờ.

Thông tin đặt hàng

Số Catalog	Mô tả	Trọng lượng Wt. lb (kg)
APS6A	6.5 Amp Auxiliary Power Supply	26 (11.8
APS6A/230	6.5 Amp Auxiliary Power Supply (220V)
APS10A	10 Amp Auxiliary Power Supply
APS10A/230	10 Amp Auxiliary Power Supply (220V)

Thiết bị liên quan

12V6A5	12 V, 7.2 Amp Hour Battery, two required	3.4 (1.6)
12V10A	12 V, 10 Amp Hour Battery, two required	9.5 (4.3)
12V17A	12 V, 18 Amp Hour Battery, two required	13 ( 5.9)
12V24A	12 V, 24 Amp Hour Battery, two required	20 (9.07)
12V40A	12 V, 40 Amp Hour Battery, two required (see notes 1, 2)	32 (14.5)
12V50A	12 V, 50 Amp Hour Battery, two required (see notes 1, 2)	40 (18.14)
12V65A	12 V, 65 Amp Hour Battery, two required (see notes 1, 2)	49 (22.2)
3-TAMP	Tamper switch	1.0 (0.6)
BC-1	Battery Cabinet (up to 2 - 40 Amp Hour Batteries)	58 (26.4)
APSEQ	Seismic kit for ABPS series Power Supplies. See note 3
BC-1EQ	Seismic hardening Kit for BC-1 cabinets. Order BC-1 Separately.
