Mô-đun mini đầu vào đơn FX-IDC1B

Nhà sản xuất: kidde

Mã sản phẩm: FX-IDC1B

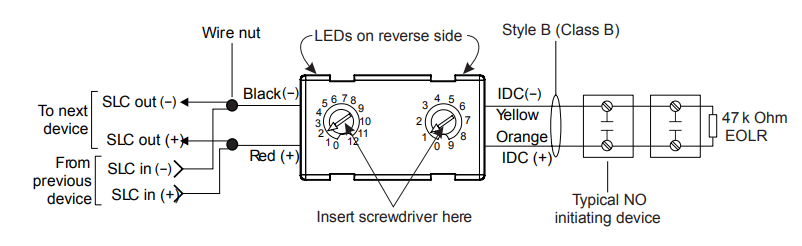

FX-IDC1B kết nối mạch thiết bị khởi động tiếp điểm khô loại thường mở, cảnh báo, giám sát hoặc màn hình (IDC) với bảng điều khiển Kidde. Mô-đun này dành cho hoạt động mạch loại B

Thông tin sản phẩm

- Địa chỉ thiết bị được đặt bằng cách sử dụng hai công tắc xoay nằm ở mặt trước của mô-đun. Một địa chỉ thiết bị là bắt buộc.

- Mô-đun được cấu hình để hoạt động như một loại thiết bị chốt cảnh báo từ nhà máy. Khi tiếp điểm NO của thiết bị khởi động đóng, tín hiệu cảnh báo sẽ được gửi đến bảng điều khiển và tình trạng cảnh báo được chốt tại mô-đun.

- Các loại thiết bị bổ sung có sẵn thông qua lập trình bảng điều khiển phía trước hoặc tiện ích cấu hình. Tham khảo sổ tay tham khảo kỹ thuật bảng điều khiển hiện hành.

Mô-đun mini đầu vào đơn FX-IDC1B

Điện áp dòng mạch tín hiệu	tối đa 20 V peak-to-peak
Tiêu thụ
Tiêu chuẩn Kích hoạt	350 μA 500 μA
Trở kháng lỗi nối đất	10 k ohm
Môi trường hoạt động
Nhiệt độ Độ ẩm	32 to 120°F (0 to 49°C) 0 to 93% RH, noncondensing at 90°F (32°C)
Nhiệt độ bảo quản	–4 to 140°F (–20 to 60°C)
Kích thước dây	12, 14, 16, or 18 AWG wire (2.5, 1.5, 1.0, or 0.75 sq. mm) (Sizes 16 and 18 AWG are preferred)
THiết bị địa chỉ ( 2 thiết bị địa chỉ)	01 to 64 (64 point control panel) 01 to 127 (1000 point control panel)
Khởi động mạch thiết bị (IDC)
Giá trị điện trở EOL Max. circuit resistance Max. circuit capacitance	47 kΩ, (P/N: EOL-47) 50 Ω (25 Ω per wire) 0.1 μF

Thông tin đặt hàng

Model	mô tả	Trọng lượng Ship Weight
FX-IDC1A	Analog Class A Single Input Module	0.50 lbs. (0.23 kg.)
FX-IDC1B	Analog Single Input Mini Module	0.34 lbs. (0.15 kg.)
FX-2WIRE	Analog Class A-B Two-Wire Module	0.50 lbs. (0.23 kg.)
FX-IDC2B	Analog Dual Input Module	0.50 lbs. (0.23 kg.)
FX-2IDCWS	Analog Dual Input Waterflow-Supervisory Module
FX-NAC	Analog NAC Module
FX-RLY	Analog Contact Relay Module
FX-ISO	Analog SLC Fault Isolator Module
