Mô-đun hiển thị phụ địa chỉ Riser GSA-RM1
Mô-đun hiển thị phụ GSA-RM1 Riser ⭐
✅ là thiết bị định địa chỉ tương tự thông minh tạo thành một phần của dòng sản phẩm Kidde's Signature ⭐
✅ Hoạt động thực tế của GSA-RM1 được xác định bởi "mã tính cách" được chọn bởi trình cài đặt, được tải xuống mô-đun từ bộ điều khiển vòng lặp Signature trong quá trình cấu hình hệ thống.
- Tùy thuộc vào tính cách được chỉ định của họ, các Mô-đun Màn hình Riser có thể được sử dụng để giám sát các bộ định sóng điện thoại hoặc âm thanh 70 Vac, âm thanh 25 Vac hoặc 12 Vdc đến 24 Vdc.
- Khi mất tín hiệu, tủ điều khiển báo cháy báo trạng thái cảnh báo. Mô-đun Riser Monitor yêu cầu một địa chỉ mô-đun
Các tính năng tiêu chuẩn
• Thời gian trễ có thể điều chỉnh
- 0 - 75 giây (mặc định 15 giây)
• Theo dõi công suất âm thanh hoặc bộ định sóng điện thoại
- Báo cáo tình trạng sự cố khi điện áp trên riser giảm xuống dưới ngưỡng sự cố.
• Cắm vào (UIO) hoặc ngàm 2 băng tiêu chuẩn
- Các phiên bản UIO cho phép cài đặt nhanh chóng khi yêu cầu nhiều mô-đun. Phiên bản gắn kết 2 băng đảng lý tưởng cho các vị trí xa yêu cầu một mô-đun duy nhất.
• Bản đồ thiết bị tự động
- Mô-đun Chữ ký truyền thông tin đến bộ điều khiển vòng lặp về vị trí mạch của chúng đối với các thiết bị Chữ ký khác trên vòng dây.
• Địa chỉ điện tử
- Các địa chỉ có thể lập trình được tải xuống từ bộ điều khiển vòng lặp, PC hoặc Công cụ Dịch vụ / Chương trình Chữ ký SIGA-PRO. Không có công tắc hoặc mặt số để đặt.
• Thiết bị thông minh với bộ vi xử lý
- Tất cả các quyết định được thực hiện tại mô-đun để cho phép tốc độ truyền thông thấp hơn với thời gian phản hồi của bảng điều khiển được cải thiện đáng kể và ít nhạy cảm hơn với nhiễu đường dây và các đặc tính của hệ thống dây vòng; không bắt buộc phải có dây xoắn hoặc dây bọc.
• Bộ nhớ không bay hơi
- Lưu trữ vĩnh viễn số sê-ri, loại thiết bị và số công việc. Tự động cập nhật thông tin lịch sử bao gồm giờ hoạt động, ngày bảo trì gần đây nhất, số lần báo động và sự cố cũng như thời gian và ngày diễn ra sự kiện gần đây nhất.
Ứng dụng
GSA-RM1 gắn với hộp điện hai gang tiêu chuẩn của Bắc Mỹ, lý tưởng cho các vị trí chỉ cần một mô-đun. Các kết nối I / O và vòng lặp dữ liệu riêng biệt được thực hiện cho từng mô-đun

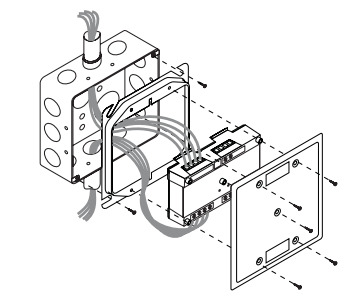

Cài đặt
GSA-RM1: gắn vào hộp 2 băng sâu 2-1 / 2 inch (64 mm) ở Bắc Mỹ và hộp vuông 4 inch sâu 1-1 / 2 inch (38 mm) với nắp 2 băng và gắn GSA-MP tấm. Các thiết bị đầu cuối phù hợp với kích thước dây từ # 12 đến # 18 AWG (2,5 mm2 đến 0,75 mm2).

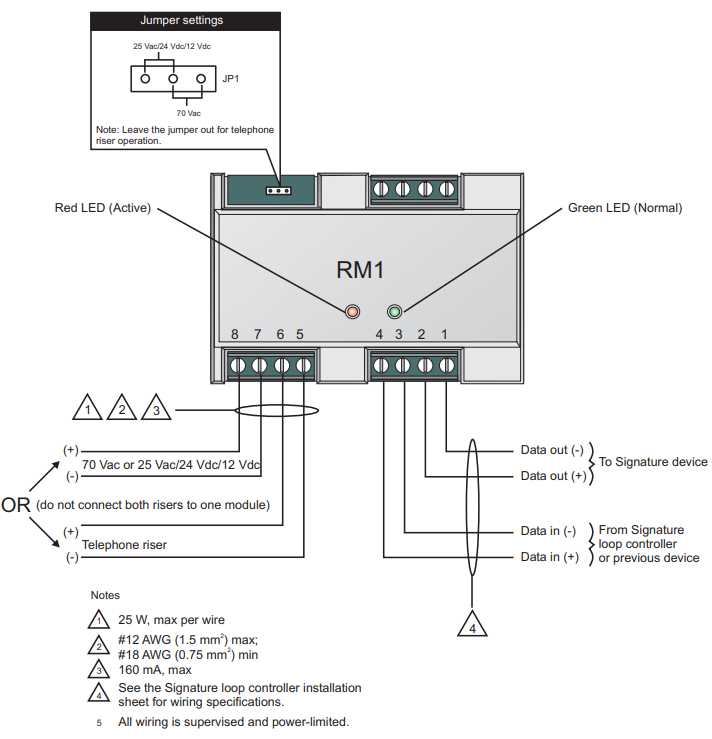

Hệ thống dây thường (GSA-RM1)
Các mô-đun sẽ chấp nhận # 18 AWG (0,75mm2 ), # 16 (1,0mm2 ), # 14 AWG (1,50mm2 ) và # 12 AWG (2,50mm2 ) kích thước dây. Lưu ý: Kích thước # 16 AWG (1,0mm2 ) và # 18 AWG (0,75mm2 ) được ưu tiên cho dễ cài đặt. Xem tờ danh mục Bộ điều khiển vòng lặp chữ ký để biết thông số kỹ thuật yêu cầu dây chi tiết.
Thông số kỹ thuật
Gắn (GSA-RM1) |
Hộp 2 gang sâu 2 ½ inch (64 mm) ở Bắc Mỹ; Hộp vuông 4 inch sâu 1½ inch (38 mm) với nắp 2 băng và tấm gắn GSA-MP |
Gắn (GSAMRM1) | Plugs UIO2R, UIO6R or UIO6 Motherboards |
Tiêu thụ hiện tại | |
Tiêu chuẩn Kích hoạt |
200 µA 200 µA |
Tối đa đầu vào Điện áp |
|
Hiển thị Riser |
12 Vdc + 15% 24 Vdc + 15% 25 Vac + 15% 70 Vac + 15% 28 Vdc |
Điện thoại Đầu vào |
|
12 Vdc 24 Vdc 25 Vac 70 Vac Telephone 24 Vdc |
10 mA dc 10 mA dc 10 mA rms 10 mA rms 20 mA dc |
Riser tải | |
70 Vac 25 Vac 24 Vdc 12 Vdc Telephone |
Z > 11k Ohm Z > 1k Ohm R > 2.4k Ohm (2 amps) R > 1.2k Ohm R > 1.2k Ohm, Z > 1.2k Ohm |
Ngưỡng sự cố | Approximately 25% of riser input |
Hệ thống dây | Suitable for #12 to #18 AWG (2.5 mm² to 0.75mm²) |
Mã code | Two Selectable Codes Available |
Địa chỉ yêu cầu | Sử dụng 1 địa chỉ |
Điện áp vận hành | 15.2 to 19.95 Vdc |
Cấu trúc | Polymer kỹ thuật cao |
Lưu trữ và môi trường vận hành |
Nhiệt độ vận hành: 32° F to 120° F (0° C to 49° C) Nhiệt độ lưu trữ: -4° F to 140° F (-20° C to 60° C) Độ ẩm: 0 to 93% RH |
LED vận hành |
On-board Green LED - Flashes when polled; On-board Red LED - Flashes when in alarm/active |
Khả năng tương thích |
Sử dụng với: Bộ điều khiển vòng lặp đặc trưng |
Chứng chỉ | UL, ULC, MEA, CSFM |
Thông tin đặt hàng
Catalog Number | Mô tả | Ship Wt. lbs (kg) |
GSA-RM1 | Riser Monitor Module (Standard Mount) - UL/ULC Listed | 0.5 (0.23) |
GSA-MRM1 | Riser Monitor Module (Plug-in) - UL/ULC Listed | 0.18 (0.08) |
