Mô-đun đầu vào đầu ra plug-in (UIO) GSA-MIO
Các mô-đun đầu vào / đầu ra GSA-IO ✔️
✅ thông minh các thiết bị có thể định địa chỉ tạo thành một phần của dòng Kidde’s Signature về các sản phẩm ✔️
✅ Hoạt động thực tế của GSA-IO và MIO được xác định bởi "mã tính cách" được chọn bởi trình cài đặt, được tải xuống mô-đun từ bộ điều khiển vòng lặp chữ ký trong quá trình cấu hình hệ thống ✔️
✅ Tùy thuộc vào tính cách được chỉ định của họ, Mô-đun Đầu vào / Đầu ra cung cấp các phương thức hoạt động sau:
• Đầu ra với đầu vào màn hình (hai tính cách)
• Đầu vào / đầu ra có thể lập trình (tám tính cách) mỗi mô-đun IO yêu cầu một địa chỉ mô-đun.
Các tính năng tiêu chuẩn
• 10 mô-đun trong một nhiều ứng dụng bao gồm rơle cảnh báo thường mở hoặc thường đóng và các đầu vào cảnh báo có chốt hoặc không chốt. Trình cài đặt chọn một trong tối đa 10 mã tính cách để tải xuống từ bộ điều khiển vòng lặp.
• Thời gian trễ có thể điều chỉnh Người dùng đặt thời gian phản hồi dự kiến (5 - 120 giây) để có sự linh hoạt tối đa.
• Các phiên bản UIO cắm vào (UIO) hoặc 1-gang tiêu chuẩn cho phép cài đặt nhanh chóng khi cần nhiều mô-đun. Phiên bản gắn kết 1 băng đảng lý tưởng cho các vị trí xa yêu cầu một mô-đun duy nhất.
• Lập bản đồ thiết bị tự động Mô-đun chữ ký truyền thông tin đến bộ điều khiển vòng lặp về vị trí mạch của chúng đối với các thiết bị chữ ký khác trên vòng dây.
• Định địa chỉ điện tử các địa chỉ có thể lập trình được tải xuống từ bộ điều khiển vòng lặp, PC hoặc công cụ dịch vụ / chương trình chữ ký SIGA-PRO. Không có công tắc hoặc mặt số để đặt.
• Thiết bị thông minh với bộ vi xử lý tất cả các quyết định đều được thực hiện tại mô-đun để cho phép tốc độ truyền thông thấp hơn với thời gian phản hồi của bảng điều khiển được cải thiện đáng kể và ít nhạy cảm hơn với các đặc tính của nhiễu đường dây và dây vòng; không bắt buộc phải có dây xoắn hoặc dây bọc.
Ứng dụng
GSA-MIO là một phần của dòng mô-đun Signature Series plug-in của UIO. Nó hoạt động giống hệt GSA-IO, nhưng tận dụng tính linh hoạt của mô-đun và cài đặt dễ dàng, đặc trưng cho tất cả các mô-đun UIO. Bo mạch chủ UIO hai và sáu mô-đun có sẵn. Chúng có thể chứa các riser riêng lẻ cho từng mô-đun trên bo mạch hoặc các riser được chia sẻ bởi bất kỳ tổ hợp nào của các mô-đun UIO của nó. Tất cả các kết nối dây được thực hiện với các khối thiết bị đầu cuối trên bo mạch chủ. Các tổ hợp UIO có thể được gắn trong các thùng Kidde
Cài đặt

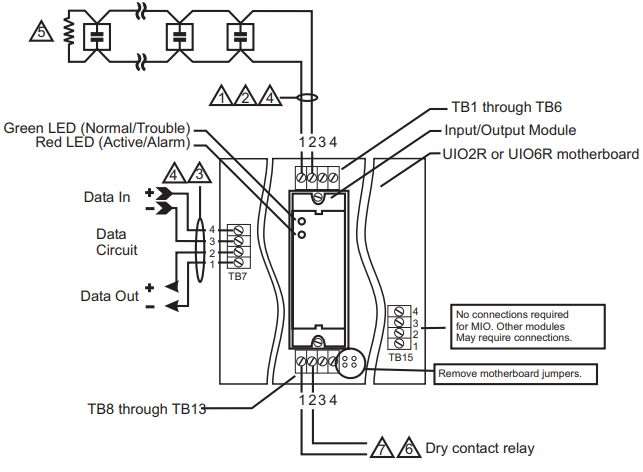

GSA-MIO: gắn bo mạch chủ UIOxR bên trong vỏ bọc Kidde phù hợp với vít và vòng đệm được cung cấp. Cắm mô-đun vào bất kỳ vị trí nào có sẵn trên bo mạch chủ và cố định mô-đun vào bo mạch chủ bằng các vít cố định. Kết nối dây được thực hiện với các thiết bị đầu cuối trên bo mạch chủ (xem sơ đồ đấu dây). Các thiết bị đầu cuối của bo mạch chủ UIOxR phù hợp với kích thước dây từ # 12 đến # 18 AWG (2,5 mm2 đến 0,75 mm2)
Thông số kỹ thuật
Model | GSA-IO | GSA-MIO |
Mô tả |
Mô-đun đầu vào / đầu ra tiêu chuẩn gắn kết |
Mô-đun đầu vào / đầu ra plug-in (UIO) |
Gắn kết |

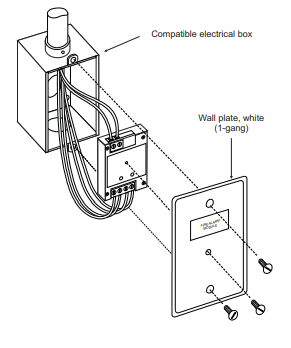

Hộp một gang sâu 2 inch (64 mm) ở Bắc Mỹ và hộp vuông 4 inch sâu 1½ inch (38 mm) với nắp onegang và tấm gắn GSA-MP |
Chỉ cắm vào bo mạch chủ UIO2R hoặc UIO6R. |
Hiện hành | ||
Tiêu chuẩn Kích hoạt |
250 µA 430 µA |
|
Loại Relay | Form A hoặc B | |
Xếp loại | 24 Vdc: 2 A. 120 Vac: 0.5 A (
(Không được xếp hạng cho tải điện dung) |
|
Khởi động mạch thiết bị | ||
Điện trở EOL (cuối dòng)
Tối đa điện trở mạch Tối đa điện dung mạch |
UL/ULC listed 47k Ohm
50 Ohm (25 Ohms per wire) 0.1 µF |
|
Hệ thống dây điện |
Thích hợp cho # 12 đến # 18 AWG (2,5 mm² đến 0,75mm²) |
|
Mã Codes |
Mười mã có thể lựa chọn có sẵn |
|
Yêu cầu địa chỉ | Dùng 1 mô đun địa chỉ | |
Điện áp vận hành | 15.2 đến 19.95 Vdc (19 Vdc nominal) | |
Cấu tạo | Cấu tạo Polymer cao cấp | |
Environment | ||
Nhiệt độ vận hành Nhiệt độ lưu trữ Độ ẩm |
32° F đến 120° F (0° C đến 49° C) -4° F đến 140° F (-20° C đến 60° C) 0 đến 93% RH |
|
Vận hành LED |
Đèn LED xanh trên bo mạch - Nhấp nháy khi được thăm dò ý kiến; Đèn LED đỏ trên bo mạch - Nhấp nháy khi báo động / hoạt động |
|
Khả năng tương thích |
Sử dụng GSA-IO và GSA-MIO với: Bộ điều khiển vòng lặp đặc trưng Cắm GSA-MIO vào: Bo mạch chủ UIO6R hoặc UIO2R |
|
Tiêu chuẩn | UL, ULC, MEA, CSFM |
Thông tin đặt hàng
Số catalog | Mô tả | Trọng lượng Ship Wt. lbs (kg) |
GSA-IO |
Mô-đun đầu vào / đầu ra (Giá đỡ tiêu chuẩn) - UL/ULC Listed |
0.34 (0.15) |
GSA-MIO |
Mô-đun đầu vào / đầu ra (Plug-in) - UL/ULC Listed |
0.22 (0.10) |
Thiết bị liên quan
27193-11 |
Hộp gắn bề mặt - Red, 1-gang |
2 (1.2) |
27193-16 |
Hộp gắn bề mặt - White, 1-gang |
2 (1.2) |
GSA-UIO2R |
Bảng mô-đun đầu vào-đầu ra phổ quát với đầu vào Riser - Hai vị trí mô-đun |
0.32 (0.15) |
GSA-UIO6R |
Bảng mô-đun đầu vào-đầu ra phổ quát với đầu vào Riser - Sáu vị trí mô-đun |
0.62 (0.28) |
MFC-A |
Tủ được liệt kê UL để gắn các mô-đun giải phóng, màu đỏ với chữ “FIRE” màu trắng. |
7.0 (3.1) |
GSA-MB4 |
Giá đỡ lắp bộ phát tín hiệu (cho phép gắn hai mô-đun 1 băng trong hộp 2 băng) |
0.4 (0.15) |
GSA-MP1 |
Tấm gắn mô-đun chữ ký , 1 footprint |
1.5 (0.70) |
GSA-MP2 |
Tấm gắn mô-đun chữ ký, 1/2 footprint |
0.5 (0.23) |
GSA-MP2L |
Tấm gắn mô-đun Signature, 1/2 dấu chân mở rộng |
1.02 (0.46) |
