Mô đun tín hiệu đầu vào đơn Kidde GSA-CC1

Mô đun tín hiệu đầu vào đơn Kidde GSA-CC1

Nhà sản xuất: kidde

Mã sản phẩm: GSA-CC1

Các mô-đun tín hiệu đầu vào đơn GSA-CC1 là một phần của hệ thống dòng Signature của Kidde ⭐
✅ Chúng là các thiết bị định địa chỉ tương tự thông minh được sử dụng để kết nối, ⭐
✅nhận lệnh từ bộ điều khiển vòng lặp, tín hiệu Class B được giám sát hoặc các mạch điện thoại đến đầu vào nguồn tương ứng của chúng. Đầu vào nguồn có thể là phân cực 24 Vdc để vận hành các thiết bị tín hiệu nghe được và nhìn thấy được hoặc 25 và 70 VRMS để vận hành loa sơ tán âm thanh và điện thoại của lính cứu hỏa. Hoạt động thực tế của GSA-CC1 được xác định bởi “mã tính cách” do trình cài đặt chọn. Nó được tải xuống mô-đun từ bộ điều khiển vòng lặp Signature trong quá trình cấu hình hệ thống.

Thông tin sản phẩm

GSA-CC1 gắn với hộp điện hai băng tiêu chuẩn của Bắc Mỹ, làm cho chúng trở nên lý tưởng cho những vị trí chỉ cần một mô-đun. Các kết nối I / O và vòng lặp dữ liệu riêng biệt được thực hiện cho mỗi mô-đun.

Các tính năng tiêu chuẩn

• Chọn đầu vào đơn và đầu vào kép (riser) sử dụng để kết nối tín hiệu nghe / nhìn thấy 24 Vdc được giám sát mạch, hoặc điện thoại và sơ tán âm thanh 25 và 70 VRMS mạch đến đầu vào nguồn của chúng.

• Bộ tạo nhạc chuông Khi được định cấu hình cho các mạch điện thoại, GSA-CC1 tạo ra tín hiệu nhạc chuông riêng, loại bỏ sự cần thiết phải có mạch chuông.

• Plug-in (UIO) hoặc ngàm 2 băng tiêu chuẩn các phiên bản UIO cho phép cài đặt nhanh chóng khi có nhiều mô-đun được yêu cầu. Phiên bản gắn kết 2 băng đảng lý tưởng cho điều khiển từ xa các vị trí yêu cầu một mô-đun duy nhất.

• Bản đồ thiết bị tự động mô-đun chữ ký truyền thông tin đến bộ điều khiển vòng lặp liên quan đến vị trí mạch của họ đối với chữ ký khác các thiết bị trên vòng dây.

• Địa chỉ điện tử Địa chỉ có thể lập trình được tải xuống từ bộ điều khiển vòng lặp, PC hoặc Công cụ dịch vụ / chương trình chữ ký SIGA-PRO; không có công tắc hoặc quay số để đặt.

• Thiết bị thông minh với bộ vi xử lý tất cả các quyết định được thực hiện tại mô-đun để cho phép tốc độ truyền thông thấp hơn với bảng điều khiển được cải thiện đáng kể thời gian đáp ứng và ít nhạy cảm hơn với tiếng ồn đường dây và hệ thống dây điện vòng lặp tính chất; không bắt buộc phải có dây xoắn hoặc dây bọc.

• Phát hiện lỗi nối đất theo địa chỉ Phát hiện các lỗi tiếp đất ngay dưới cấp thiết bị.

Ứng dụng

Hoạt động của GSA-CC1 được xác định bởi mã loại phụ của chúng hoặc “Mã nhân cách”. Mã được chọn bởi trình cài đặt tùy thuộc vào ứng dụng mong muốn và được tải xuống từ bộ điều khiển vòng lặp. Mã 5 và 6 chỉ áp dụng cho GSA-CC1 / MCC1. Mã 7 chỉ được gán cho GSA-CC2 / MCC2 và tự động áp dụng cho cả hai mạch (A và B).

Cài đặt

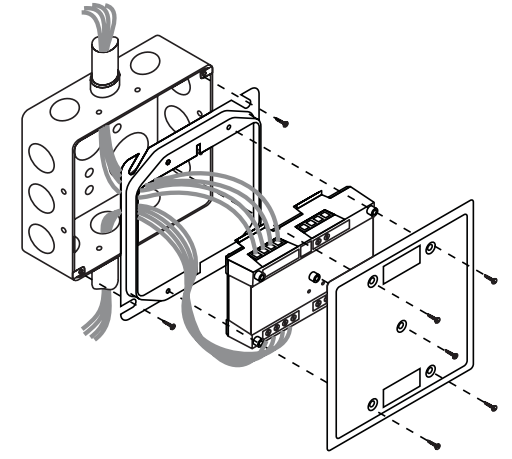

GSA-CC1 và GSA-CC2: gắn kết với Bắc Mỹ Hộp hai gang sâu 2-1 / 2 inch (64 mm) và 1-1 / 2 inch (38 mm) hộp vuông sâu 4 inch với nắp hai băng và GSA-MP các tấm lắp. Các thiết bị đầu cuối phù hợp với # 12 đến # 18 AWG (2,5 mm2 đến 0,75 mm2 ) kích thước dây.

Mô đun tín hiệu đầu vào đơn Kidde GSA-CC1

Thông số kỹ thuật

Số catalog	GSA-CC1	GSA-MCC1	GSA-CC2	GSA-MCC2
Description	Mô đun đầu vào đơn (Riser) Mô đun tín hiệu		Mô đun đầu vào kép(Riser) Mô đun tín hiệu
Loại code	50 (bộ xuất xưởng) Hai loại phụ (mã code) có sẵn		51 (bộ xuất xưởng) Một loại phụ (mã code) có sẵn (đặt tại nhà máy)
Yêu cầu địa chỉ	Sử dụng 1 mô đun địa chỉ		Sử dụng 2 mô đun địa chỉ
Cảnh báo hệ thống dây	Thích hợp cho # 12 đến # 18 AWG (2,5 mm² đến 0,75mm²)
Nơi gắn	Hộp hai gang sâu 2 inch (64 mm) ở Bắc Mỹ và hộp vuông 4 inch sâu 1½ inch (38 mm) có nắp 2 gang và tấm gắn GSA-MP	Cắm vào bo mạch chủ UIO2R, UIO6R hoặc UIO6	Hộp hai gang sâu 2 inch (64 mm) ở Bắc Mỹ và hộp vuông 4 inch sâu 1½ inch (38 mm) có nắp 2 gang và tấm gắn GSA-MP	Cắm vào Bo mạch chủ UIO2R, UIO6R hoặc UIO6
Công suất hiện tại	Tiêu chuẩn = 223µA Kích hoạt = 100µA
Điện áp hoạt động	15.2 đến 19.95 Vdc (19 Vdc nominal)
Công suất đầu ra	24 Vdc = 2 amps 25 V Audio = 50 watts 70 V Audio = 35 watts
Cấu tạo	Polymer kỹ thuật cao
Môi trường lưu trữ và vận hành	Nhiệt độ làm việc : 32°F đến 120°F (0°C đến 49°C) Nhiệt độ lưu trữ: -4°F đến 140°F (-20°C đến 60°C) Độ ẩm: 0 to 93% RH
Hoạt động của LED	Đèn LED xanh trên bo mạch - Nhấp nháy khi được thăm dò Đèn LED đỏ trên bo mạch - Nhấp nháy khi báo động / hoạt động
Khả năng tương thích	Sử dụng với: Bộ điều khiển vòng lặp chữ ký
Tiêu chuẩn	UL, ULC, CSFM, MEA, FM

Thông tin đặt hàng

Số catalog	Mô tả	Trọng lượng Ship Wt. lbs (kg)
GSA-CC1	Mô-đun tín hiệu đầu vào đơn (Giá đỡ tiêu chuẩn) - UL/ULC Listed	0.5 (0.23)
GSA-MCC1	Mô-đun tín hiệu đầu vào đơn (Gắn kết UIO) - UL/ULC Listed	0.18 (0.08)
GSA-CC2	Mô-đun tín hiệu đầu vào kép (Giá đỡ tiêu chuẩn) - UL/ULC Listed	0.5 (0.23)
GSA-MCC2	Mô-đun tín hiệu đầu vào kép (UIO Mount) - UL/ULC Listed	0.18 (0.08)

Thiết bị liên quan

27193-21	Hộp gắn bề mặt - Đỏ, 2 băng	2 (1.2)
27193-26	Hộp gắn bề mặt - Trắng, 2 băng	2 (1.2)
GSA-UIO2R	Bảng mô-đun đầu vào-đầu ra phổ quát với đầu vào Riser - Hai vị trí mô-đun	0.32 (0.15)
GSA-UIO6R	Bảng mô-đun đầu vào-đầu ra phổ quát với đầu vào Riser - Sáu vị trí mô-đun	0.62 (0.28)
GSA-UIO6	Bảng mô-đun đầu vào-đầu ra phổ quát - Sáu vị trí mô-đun	0.5 (0.23)
GSA-MP2L	Tấm gắn mô-đun Signature, 1/2 dấu chân mở rộng	1.02 (0.46

Phụ kiện

MFC-A	Tủ cứu hỏa đa năng - Màu đỏ, hỗ trợ Chữ ký Tấm gắn mô-đun	7.0 (3.1)
GSA-MP1	Tấm gắn mô-đun chữ ký, 1 dấu	1.5 (0.70)
GSA-MP2	Tấm gắn mô-đun chữ ký, 1/2 footprint	0.5 (0.23)
GSA-MP2L	Tấm gắn mô-đun Signature, 1/2 dấu mở rộng	1.02 (0.46)
