Mô đun phát hành địa chỉ GSA-REL
GSA-REL là một mô-đun có địa chỉ tương tự ✔️
✅ giao tiếp trực tiếp với bộ điều khiển vòng lặp chữ ký của bảng báo cháy. GSA-REL✔️
✅ điều khiển hệ thống phun nước, hành động trước và xả lũ, và cũng có thể được sử dụng để giải phóng các chất chữa cháy như CO2, Halon, bọt. Mô-đun được cấu hình sẵn tại hiện trường và cung cấp nhiều tùy chọn để đảm bảo dịch vụ đáng tin cậy, đồng thời ngăn chặn việc giải phóng chất chữa cháy không cần thiết.
Ngoài vai trò là một thành phần mạng thông minh, hte GSA-REL còn giao tiếp với một số thiết bị thông thường. Những điều này cung cấp hành động thủ công của các chức năng hủy bỏ, giải phóng và ngắt kết nối dịch vụ. Cùng với GSA-REL, họ tạo ra một gói ngăn chặn hỏa hoạn hoàn chỉnh. Không cần bảng điều khiển rời vì GSA-REL tận dụng tối đa cơ sở hạ tầng truyền thông của bảng điều khiển hiện tại. Thí nghiệm đảm bảo cài đặt chi phí thấp với tất cả các lợi ích của việc đốt cháy và kiểm soát tương tự dòng chữ ký. Bảy mạch trên bo mạch cung cấp khả năng linh hoạt bổ sung. Mỗi máy chủ GSA-REL.
Hai mạch giải phóng lớp B được giám sát
Hai NAC trước khi phát hành lớp B được giám sát
Một mạch đầu vào nhả thủ công lớp B được giám sát (chốt)
Một mạch hủy bỏ lớp B được giám sát cho công tắc hủy bỏ mở danh định (không chốt)
Một đầu ra báo động đầu tiên liên tục (tiếp điểm dạng C)
GSA-REL cũng bao gồm một loạt bộ hẹn giờ tích hợp để xác định khoảng thời gian hủy bỏ quy trình và trình tự giải phóng. Các bộ hẹn giờ này được định cấu hình dễ dàng tại hiện trường và cung cấp một loạt các tùy chọn linh hoạt cao.
Các tính năng tiêu chuẩn
• Lý tưởng cho hệ thống phun nước, tiền hành động và hệ thống phun nước: Thích hợp cho một loạt các ứng dụng phun nước và các chất chữa cháy như CO2 và Halon.
• Bộ hẹn giờ tích hợp: Thời lượng có thể lựa chọn để hủy bỏ, thủ công và tự động, trì hoãn.
• Bốn chế độ hủy bỏ: Trường có thể định cấu hình xác định cách bộ hẹn giờ hoạt động khi chức năng hủy bỏ được bắt đầu.
• Mạch được giám sát mà bạn có thể dựa vào: Hai mạch giải phóng loại B và hai mạch giải phóng trước được cung cấp sẵn.
• Vận hành thủ công giúp giữ quyền kiểm soát tối ưu trong tầm nhìn: GSA-REL có mạch đầu vào nhả thủ công cũng như mạch đầu vào hủy bỏ thủ công.
• Phản hồi hoàn toàn tự động không để lại bất kỳ cơ hội nào. Rơ le form-C của mô-đun này lý tưởng cho các quy trình chuẩn bị phòng.
• Bản đồ thiết bị tự động đơn giản hóa việc cài đặt Mô-đun chữ ký truyền trực tiếp đến bộ điều khiển vòng lặp vị trí mạch của chúng với các thiết bị chữ ký thay đổi hình dạng trên vòng dây.
Ứng dụng

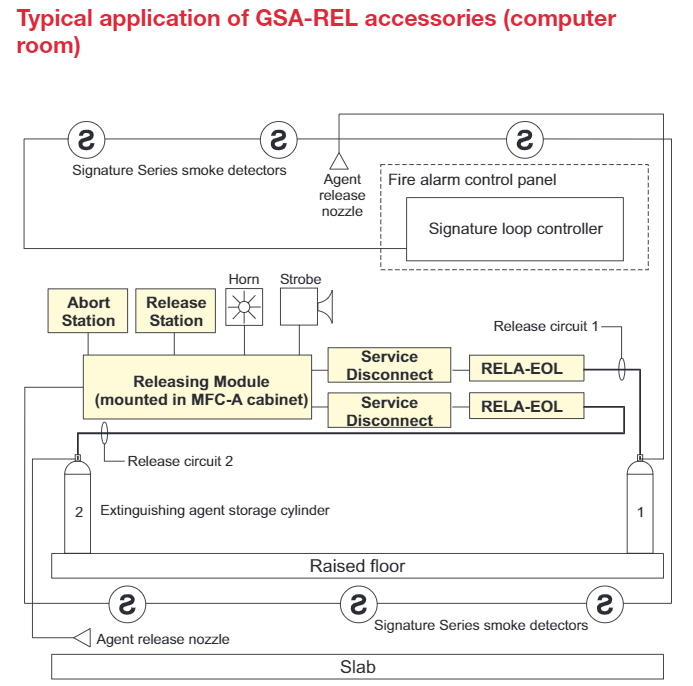

Mô-đun phát hành GSA-REL là một thành phần mạng cung cấp khả năng kiểm soát các quy trình dập lửa. Nó đáp ứng nhiều mục đích giống như một bảng điều khiển phát hành độc lập, nhưng hỗ trợ Máy dò Dòng Chữ ký như một phần không thể thiếu của hệ thống triệt tiêu. GSA-REL dễ dàng thiết lập và chấp nhận lập trình thông qua Trình chỉnh sửa quy tắc SDU của bảng điều khiển.
Phụ kiện
.png "Mô đun phát hành địa chỉ GSA-REL")

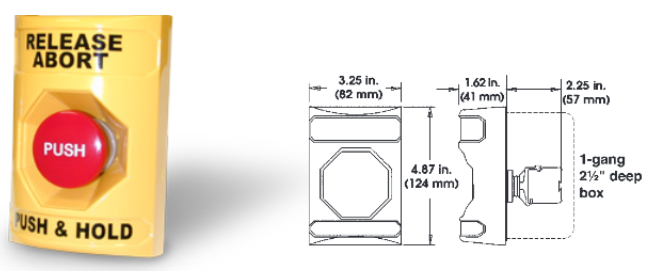

+ Trạm hủy (RELA-ABT)
Trạm hủy thai là một thiết bị thường mở, không có chốt. Nó được sử dụng để ngăn chặn việc giải phóng tác nhân vào khu vực được bảo vệ sau khi trình tự giải phóng đã bắt đầu.
.png "Mô đun phát hành địa chỉ GSA-REL")

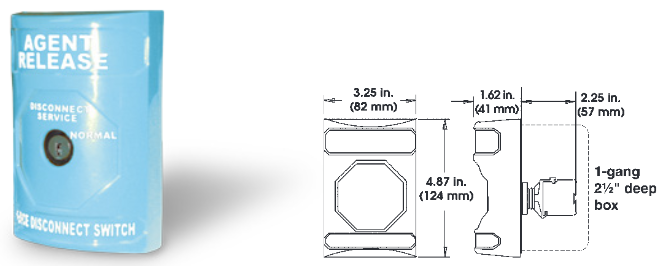

+ Trạm ngắt dịch vụ RELA-SRV-1
Công tắc mạng đĩa dịch vụ được sử dụng tạm thời vô hiệu hóa hệ thống dập lửa. Một công tắc được lắp đặt trên mỗi trong số hai mạch nhả giữa GSA-REL và RELA-EOL cuối dòng. Việc mở công tắc ngắt dịch vụ cho phép kiểm tra hệ thống báo cháy mà không cần kích hoạt hệ thống dập lửa. Hoạt động của công tắc này gây ra tín hiệu sự cố ở bảng điều khiển.
.png "Mô đun phát hành địa chỉ GSA-REL")

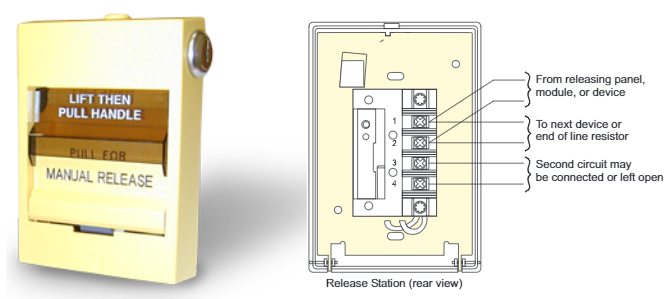

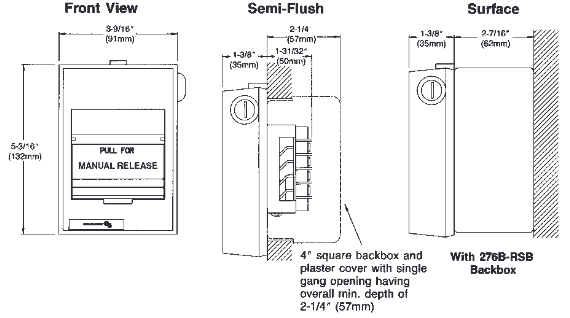

+ Trạm phát thủ công (tác vụ đơn) 276A-REL và 278A-REL(tác vụ đôi)
.png "Mô đun phát hành địa chỉ GSA-REL")
Trạm nhả thủ công là một thiết bị khởi tạo tín hiệu tiếp xúc khô, mở bằng tay. 276A-REL là trạm hoạt động đơn lẻ yêu cầu người dùng kéo chốt nhả để bắt đầu giải phóng tác nhân dập lửa. 278A-REL (hình minh họa) là một trạm tác động kép yêu cầu người dùng nâng cửa trên lên, sau đó kéo tay cầm để bắt đầu nhả.
.png "Mô đun phát hành địa chỉ GSA-REL")

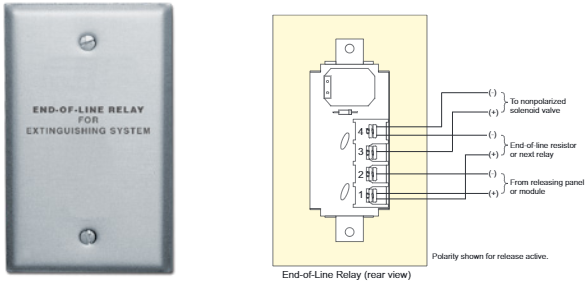

+ Rơle cuối dòng phân cực RELA-EO
Rơ le đầu cuối tạo điều kiện kết nối một điện từ phóng thích không phân cực với mạch giải phóng phân cực được giám sát. Yêu cầu một rơle cho mỗi ealease solenoid.
.png "Mô đun phát hành địa chỉ GSA-REL")
Thông số kỹ thuật
| Công suất |
Điện áp đầu vào Giám sát Riser đầu vào Báo động |
24 VDC (power limited 25 Ma, max 4 amps maximum 170 mA min; 4 A max |
| Giải phóng mạch |
Điện áp đầu ra Van mỗi mạch Giám sát tối đa DÒng giám sát Giám sát điện áp Thiết bị cuối dòng |
2 A@ 24 VDC ( for each cicuit) 4 valves, max 0.4 mA (short circuit) 0.18 mA 26 VDc, max. (open circuit) 47 Ohm EOL |
| Mạch báo động |
Công suất dầu ra Van mỗi mạch Giám sát tối đa Giám sát thông thường Giám sát điện áp Thiết bị cuối |
2 A@ 24 VDC ( for each cicuit) 0.4 mA (short circuit) 0.18 mA 26 VDc, max. (open circuit) 47 Ohm resistor |
| Manual release input circuit |
Tối đa giám sát hiện tại Dòng giám sát danh nghĩa Giám sát điện áp Thiết bị cuối dòng Loại mạch Công suất mạch |
0.4 mA (short circuit) 0.18 mA 26 VDc, max. (open circuit) 47 Ohm resistor Class B N.O latching 0.1 uf,max |
|
Rơ le đầu ra cảnh báo Firrst |
Công suất kết nối |
3 A @ 24 VDc (0.6 power factor) Form C |
| DÒng dữ liệu |
Điện áp hoạt động Giám sát lỗi Báo động lỗi |
5.2 đến 19.95 VDc 1000 uA 1000 uA |
| Môi trường |
Nhiệt độ vận hành
Độ ẩm |
32o Fđến 120o F (0o C đến 49o C) -4o F đến 140o F (-20o C đến 60o C) 0 đến 93% không ngưng tụ |
|
Đấu dây thiết bị đầu cuối |
Suiable for #18 to 12 AWG (2.5 mm2 to 75 mm2) | |
| Loại code | Factory | |
| Yêu cầu địa chỉ | Sử dụng 6 mô đun địa chỉ | |
| Tiêu chuẩn | UL, ULC, and FM | |
| Solenoids tương thích | Must be both UL/ULC listed and FM-approved | |
