Mô đun điều khiển chuyển tiếp GSA-CR

Nhà sản xuất: kidde

Mã sản phẩm: GSA-CR

Mô-đun chuyển tiếp điều khiển và mô-đun chuyển tiếp đảo ngược cực là một phần của hệ thống Signature Series ⭐
✅ Chúng là các thiết bị định địa chỉ tương tự thông minh có sẵn trong các phiên bản plug-in (UIO) hoặc phiên bản gắn kết 1-gang tiêu chuẩn.

Thông tin sản phẩm

Các tính năng tiêu chuẩn

• Cung cấp một tiếp điểm no / nc (GSA-CR / MCR) Tiếp điểm rơ le khô dạng “C” có thể được sử dụng để điều khiển các thiết bị bên ngoài như cửa đóng, quạt, bộ giảm chấn, v.v.

• Cho phép hoạt động nhóm các đế âm thanh GSA-CRR / MCRR đảo ngược cực tính của đầu ra 24 Vdc, do đó kích hoạt tất cả các đế âm thanh trên vòng dữ liệu.

• Phiên bản UIO plug-in (UIO) hoặc tiêu chuẩn 1-gang mount UIO cho phép cài đặt nhanh chóng khi cần nhiều mô-đun. Phiên bản gắn kết 1 băng đảng lý tưởng cho các vị trí xa yêu cầu một mô-đun duy nhất.

• Lập bản đồ thiết bị tự động Mô-đun chữ ký truyền thông tin đến bộ điều khiển vòng lặp về vị trí mạch của chúng đối với các thiết bị Chữ ký khác trên vòng dây.

• Định địa chỉ điện tử Các địa chỉ có thể lập trình được tải xuống từ bộ điều khiển vòng lặp, PC hoặc công cụ dịch vụ / chương trình chữ ký SIGA-PRO; không có công tắc hoặc quay số để đặt.

• Thiết bị thông minh với bộ vi xử lý tất cả các quyết định đều được thực hiện tại mô-đun để cho phép tốc độ truyền thông thấp hơn với thời gian phản hồi của bảng điều khiển được cải thiện đáng kể và ít nhạy cảm hơn với các đặc tính của nhiễu đường dây và dây vòng; không bắt buộc phải có dây xoắn hoặc dây bọc.

• Phát hiện lỗi nối đất theo địa chỉ hhát hiện lỗi tiếp đất ngay dưới cấp thiết bị.

Cài đặt

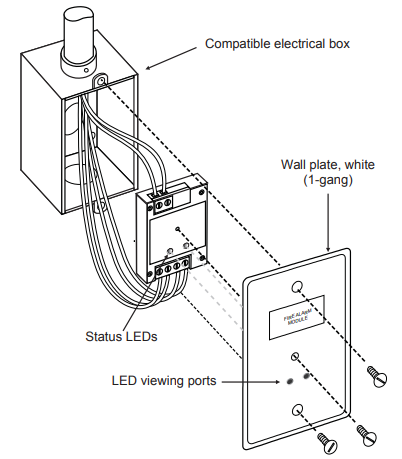

GSA-CR: các mô-đun gắn vào hộp 1 băng dài 2 ½ inch (64 mm) ở Bắc Mỹ và hộp vuông 4 inch sâu 1 ½ inch (38 mm) với nắp 1 băng và tấm gắn GSA-MP. Các thiết bị đầu cuối phù hợp với kích thước dây từ # 12 đến # 18 AWG (2,5 mm2 đến 0,75 mm2).

Mô đun điều khiển chuyển tiếp GSA-CR

Thông số kỹ thuật

Số catalog	GSA-CR	GSA-MCR	GSA-CRR	GSA-MCRR
Mô tả	Điều khiển chuyển tiếp		Chuyển tiếp đảo ngược cực
Kiểu Code	Mã code 8 (Bộ xuất xưởng)		Mã code 8 (Bộ xuất xưởng)
Yêu cẩu địa chỉ	Sử dụng 1 mô đun địa chỉ
Công suất vận hành	Tiêu chuẩn = 75 µA Đã kích hoạt = 75 µA
Điện áp vận hành	15.2 đến 19.95 Vdc (19 Vdc )
Xếp hạng chuyển tiếp	Mẫu C, 2 Amps @ 24 Vdc (nhiệm vụ hoa tiêu), 0,5 Amps @ 120 Vac và 0,25 Amps @ 220 Vac (220 Vac không phải là UL). Không được đánh giá cho tải điện dung.
Gắn	Hộp 1 gang sâu 2 inch (64 mm) ở Bắc Mỹ và hộp vuông 4 inch sâu 1½ inch (38 mm) với nắp 1 gang và tấm gắn GSA-MP	Cắm vào bo mạch chủ UIO2R, UIO6R hoặc UIO6	Hộp 1 gang sâu 2 inch (64 mm) ở Bắc Mỹ và hộp vuông 4 inch sâu 1½ inch (38 mm) với nắp 1 gang và tấm gắn GSA-MP	Cắm vào bo mạch chủ UIO2R, UIO6R hoặc UIO6
Cấu tạo và hoàn thiện	Polymer kỹ thuật cao
Môi trường hoạt động và lưu trữ	Nhiệt độ vận hành: 32°F đến 120°F (0°C đến 49°C) Nhiệt độ lưu chữ: -4°F đến 140°F (-20°C đến 60°C) Độ ẩm: 0 đến 93% RH
Điều hành LED	Đèn LED xanh trên bo mạch - Nhấp nháy khi được thăm dò Đèn LED đỏ trên bo mạch - Nhấp nháy khi báo động / hoạt động
Khả năng tương thích	Sử dụng với: Bộ điều khiển vòng lặp đặc trưng
Tiêu chuẩn	UL, ULC, CSFM, MEA

Thông tin đặt hàng

Số catalog	Mô tả	Trọng lượng Ship Weight - lbs (kg)
GSA-CR	Mô-đun chuyển tiếp điều khiển (Gắn tiêu chuẩn)	0.4 (0.15)
GSA-MCR	Mô-đun chuyển tiếp điều khiển (UIO Mount)	0.18 (0.08)
GSA-CRR	Mô-đun chuyển tiếp điều khiển (UIO Mount)	0.4 (0.15)
GSA-MCRR	Mô-đun chuyển tiếp đảo ngược cực (Gắn kết UIO)	0.18 (0.08)

Thiết bị liên quan

27193-11	Hộp gắn bề mặt - Đỏ, 1 băng	1 (0.6)
27193-16	Hộp gắn bề mặt - Trắng, 1 băng	1 (0.6)
GSA-UIO2R	Bảng mô-đun đầu vào-đầu ra phổ quát với đầu vào Riser - Hai vị trí mô-đun	0.32 (0.15)
GSA-UIO6R	Bảng mô-đun đầu vào-đầu ra phổ quát với đầu vào Riser - Sáu vị trí mô-đun	0.62 (0.28)
GSA-UIO6	Bảng mô-đun đầu vào-đầu ra phổ quát - Sáu vị trí mô-đun	0.56 (0.25)
GSA-AB4G	Đế đầu báo âm thanh (Sounder)	0.3 (0.15)

Phụ kiện

MFC-A	Tủ cứu hỏa đa năng - Màu đỏ, hỗ trợ Tấm gắn mô-đun đặc trưng	7.0 (3.1)
GSA-MB4	Giá đỡ lắp bộ phát tín hiệu (cho phép gắn hai mô-đun 1 băng trong hộp 2 băng)	0.4 (0.15)
GSA-MP1	Tấm gắn mô-đun chữ ký, 1 dấu	1.5 (0.70)
GSA-MP2	Tấm gắn mô-đun chữ ký, 1/2 footprint	0.5 (0.23)
GSA-MP2L	Tấm gắn mô-đun Signature, 1/2 dấu chân mở rộng	1.02 (0.46)
