Mô đun chuyển tiếp điều khiển UIO GSA-MCRR
Mô-đun chuyển tiếp điều khiển và mô-đun chuyển tiếp đảo ngược cực là một phần của hệ thống Signature Series ⭐
✅ Chúng là các thiết bị định địa chỉ tương tự thông minh có sẵn trong các phiên bản plug-in (UIO) hoặc phiên bản gắn kết 1-gang tiêu chuẩn.
Mô-đun Rơ le đảo ngược phân cực GSA- MCRR cung cấp tiếp điểm rơ le khô dạng “C” để cấp nguồn và kích hoạt một loạt Đế loa kiểm âm GSA-AB4G. Theo lệnh từ bộ điều khiển vòng lặp Signature, GSA- MCRR đảo ngược cực tính của đầu ra 24 Vdc, do đó kích hoạt tất cả các Cơ sở Sounder trên vòng lặp dữ liệu.
Phiên bản UIO plug-in (GSA-MCR và GSA-MCRR) là một phần của dòng mô-đun Signature Series plug-in. Chúng hoạt động giống hệt với các phiên bản ngàm tiêu chuẩn, nhưng tận dụng tính linh hoạt của mô-đun và cài đặt dễ dàng đặc trưng cho tất cả các mô-đun UIO. Bo mạch chủ UIO hai và sáu mô-đun có sẵn. Tất cả các kết nối dây được thực hiện với các khối thiết bị đầu cuối trên bo mạch chủ. Các tổ hợp UIO có thể được lắp trong các thùng Kidde.
Các tính năng tiêu chuẩn
• Cung cấp một tiếp điểm no / nc (GSA-CR / MCR) Tiếp điểm rơ le khô dạng “C” có thể được sử dụng để điều khiển các thiết bị bên ngoài như cửa đóng, quạt, bộ giảm chấn, v.v.
• Cho phép hoạt động nhóm các đế âm thanh GSA-CRR / MCRR đảo ngược cực tính của đầu ra 24 Vdc, do đó kích hoạt tất cả các đế âm thanh trên vòng dữ liệu.
• Phiên bản UIO plug-in (UIO) hoặc tiêu chuẩn 1-gang mount UIO cho phép cài đặt nhanh chóng khi cần nhiều mô-đun. Phiên bản gắn kết 1 băng đảng lý tưởng cho các vị trí xa yêu cầu một mô-đun duy nhất.
• Lập bản đồ thiết bị tự động Mô-đun chữ ký truyền thông tin đến bộ điều khiển vòng lặp về vị trí mạch của chúng đối với các thiết bị Chữ ký khác trên vòng dây.
• Định địa chỉ điện tử Các địa chỉ có thể lập trình được tải xuống từ bộ điều khiển vòng lặp, PC hoặc công cụ dịch vụ / chương trình chữ ký SIGA-PRO; không có công tắc hoặc quay số để đặt.
• Thiết bị thông minh với bộ vi xử lý tất cả các quyết định đều được thực hiện tại mô-đun để cho phép tốc độ truyền thông thấp hơn với thời gian phản hồi của bảng điều khiển được cải thiện đáng kể và ít nhạy cảm hơn với các đặc tính của nhiễu đường dây và dây vòng; không bắt buộc phải có dây xoắn hoặc dây bọc.
• Phát hiện lỗi nối đất theo địa chỉ hhát hiện lỗi tiếp đất ngay dưới cấp thiết bị.
Cài đặt

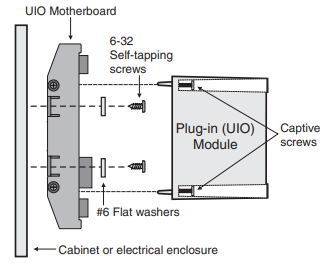

GSA-MCRR: gắn bo mạch chủ UIO bên trong vỏ bọc Kidde phù hợp với vít và vòng đệm được cung cấp. Cắm mô-đun vào bất kỳ vị trí nào có sẵn trên bo mạch chủ và cố định mô-đun vào bo mạch chủ bằng các vít cố định. Kết nối dây được thực hiện với các thiết bị đầu cuối trên bo mạch chủ (xem sơ đồ đấu dây). Các thiết bị đầu cuối của bo mạch chủ UIO phù hợp với kích thước dây từ # 12 đến # 18 AWG (2,5 mm2 đến 0,75 mm2).
Thông số kỹ thuật
Số catalog | GSA-CR | GSA-MCR | GSA-CRR | GSA-MCRR |
Mô tả | Điều khiển chuyển tiếp | Chuyển tiếp đảo ngược cực | ||
Kiểu Code |
Mã code 8 (Bộ xuất xưởng) |
Mã code 8 (Bộ xuất xưởng) | ||
Yêu cẩu địa chỉ | Sử dụng 1 mô đun địa chỉ | |||
Công suất vận hành | Tiêu chuẩn = 75 µA Đã kích hoạt = 75 µA | |||
Điện áp vận hành | 15.2 đến 19.95 Vdc (19 Vdc ) | |||
Xếp hạng chuyển tiếp |
Mẫu C, 2 Amps @ 24 Vdc (nhiệm vụ hoa tiêu), 0,5 Amps @ 120 Vac và 0,25 Amps @ 220 Vac (220 Vac không phải là UL). Không được đánh giá cho tải điện dung. |
|||
Gắn |
Hộp 1 gang sâu 2 inch (64 mm) ở Bắc Mỹ và hộp vuông 4 inch sâu 1½ inch (38 mm) với nắp 1 gang và tấm gắn GSA-MP |
Cắm vào bo mạch chủ UIO2R, UIO6R hoặc UIO6 |
Hộp 1 gang sâu 2 inch (64 mm) ở Bắc Mỹ và hộp vuông 4 inch sâu 1½ inch (38 mm) với nắp 1 gang và tấm gắn GSA-MP |
Cắm vào bo mạch chủ UIO2R, UIO6R hoặc UIO6 |
Cấu tạo và hoàn thiện | Polymer kỹ thuật cao | |||
Môi trường hoạt động và lưu trữ | Nhiệt độ vận hành: 32°F đến 120°F (0°C đến 49°C) Nhiệt độ lưu chữ: -4°F đến 140°F (-20°C đến 60°C) Độ ẩm: 0 đến 93% RH | |||
Điều hành LED |
Đèn LED xanh trên bo mạch - Nhấp nháy khi được thăm dò Đèn LED đỏ trên bo mạch - Nhấp nháy khi báo động / hoạt động |
|||
Khả năng tương thích |
Sử dụng với: Bộ điều khiển vòng lặp đặc trưng |
|||
Tiêu chuẩn | UL, ULC, CSFM, MEA |
Thông tin đặt hàng
Số catalog | Mô tả |
Trọng lượng Ship Weight - lbs (kg) |
GSA-CR |
Mô-đun chuyển tiếp điều khiển (Gắn tiêu chuẩn) |
0.4 (0.15) |
GSA-MCR |
Mô-đun chuyển tiếp điều khiển (UIO Mount) |
0.18 (0.08) |
GSA-CRR |
Mô-đun chuyển tiếp điều khiển (UIO Mount) |
0.4 (0.15) |
GSA-MCRR |
Mô-đun chuyển tiếp đảo ngược cực (Gắn kết UIO) |
0.18 (0.08) |
