Mô đun cách ly GSA-IM solator Module
Tổng quan ⭐

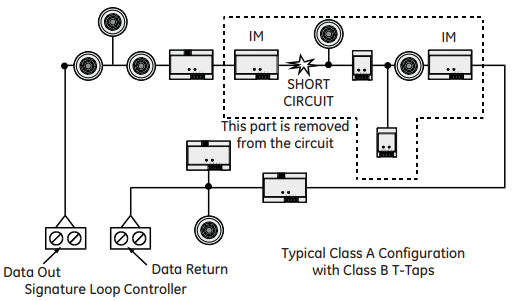

✅ Mô-đun cách ly GSA-IM là một phần của hệ thống Kidde’s Signature Series. Thiết bị thông minh này cho phép một phần của vòng lặp dữ liệu Chữ ký tiếp tục hoạt động nếu xảy ra đoản mạch. Mô-đun có thể được kết nối với một vòng lặp dữ liệu Lớp A tại bất kỳ điểm nào. Nếu xảy ra lỗi, bộ cách ly sẽ cắt điện cho tất cả các thiết bị ngoài bộ cách ly trên vòng lặp như sau: ⭐
✅ Một sự cố ngắn trên đường dây làm cho tất cả các bộ cách ly mở trong vòng 23 mili giây. ⭐
✅ Trong khoảng thời gian 10 msec, bắt đầu từ một phía của mạch Loại A gần bộ điều khiển vòng lặp nhất, bộ cách ly đóng lại để cung cấp nguồn điện cho bộ cách ly tiếp theo xuống đường dây. msec. Sau khi được kích hoạt, bộ cách ly lỗi đường dây liên tục kiểm tra phía bị lỗi của vòng lặp để xác định xem đoạn ngắn có còn tồn tại hay không. Khi lỗi được khắc phục và thiết lập lại hệ thống, mô-đun sẽ tự động khôi phục toàn bộ vòng lặp dữ liệu về tình trạng bình thường. Bộ vi xử lý trong mỗi mô-đun Chữ ký cung cấp ít nhất ba lợi ích quan trọng - Tự chẩn đoán và Nhật ký lịch sử, Bản đồ thiết bị tự động và Giao tiếp nhanh, ổn định.
Các tính năng tiêu chuẩn Mô đun cách ly GSA-IM solator Module
• Lập bản đồ thiết bị tự động mỗi mô-đun truyền thông tin đi dây đến bộ điều khiển vòng lặp liên quan đến vị trí của nó đối với các thiết bị khác trên mạch.
• Địa chỉ điện tử địa chỉ được tải xuống và lưu trữ vĩnh viễn từ PC hoặc công cụ dịch vụ / chương trình chữ ký SIGA-PRO. Không có công tắc hoặc mặt số để đặt.
• Phát hiện lỗi nối đất theo địa chỉ Phát hiện lỗi tiếp đất ngay dưới cấp thiết bị.
• Gắn 2 băng tần
• Được thiết kế theo tiêu chuẩn ISO 9001
Ứng dụng Mô đun cách ly GSA-IM solator Module

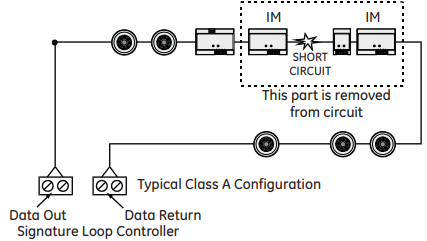

Mô-đun này chỉ nên được sử dụng trên mạch Loại A. Các hoạt động của GSA-IM được xác định bởi mã loại phần cứng của nó và được phân công tại nhà máy. Không cần cấu hình người dùng.

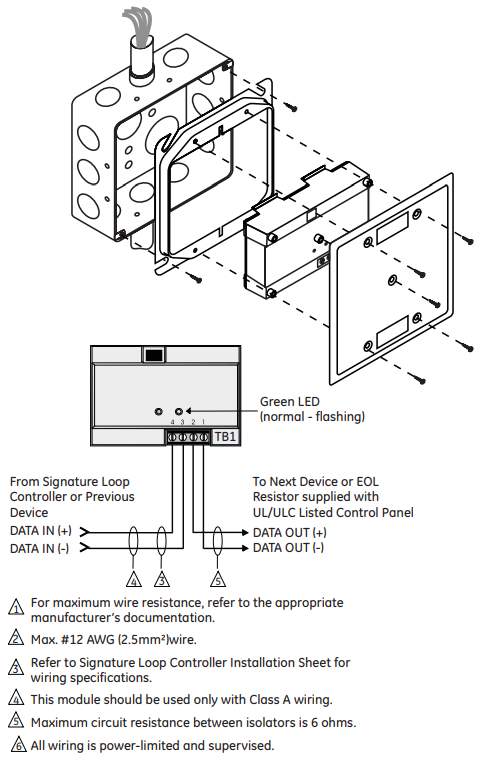

Hệ thống dây thông thường Mô đun cách ly GSA-IM solator Module
Thông số kỹ thuật Mô đun cách ly GSA-IM solator Module
Mô tả |
Mô-đun cách ly - mã loại phần cứng do nhà máy thiết lập |
Yêu cầu địa chỉ | Sử dụng một địa chỉ đầu dò |
Điện trở mạch |
Tối đa sáu ohms giữa các bộ cách ly |
Công suất hiện tại | Tiêu chuẩn = 45µA; Kích hoạt = 45µA |
Điện áp | 15.2 đến 19.95 Vdc (19 Vdc ) |
Cấu tạo và hoàn thiện |
Tấm phía trước bằng Polymer kỹ thuật tác động cao 2-gang - Lớp hoàn thiện màu trắng |
Môi trường lưu trữ | Nhiệt độ : -4°F đến 140°F (-20°C đến 60°C) |
Môi trường hoạt động | Nhiệt độ : 32°F đến 120°F (0°C đến 49°C); độ ẩm: 0 đến 93% RH |
Vận hành đèn LED |
Đèn LED xanh trên bo mạch - Nhấp nháy khi được thăm dò ý kiến (bình thường) |
Khả năng tương thích |
Sử dụng với: Bộ điều khiển vòng lặp chữ ký |
Tiêu chuẩn | UL, ULC, CSFM, MEA, FM |
Thông tin đặt hàng
Số catalog | Mô tả | Trọng lượng Ship Wt. lb (kg) |
GSA-IM | Mô đun cách ly - UL/ULC Listed | .5 (.23) |
Phụ kiện
27193-21 |
Hộp gắn bề mặt - 2 băng màu ĐỎ |
1 (.4) |
27193-26 |
Hộp gắn bề mặt - TRẮNG 2 băng |
|
MFC-A |
Tủ cứu hỏa đa năng - Màu đỏ, hỗ trợ Tấm gắn mô-đun chữ ký |
7.0 (3.1) |
GSA-MP1 |
Tấm gắn mô-đun chữ ký, 1 dấu |
1.5 (0.70) |
GSA-MP2 |
Tấm gắn mô-đun chữ ký, 1/2 footprint |
0.5 (0.23) |
GSAMP2L |
Tấm gắn mô-đun Signature, 1/2 dấu chân mở rộng |
1.02 (0.46) |
