Loa, loa kết hợp đèn INT Series

Mã sản phẩm: INT Series

✔️
✅ Loa an toàn cuộc sống Kidde’s Integrity Series và thông báo hàng loạt / liên lạc khẩn cấp (ECS / MNS) và loa băng nói là những thiết bị chất lượng cao để liên lạc bằng giọng nói trong trường hợp khẩn cấp, cũng như tín hiệu âm thanh cảnh báo và cảnh báo.

Thông tin sản phẩm

- Vỏ nhựa chắc chắn của Integrity được làm từ nhựa bền và chống cháy, chịu va đập cao với bề mặt hơi sần. Vỏ được đánh giá để sử dụng ngoài trời và có màu đỏ hoặc trắng. Tấm gắn khéo léo của Integrity giữ chặt thiết bị tại vị trí chỉ bằng một con vít duy nhất. Điều này đảm bảo cài đặt nhanh chóng và hấp dẫn. Một tấm trang trí riêng biệt là không cần thiết. Các thiết bị đầu cuối của loa chấp nhận dây tối đa # 12 AWG (2,5mm²) cho các kết nối phân cực. Kết nối nhấp nháy được thực hiện với các dây dẫn có mã màu.

- Đèn nháy an toàn cuộc sống được vận chuyển với các dấu ống kính FIRE phong cách gắn tường tiêu chuẩn. Khi cần định hướng trần, các ngôn ngữ khác hoặc đánh dấu thấu kính khác nhau, Kidde cung cấp Bộ dụng cụ đánh dấu thấu kính dòng LKW và LKC tùy chọn. Các dấu ống kính tùy chọn này chỉ cần gắn vào đèn nhấp nháy. Tham khảo ý kiến Kidde để biết tính khả dụng của các nhãn hiệu thấu kính đặc biệt.

- Đèn nhấp nháy toàn vẹn được thiết kế cho hoạt động từ 16 đến 33 Vdc và phải được kết nối với các mạch tín hiệu tạo ra điện áp không đổi (không xung). Một diode được sử dụng để cho phép giám sát toàn bộ mạch tín hiệu.

Các tính năng tiêu chuẩn

• Nhấp nháy đồng bộ hóa được liệt kê UL năm 1971

- Các đèn nhấp nháy toàn vẹn đồng bộ hóa theo các yêu cầu mới nhất của UL 1971 khi được sử dụng với nguồn đồng bộ hóa.

• Tương thích với Genesis

- Tất cả các nhấp nháy Genesis và Integrity trên cùng một mạch đáp ứng các yêu cầu đồng bộ hóa UL 1971 khi được sử dụng với mô-đun điều khiển bên ngoài.

• Được liệt kê cho các ứng dụng chế độ công khai và riêng tư

- UL 1971 được liệt kê là thiết bị phát tín hiệu dành cho người khiếm thính và UL 1638 được liệt kê là thiết bị phát tín hiệu hình ảnh bảo vệ.

• Đầu ra 98 dBA

- Trình điều khiển hiệu quả cao tạo ra 98 dBA lớn ở 15 watt.

• Nhiều vòi đầu ra, kiểu máy 25 hoặc 70 Volt

- Dễ dàng lựa chọn cho hoạt động 2, 4, 8 và 15 watt. Loa Integrity được cung cấp cùng với Tụ chặn DC để giám sát mạch âm thanh.

• Đánh giá ngoài trời

- Tấm phía trước Noryl màu đỏ hoặc trắng bền rất lý tưởng cho môi trường ngoài trời, công nghiệp hoặc môi trường khắc nghiệt.

• Đánh dấu trường có thể thay đổi trường

- Ngôn ngữ ống kính hoặc đánh dấu “FIRE” tiêu chuẩn có thể dễ dàng thay đổi với bộ ống kính LKW (hướng tường) và LKC (hướng trần) tùy chọn.

Ứng dụng

Loa

- Tất cả các loa Integrity đều có tụ điện chặn DC để cho phép giám sát điện của mạch phân phối âm thanh. Có sẵn các model cho 25 mạch VRMS và 70 VRMS. Các loa công suất từ 2 W đến 15 W mang lại sự linh hoạt tại chỗ.

- Mức áp suất âm thanh đề xuất cho mỗi vùng báo hiệu được sử dụng với tín hiệu cảnh báo hoặc báo động phải cao hơn mức âm thanh xung quanh trung bình tối thiểu là 15 dB hoặc cao hơn mức âm thanh tối đa 5 dB có thời lượng ít nhất là 60 giây, tùy theo mức nào lớn hơn. Điều này được đo là 5 feet (1,5 m) so với sàn nhà

- Nhân đôi khoảng cách từ tín hiệu đến tai về mặt lý thuyết sẽ làm giảm 6dB mức áp suất âm thanh nhận được. Hiệu quả thực tế phụ thuộc vào đặc tính âm học của vật liệu trong không gian. Tăng gấp đôi công suất đầu ra của thiết bị (ví dụ: loa từ 1W lên 2W) sẽ làm tăng mức áp suất âm thanh thêm 3dBA

Loa, loa kết hợp đèn INT Series

Đèn

- Đèn chiếu sáng rõ Kidde được xếp hạng UL 1971 để sử dụng trong nhà làm thiết bị thông báo chế độ công cộng gắn trên tường hoặc trần cho người khiếm thính. Các mã phổ biến yêu cầu đèn nhấp nháy phải được sử dụng khi điều kiện tiếng ồn xung quanh vượt quá mức quy định, nơi người cư ngụ sử dụng thiết bị bảo vệ thính giác và trong các khu vực nhà ở công cộng. Tham khảo ý kiến với Cơ quan có thẩm quyền của bạn để biết chi tiết.

- Là một phần của dòng sản phẩm tính toàn vẹn nâng cao, đèn nhấp nháy dòng INT vượt quá yêu cầu đồng bộ hóa UL (trong vòng 10 mili giây trong khoảng thời gian hai giờ) khi được sử dụng với nguồn đồng bộ hóa. Đồng bộ hóa là rất quan trọng để tránh nhạy cảm động kinh.

- Đèn nhấp nháy toàn vẹn hoàn toàn tương thích với tín hiệu Kidde Genesis.

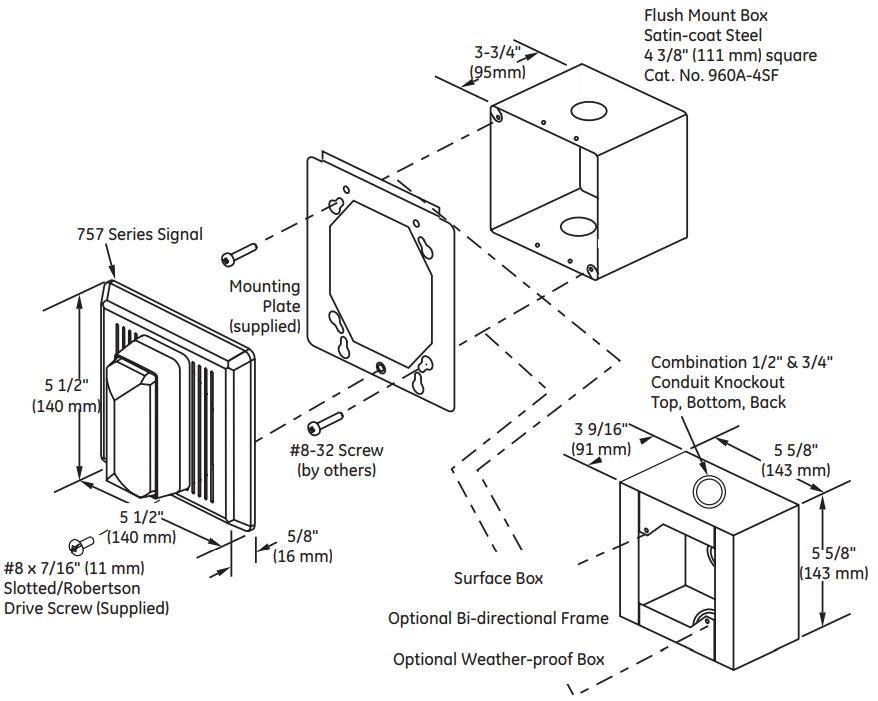

Cài đặt và lắp ráp

Tất cả các mô hình đều phù hợp với hộp Kidde gắn phẳng, Số danh mục 960A-4SF. Không bắt buộc phải trang trí phẳng tùy chọn. Để lắp bề mặt, hãy sử dụng các hộp bề mặt trong nhà và ngoài trời tùy chỉnh của Kidde được sơn epoxy màu đỏ hoặc trắng phù hợp. Kidde khuyến cáo rằng các thiết bị an toàn Life và loa / đèn pha ECS / MNS này luôn được lắp đặt theo phiên bản mã quốc gia và địa phương mới nhất được công nhận.

Loa, loa kết hợp đèn INT Series

Thông số kỹ thuật

Model	INT-7A-RSxx	INT-3A-RSxx	INT-8A-RSxx
UL 1638 & ULC S526 xếp hạng (note 2)	75 cd	30 cd	110 cd
UL 1971 Xếp hạng (note 2)	15 cd wall, 15 cd trần nhà	30 cd wall, 15 cd trần nhà	110 cd wall, 60 cd trần nhà
Điện áp vận hành đầu vào	Loa: 25 VRMS (suffix “-RS25” or 70 VRMS (suffix “-RS70”) -Xem thông tin đặt đèn: 16-33 Vdc Continuous

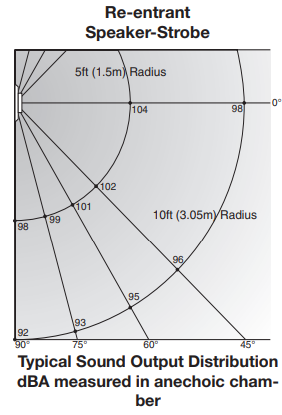

Loa/đầu ra (note 1)	Measured at 10’ (3.05 m): 15W = 98 dBA, 8W = 95 dBA, 4W = 93 dBA, 2W = 90 dBA
Trình điều khiển loa	Cấu trúc kín, trình điều khiển nén, cuộn dây âm thanh 8 ohm
Tốc độ nhấp nháy	Được đồng bộ hóa với tốc độ một lần nhấp nháy mỗi giây. Mô-đun điều khiển bên ngoài cần thiết để đáp ứng các yêu cầu đồng bộ hóa UL 1971 là 10 mili giây trong khoảng thời gian hai giờ
Nguồn đồng bộ	FACPs: VM and VS Series life safety systems, FX Series fire alarm control panels. Moduels: GSA-CC1S, GSAMCC1S, SIGA-CC2A, GSA-MCC2A, EG1M-RM. Power supplies: MIRBPS6A, MIRBPS10A, APS6A, APS10A.
Vỏ đèn Flash	Clear LEXAN
Lens Markings	Supplied with LKW-1 “FIRE” red letters, vertical both sides (Wall Mount) - see LKW and LKC series for ceiling style and optional markings
INDOOR Operating Environment	-31 to 150° F (-35 to 66° C) ambient temperature. 85% relative humidity @ 30° C
Môi trường hoạt động NGOÀI TRỜI (phải sử dụng hộp chống chịu thời tiết)	95% relative humidity @ 60° C; -35-150° F (-31-66° C) ambient temperature (INT-7A: rated at 17.7 cd @ -35° C per UL/@ -40° C per ULC) (INT-8A: rated at 70.7 cd @ -35° C per UL/@ -40° C per ULC) (INT-3A: rated at 9.0 cd @ -35° C per UL/@ -40° C per ULC)
Dây kết nối	Loa : Terminals for up to #12 AWG (2.5mm²) Đèn 6” (150 mm) color-coded polarized wire leads
Trong nhà (note 3)	Chất dẻo được chế tạo có kết cấu, ngâm tẩm màu - vượt quá xếp hạng khả năng dễ cháy 94V-0 UL
Gắn ngoài trời	Flush: 960A-4SF Flush Box Bề mặt: INT-SB Backbox Bi-directional (note 3)’ INT-BDF Mounting Frame (note 3)
Gắn trong nhà	Surface only: INT-WB Weatherproof Box (note 3)
Chứng nhận	UL 1971, UL 1638, UL 1480, ULC S526, ULC S541, MEA, CSFM, FM (Tất cả các mô hình tuân thủ Bộ luật ADA của Quy định Liên bang Chương 28 Trang 36 Quy tắc cuối cùng)

Thông tin đạt hàng

Catalog Number	Mô tả	Trọng lượng Ship Wt., lb. (kg)
Loa tái nhập 25 Volt, Loa-đèn
INT-1A-R25	Speaker, Red	2.5 (1.2)
INT-1A-R25W	Speaker, White
INT-7AR2	Speaker-Strobe, 15/75cd, Red
INT-7AR2W	Speaker-Strobe, 15/75cd, White
INT-3AR2	Speaker-Strobe, 30cd, Red
INT-3AR2W	Speaker-Strobe, 30cd, White
INT-8AR2	Speaker-Strobe, 110cd, Red
INT-8AR2W	Speaker-Strobe, 110cd, White

Loa tái nhập 70 Volt, Tủ loa
757-1A-R70	Speaker, Red	2.5 (1.2)
757-1A-R70W	Speaker, White
INT-7AR	Speaker-Strobe, 15/75cd, Red
INT-7ARW	Speaker-Strobe, 15/75cd, White
INT-3AR	Speaker-Strobe, 30cd, Red
INT-3ARW	Speaker-Strobe, 30cd, White
INT-8AR	Speaker-Strobe, 110cd, Red
INT-8ARW	Speaker-Strobe, 110cd, White

Phụ kiện lắp đặt
960A-4SF	Flush Box, Indoor	1.5 (0.7)
INT-SB	Surface Box, Red, Indoor
INT-SBW	Surface Box, White, Indoor
INT-WB	Weatherproof Box, Red, Surface
INT-WBW	Weatherproof Box, White, Surface

Lens Marking Kits
LKW-1	“FIRE”, Wall Orientation (supplied)
LKW-1R	“FIRE”, Wall Orientation (Red with White Lettering)
LKW-2	“FEU”, Wall Orientation
LKW-3	“FIRE/FEU”, Wall Orientation
LKW-4	“SMOKE”, Wall Orientation
LKW-5	“HALON”, Wall Orientation
LKW-6	“CO2”, Wall Orientation
LKW-7	“EMERGENCY”, Wall Orientation
LKW-8	“ALARM”, Wall Orientation
LKW-9	“FUEGO”, Wall Orientation
LKW-10	“ALERT”, Wall Orientation
