Đầu báo khói thông minh lắp đầu ống GSA-SD

Đầu báo khói thông minh lắp đầu ống GSA-SD

Nhà sản xuất: kidde

Mã sản phẩm: GSA-SD

Tổng quan Máy dò khói Kidde SuperDuct Signature Series là thiết bị tiên tiến nhất và đáng tin cậy nhất trong cùng loại. Được thiết kế để cài đặt dễ dàng và độ tin cậy tuyệt vời, SuperDuct đại diện cho sự cân bằng hoàn hảo giữa thiết kế thực tế và công nghệ tiên tiến ⭐
✅ Đầu dò SuperDuct có thiết kế độc đáo giúp tăng tốc độ cài đặt và đơn giản hóa việc bảo trì. Bộ lọc bụi có thể tháo rời, bảng mạch được phủ phù hợp và các miếng đệm chống nước tùy chọn giúp giữ các chất ô nhiễm khỏi các linh kiện, đảm bảo nhiều năm sử dụng không gặp sự cố. Khi cần làm sạch, các cụm lắp ráp dễ dàng tách rời và gắn lại với nhau trong vài giây sensor
✅ Một cảm biến quang điện Dòng Signature được tích hợp vào thiết kế của mỗi đầu báo khói ống dẫn GSA-SD. Cảm biến này thừa hưởng sức mạnh và lợi ích của dòng thiết bị thông minh đặc biệt này. Bộ cảm biến Signature Series thu thập thông tin tương tự từ các phần tử cảm biến khói của chúng và chuyển đổi nó thành tín hiệu kỹ thuật số. Cảm biến đo lường và phân tích các tín hiệu này và so sánh thông tin với các kết quả đọc lịch sử và các mẫu thời gian để đưa ra quyết định báo động. Bộ lọc kỹ thuật số loại bỏ các mẫu tín hiệu không phải là điển hình của hỏa hoạn, giúp loại bỏ hầu như các cảnh báo không mong muốn.

Thông tin sản phẩm

Các tính năng tiêu chuẩn

• Sâu dưới 2 "để cài đặt dễ dàng và các ứng dụng có không gian chật hẹp

• Phạm vi hoạt động -20 ° F đến 158 ° F (-29 ° C đến 70 ° C) với 100 ft / phút. Đánh giá tốc độ không khí đến 4.000 ft / phút đảm bảo độ tin cậy trong các điều kiện môi trường khắc nghiệt

• Đèn LED trạng thái vẫn hiển thị thông qua nắp lắp ráp rõ ràng

• Che công tắc màn hình để tăng cường bảo mật

• Khoảng cách ống lấy mẫu tiêu chuẩn để di chuyển dễ dàng từ các máy dò khác

• Ống lấy mẫu có thể được lắp đặt có hoặc không có nắp tại chỗ và có thể xoay theo gia số 45 độ để đảm bảo căn chỉnh phù hợp với luồng không khí của ống dẫn

• Hoạt động 15,2 đến 19,95 Vdc

• Công tắc kiểm tra kích hoạt nam châm

• Một rơ le cảnh báo phụ Dạng C để điều khiển thiết bị phụ trợ (ví dụ: điều khiển HVAC)

• Không cần công cụ đặc biệt để dễ dàng truy cập vào các kết nối hiện trường

• Thông minh dòng Signature

• Bù trừ môi trường với cảm biến vi sai cho độ nhạy đáng tin cậy, ổn định và không bị trôi

• Rộng 0,79% đến 2,46% che khuất / ft. nhạy cảm với khói

• Xác định các máy dò bẩn hoặc bị lỗi

Ứng dụng

Máy dò SuperDuct phù hợp lý tưởng cho các ứng dụng phát hiện khói trong ống dẫn, nơi cần có dấu hiệu cháy sớm trong không gian hạn chế của ống thông gió. Mục đích chính của nó là cung cấp cảnh báo sớm về đám cháy sắp xảy ra và ngăn khói lưu thông khắp tòa nhà. Nó thường được sử dụng để phát hiện khói ở phía cung cấp của hệ thống HVAC nhưng cũng có thể cung cấp sự giám sát của phía trở lại.

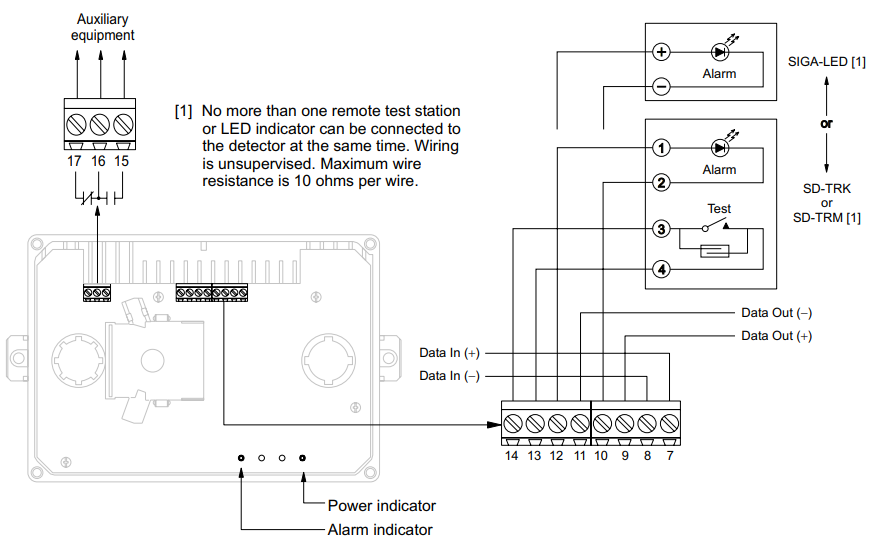

Đầu báo khói thông minh lắp đầu ống GSA-SD

Đầu báo SuperDuct liên tục lấy mẫu luồng không khí trong ống dẫn HVAC và bắt đầu điều kiện cảnh báo bất cứ khi nào phát hiện có khói. Một cảnh báo được kích hoạt khi số lượng (phần trăm che khuất) của các sản phẩm cháy trong mẫu không khí đó vượt quá cài đặt độ nhạy của máy dò.

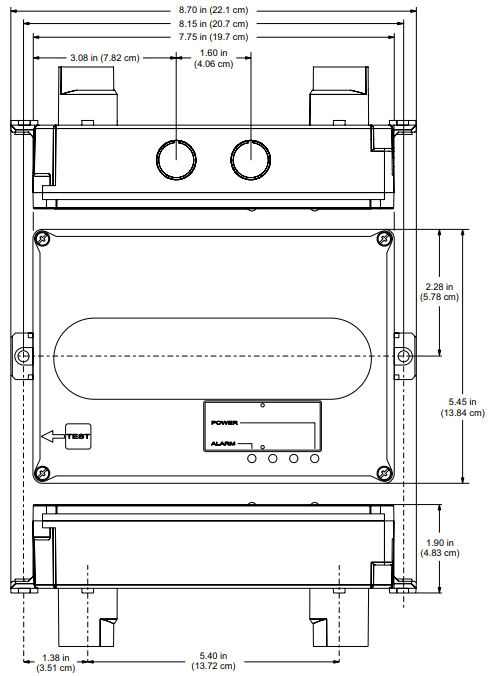

Kích thước

Đầu báo khói thông minh lắp đầu ống GSA-SD

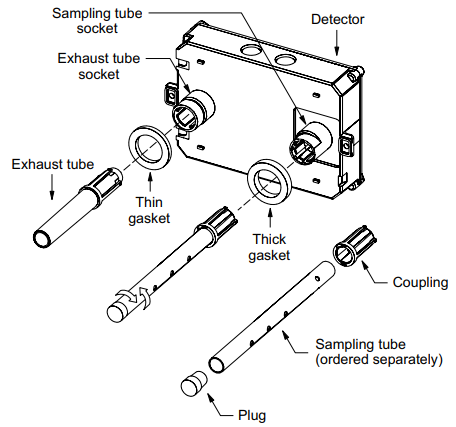

Lắp ráp

Đầu báo khói thông minh lắp đầu ống GSA-SD

Thông số kỹ thuật đầu báo

Kích thước	8.70 x 5.45 x 1.90 inches (221 x 138 x 48 mm)
Kích thước dây	14 đến 22 AWG
Phương pháp dò khói	Quang điện (nguyên lý tán xạ ánh sáng)
Tốc độ không khí	100 đến 4.000 ft / phút và đáp ứng áp suất không khí tối thiểu yêu cầu khác nhau
Áp suất không khí khác nhau	0,005 đến 1,00 inch nước
Độ nhạy cảm	Độ che khuất 0,79 đến 2,46% / ft
Thời gian phản hồi kiểm tra báo động	5 giây
Đèn báo LED	Báo thức (đỏ), Nguồn (xanh)
Rơ le báo động chung	Không được giám sát và không giới hạn Số lượng: 1 Loại: Mẫu C Xếp hạng: 2.0 A ở 30 Vdc (điện trở)
Điện áp	15.2 đến 19.95 Vdc
Điện áp hiện tại	Tiêu chuẩn 45 µA Alarm: 45 µA Sự xâm nhập: 1 mA Báo động độc lập: 18 mA
Môi trường hoạt động	Nhiệt độ (UL): -20 đến 158 °F (-29 đến 70 °C). Nhiệt độ (ULC): -4 đến 120 °F (-29 đến 49 °C) độ ẩm: 10 to 93%, không ngưng tụ
Tiêu chuẩn	UL, ULC, CSFM, FM, MEA

Thông số kỹ thuật trạm kiểm tra

Hộp điện tương thích	Hộp 1-gang ở Bắc Mỹ Hộp vuông 4-in tiêu chuẩn, sâu 1-1 / 2 inch, có nắp 1-gang
Đèn báo LED	Báo động (màu đỏ)
Kiểu đèn LED	Thấu kính sạch
Kích thước dây	14 đến 22 AWG
Điện trở trên mỗi dây	tối đa 10 Ohms
Yêu cầu hiện tại	Xem thông số kỹ thuật bộ điều khiển
Công suất đèn LED	Điện áp tối đa: 3 Vdc, Công suất tối đa: 30 mA,
Chuyển đổi (SD-TRK)	Điện áp tối đa : 125 Vdc, Công suất tối đa : 4 A,
Chuyển đổi (SD-TRM)	Điện áp tối đa : 200 Vdc, Công suất tối đa : 0.5 A,
Đầu dò tương thích	SuperDuct đầu báo khói hai dây và ống gió Signature thông thường
Môi trường làm việc	-4°F đến 158°F (-20°C đến 70°C) Độ ẩm: 93% RH, không ngưng tụ
Nhiệt độ lưu trữ	-4 đến 140 °F (-20 đến 60 °C)
Tiêu chuẩn	UL, ULC, MEA, CSFM
