Đầu báo khói ống dẫn hai dây SuperDuct SD-2W
SuperDuct SD-2W là sự thay thế mỏng manh, giàu tính năng cho các đầu báo khói ống gió cồng kềnh ⭐
✅ Được thiết kế để dễ dàng lắp đặt và độ tin cậy tuyệt vời, SuperDuct thể hiện sự cân bằng hoàn hảo giữa thiết kế thực tế và công nghệ tiên tiến
Đầu báo khói SuperDuct có thiết kế độc đáo giúp tăng tốc độ cài đặt và đơn giản hóa việc bảo trì. Các bộ lọc bụi có thể tháo rời, bảng mạch được phủ phù hợp và các miếng đệm chống nước tùy chọn giúp giữ các chất ô nhiễm khỏi các linh kiện, đảm bảo dịch vụ không gặp sự cố trong nhiều năm. Khi cần làm sạch, các cụm lắp ráp dễ dàng tách rời và gắn lại với nhau trong vài giây.
- Bộ phát hiện khói SuperDuct sử dụng cảm biến khác biệt để ngăn chặn những thay đổi môi trường dần dần gây ra cảnh báo sai. Sự thay đổi nhanh chóng của các điều kiện môi trường, chẳng hạn như khói từ đám cháy, khiến đầu báo tự động phát tín hiệu về tình trạng báo động nhưng bụi và mảnh vỡ tích tụ theo thời gian không làm thay đổi độ nhạy của cảnh báo.
Nắp ráp đầu báo giúp dễ dàng tiếp cận với cảm biến khói, các kết nối dây dẫn của nó, các phụ kiện lấy mẫu và ống xả cũng như chính buồng khói. Không khí đi vào buồng cảm biến của máy dò thông qua một ống lấy mẫu (được đặt hàng riêng) kéo dài vào ống dẫn và được dẫn ngược trở lại hệ thống thông gió qua một ống xả (đi kèm). Sự chênh lệch áp suất không khí giữa hai ống sẽ kéo không khí lấy mẫu đi qua buồng cảm biến. Khi phát hiện đủ lượng khói trong buồng cảm biến, đầu báo sẽ bắt đầu báo động.
Các tính năng tiêu chuẩn
Cảm biến khói
• Máy dò quang điện gắn trên PCB với tính năng thông minh trên bo mạch
• Bù trừ môi trường với cảm biến vi sai cho độ nhạy đáng tin cậy, ổn định và không bị trôi
• Rộng 0,79% đến 2,46% che khuất / ft. nhạy cảm với khói
Lắp ráp máy dò
• Sâu dưới 2 "để cài đặt dễ dàng và các ứng dụng có không gian chật hẹp
• Phạm vi hoạt động -4 ° F đến 158 ° F (-20 ° C đến 70 ° C) với 100 ft / phút. đánh giá tốc độ không khí đến 4.000 ft / phút đảm bảo độ tin cậy trong các điều kiện môi trường khắc nghiệt
• Đèn LED trạng thái vẫn hiển thị thông qua nắp lắp ráp rõ ràng
• Che công tắc màn hình để tăng cường bảo mật
• Khoảng cách ống lấy mẫu tiêu chuẩn để di chuyển dễ dàng từ các máy dò khác
• Ống lấy mẫu có thể được lắp đặt có hoặc không có nắp tại chỗ và có thể xoay theo gia số 45 độ để đảm bảo căn chỉnh phù hợp với luồng không khí của ống dẫn
• Đèn LED Báo động, Sự cố và Bẩn trên bo mạch
• Công tắc kiểm tra kích hoạt nam châm
• Một rơ le cảnh báo phụ Dạng C để điều khiển thiết bị phụ trợ (ví dụ: điều khiển HVAC)
• Dễ dàng truy cập vào các thiết bị đầu cuối kết nối hiện trường
Ứng dụng

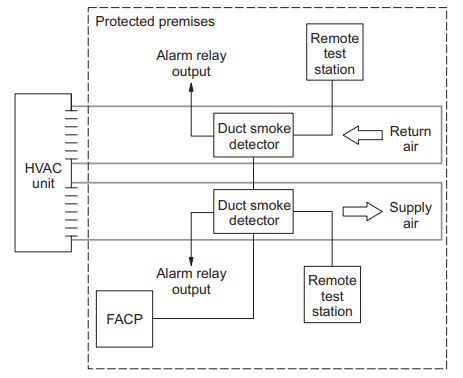

Đầu báo khói ống dẫn hai dây SuperDuct lý tưởng phù hợp với các ứng dụng trong đó cần có dấu hiệu cháy sớm trong không gian hạn chế của hệ thống ống thông gió. Mục đích chính của nó là cung cấp cảnh báo sớm về một đám cháy sắp xảy ra và để ngăn chặn khói từ lưu thông khắp tòa nhà. Nó thường được sử dụng để phát hiện khói ở phía cung cấp của hệ thống HVAC nhưng có thể cung cấp sự giám sát của phía trở lại.
.png "Đầu báo khói ống dẫn hai (2) dây SuperDuct SD-2W")
- Bộ phát hiện SuperDuct liên tục lấy mẫu luồng không khí trong ống dẫn HVAC và bắt đầu điều kiện báo động bất cứ khi nào phát hiện có khói. Một cảnh báo được kích hoạt khi số lượng (phần trăm che khuất) của các sản phẩm cháy trong mẫu không khí đó vượt quá cài đặt độ nhạy của máy dò.
- Tốc độ không khí trong ống dẫn thấp tới 100 ft / phút. duy trì luồng không khí thích hợp vào buồng khói cảm biến thông qua các lỗ khí trong ống lấy mẫu không khí và thải ra ngoài qua ống xả. Các ống lấy mẫu không khí SuperDuct phải được lắp đặt với các lỗ đầu vào đối diện với luồng không khí. Các ống lấy mẫu có thể được xoay theo gia số 45 độ để các lỗ khí có thể được căn chỉnh để cho phép thiết bị được gắn ở hầu như bất kỳ góc nào so với luồng không khí.
- Ống lấy mẫu có thể được lắp đặt từ phía ống dẫn của cụm hoặc từ bên trong khoang cảm biến, tùy theo yêu cầu của người lắp đặt. (Ống xả phải được lắp từ phía ống dẫn.) Các ống lấy mẫu có thể được xoay theo gia số 45 độ để các lỗ khí có thể được căn chỉnh để cho phép lắp thiết bị ở hầu như bất kỳ góc nào so với luồng không khí.
- Cảm biến SuperDuct được thiết kế để hoạt động tối ưu trong các điều kiện môi trường khắc nghiệt thường thấy trong hệ thống ống gió HVAC. Tuy nhiên, trước khi lắp đặt đầu báo, hãy kiểm tra tốc độ, nhiệt độ và độ ẩm của không khí trong ống dẫn để xác minh rằng nó nằm trong phạm vi hoạt động của đầu báo SuperDuct. Tham khảo bảng cài đặt SuperDuct để biết thêm chi tiết.

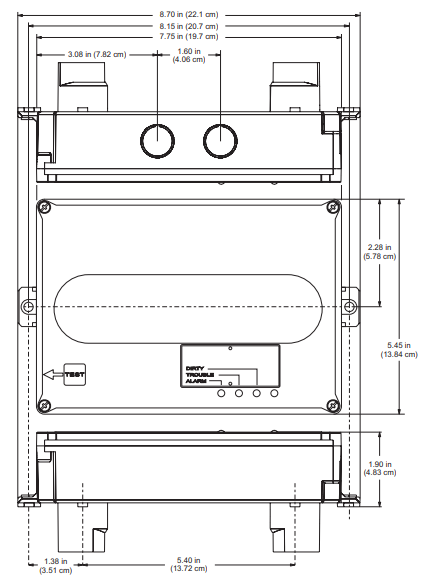

Kích thước
.png "Đầu báo khói ống dẫn hai (2) dây SuperDuct SD-2W")

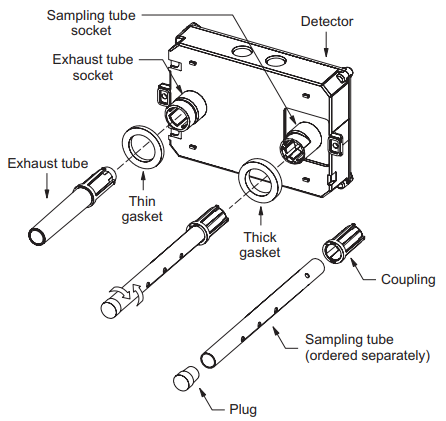

Tổ hợp lắp ráp
.png "Đầu báo khói ống dẫn hai (2) dây SuperDuct SD-2W")

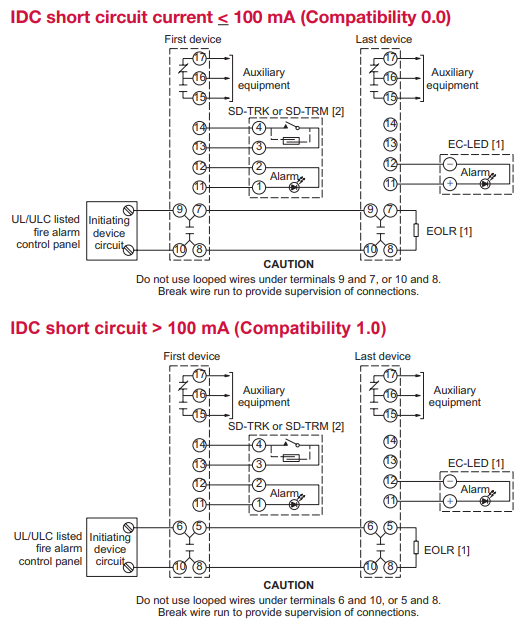

Hệ thống dây
.png "Đầu báo khói ống dẫn hai (2) dây SuperDuct SD-2W")

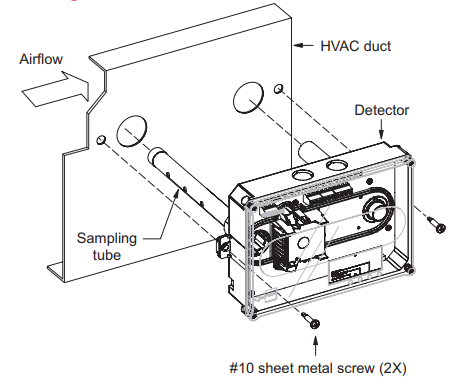

Lắp đặt
.png "Đầu báo khói ống dẫn hai (2) dây SuperDuct SD-2W")
Thông số kỹ thuật đầu báo khói ống
| Dimensions | 8.70 x 5.45 x 1.90 inches (221 x 138 x 48 mm) |
| Wire size | 14 to 22 AWG |
| Detection method | Photoelectric (light scattering principle) |
| Air velocity rating | 100 to 4,000 ft/min and meets the required minimum air pressure differential |
| Air pressure differential | 0.005 to 1.00 inches of water |
| Sensitivity | 0.79 to 2.46 %/ft obscuration |
| Reset time | 1 second, max |
| Power up time | 30 seconds, max. |
| Alarm test response time | 5 seconds |
| LED indicators | Alarm (red), Trouble (yellow), Dirty (yellow |
| Common alarm relay | Unsupervised and power-limited. Quantity: 1. Type: Form C. Ratings: 2.0 A at 30 Vdc (resistive) |
| Operating voltage | 16 to 30 Vdc |
| Operating current | Startup: 200 µA. Standby: 70 µA. Alarm: 5 to 100 mA. |
| Alarm impedance | 50 to 750 Ohm |
| Operating Environment |
Temperature (UL): -4 to 158 °F (-29 to 70 °C). Temperature (ULC): -4 to 120 °F (-29 to 49 °C) Relative humidity: 10 to 93%, noncondensing |
| Humidity | 93% RH, noncondensing |
| Compatibility ID | 0.0: IDC short circuit current < 100 mA 0.0: IDC short circuit current = 100 mA 1.0: IDC short circuit current > 100 mA |
Thông tin đặt hàng
| Catalog Numbe | Mô tả | Ship Wt. lb. (kg) |
| SD-2W | Conventional SuperDuct Detecto | 2.4 (1.1) |
