Đầu báo khói chùm tia hồng ngoại Kidde End-to-End KC3000

Đầu báo khói chùm tia hồng ngoại Kidde End-to-End KC3000

Nhà sản xuất: kidde

Mã sản phẩm: KC3000

KC3000 là đầu báo khói chùm tia hồng ngoại đầu cuối bao gồm bộ phát, bộ thu và bộ điều khiển hồng ngoại
✔️ Máy phát và máy thu được lắp đặt gần trần của khu vực được bảo vệ cách nhau đến 393 feet (120 m), trong khi bộ điều khiển được gắn ở mặt đất nơi nó vẫn có thể truy cập được cho các chức năng bảo trì và thiết lập. Mỗi bộ điều khiển sẽ xử lý tối đa hai các cặp máy phát / máy thu, mỗi cặp có rơ le chống cháy và lỗi riêng biệt.

Thông tin sản phẩm

- Đầu báo khói chùm tia hồng ngoại Kidde End-to-End KC3000 thường được sử dụng trong các tình huống không thực tế, không phù hợp hoặc không hiệu quả về chi phí khi sử dụng máy dò kiểu điểm. Nó cũng cho phép bao phủ một khu vực được bảo vệ rộng lớn với chi phí tối thiểu và lý tưởng phù hợp cho các trường hợp có thể bao gồm trần nhà cao, môi trường bụi và bẩn hoặc môi trường dễ bị nhiệt độ khắc nghiệt.

- KC3000 có tính năng căn chỉnh laser tích hợp, giúp đơn giản hóa việc cài đặt, đồng thời độ nhạy của máy dò có thể định cấu hình và bù trôi, giúp giảm thiểu các cảnh báo phiền toái. Những tính năng và khả năng này làm cho KC3000 trở thành một giải pháp phát hiện diện rộng thiết thực và hiệu quả.

Các tính năng tiêu chuẩn Đầu báo khói chùm tia hồng ngoại Kidde End-to-End KC3000

• Đầu phát và đầu thu riêng biệt

• Phạm vi 16,5 đến 393 feet (5 m đến 120 m), có thể định cấu hình cho mỗi bộ Máy dò

• Khoảng cách bên cho mỗi NFPA 72 là 60 feet

• Căn chỉnh bằng laser tích hợp trong máy thu

• Giao diện 2 dây giữa Bộ điều khiển và bộ thu

• Khả năng kênh đơn và kênh đôi

• Rơ le cháy và lỗi riêng biệt cho mỗi máy dò

• Bộ điều khiển mức thấp với màn hình LCD

• Độ nhạy có thể lập trình và ngưỡng cháy

• Kiểm soát độ lợi tự động (AGC) để bù trôi

• Kiểm tra cháy chấp nhận che khuất UL / ULC điện tử tích hợp

• Knockouts để dễ cài đặt và đi dây

• Tích hợp đầu nối ống dẫn 1/2 inch / M-20 trên máy dò và bộ điều khiển hệ thống

Ứng dụng Đầu báo khói chùm tia hồng ngoại Kidde End-to-End KC3000

- Đầu báo khói dạng chùm lý tưởng cho các khu vực rộng mở như nhà kho, giếng trời khách sạn, nhà máy công nghiệp và phòng tập thể dục trường học. Đầu báo khói chùm tia end-to-end đặc biệt hữu ích khi đường ngắm của đường phát hiện tia hồng ngoại hẹp và nơi cấu trúc tòa nhà sử dụng các bề mặt phản chiếu.

- MC300 được thiết kế mang tính thẩm mỹ cao, phù hợp với các tòa nhà kiến trúc hiện đại, cũng như các di tích lịch sử - đặc biệt là những nơi có trần nhà được trang trí công phu. - Có thể khắc phục hiện tượng phân tầng khói bằng cách lắp các cặp máy thu và phát ở các độ cao khác nhau, một trong số chúng sẽ chiếu chùm tia hồng ngoại xuống bên dưới lớp nhiệt và vào lớp khói.

- Thời gian phát hiện sẽ lâu hơn trong tòa nhà có mái đỉnh nếu đám cháy xảy ra ở rìa khu vực được bảo vệ. Nếu nghi ngờ, hãy tiến hành các thử nghiệm khói thích hợp.

- Vị trí và khoảng cách lý tưởng của đầu báo là rất quan trọng trong một hệ thống báo cháy được lắp đặt và vận hành đúng cách. Khuyến nghị rằng các máy dò được đặt và đặt cách nhau phù hợp với NFPA 72, cho phép khoảng cách bên lên đến 60 ft (18,3 m).

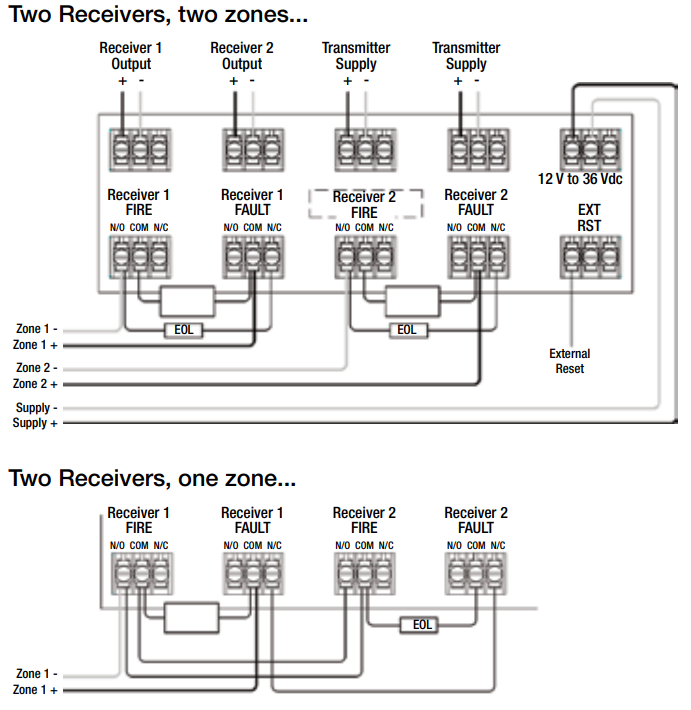

Sơ đồ nối dây

Đầu báo khói chùm tia hồng ngoại Kidde End-to-End KC3000, lắp đặt đầu báo beam

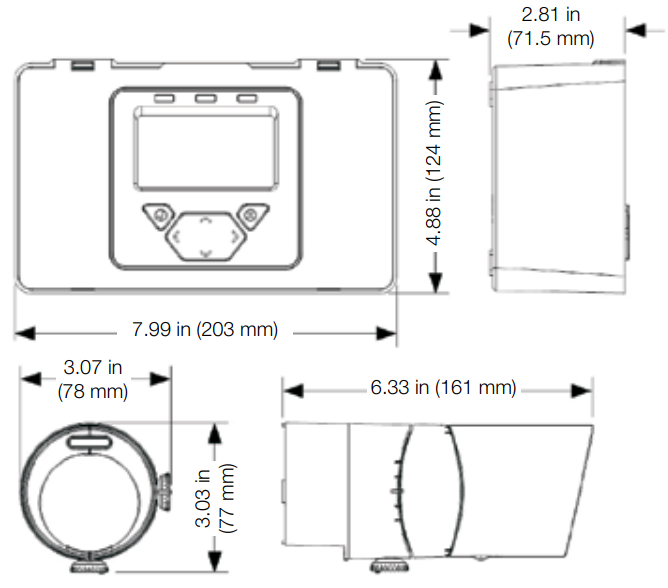

Kích thước đầu báo chùm tia chiếu

Đầu báo khói chùm tia hồng ngoại Kidde End-to-End KC3000, lắp đặt đầu báo beam

Cài đặt, lắp đặt đầu báo beam

Đầu báo khói chùm tia hồng ngoại Kidde End-to-End KC3000, lắp đặt đầu báo beam

- Khoảng cách giữa trần nhà và máy phát / máy thu phải bằng không quá 10 phần trăm khoảng cách giữa sàn và trần.

Đầu báo khói chùm tia hồng ngoại Kidde End-to-End KC3000, lắp đặt đầu báo beam

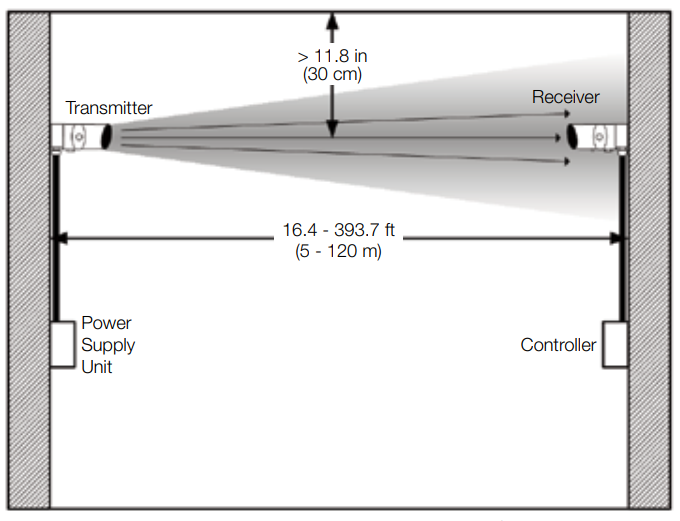

- Để không gian ít nhất 11,8 inch (30 cm)) không bị cản trở xung quanh bộ thu và bộ phát.

Thông số kỹ thuật Đầu báo khói chùm tia hồng ngoại Kidde End-to-End KC3000

Operating Voltage Range	12 to 36V DC ±10%
Operating Controller Current (with 1 or 2 Receivers)	14mA (constant)
Operating Transmitter Current	8mA (per Transmitter)
Alarm Threshold	25%-60%
Power Down Reset Time	>20 seconds
Fire and Fault Relay Contacts	Resistive VFCO 2A @ 30 Volts DC
Operating Temperature (non-condensing):	-4°F to +131°F (-20°C to +55°C)
Optical Wavelength	850nm
Operating Range	16.5 to 393 feet (5-120m)
Maximum Cable Distance Between Receiver and Controller	330 Feet (100m)
Cabling between each Receiver and Controller	18-14 AWG 1-Pair – Twisted, Jacketed
IP Rating	IP54
Relative Humidity (non-condensing)	93%
Dimensions and Weight, Control Unit	7.99 x 4.88 x 2.81in (203 x 124 x 71.5mm) 1.34lbs (0.607kg)
Dimensions and Weight, Transmitter & Receiver	3.07 x 3.03 x 6.33in (78 x 77 x 161mm) 0.456lbs (0.206kg)
Agency Listings	UL/ULC S3417, FM Pending, CSFM 7260-1508-105
LED Indications
Control Unit: Receiver:	Red = Fire, Amber = Fault, Green = System OK Red = Fire, Alignment LEDs for single person alignment

Thông tin đặt hàng Đầu báo khói chùm tia hồng ngoại Kidde End-to-End KC3000

KC3000-103	End to End beam smoke detector 16.5ft. to 393ft. (5 m to 120 m). System includes one transmitter, one receiver, and one system control unit.
KC3000-016	Additional Detector Pack (set of transmitter and receiver heads). Use up to one additional Detector Pack per KC3000-103.
3000-201	Adjustment Bracket
3000-202	Surface Mount Adapter
3000-203	4-inch Square Cover Plate
5000-011	Surface Mount Detector Back Box (Requires one 3000-202 Surface Mount Adaptor for each head - ordered separately).
3000-209	Controller Backbox
3000-210	Semi Flush Trim Plate
1000-018	Wire Cage for KC3000 when used with the 5000-011 Detector Backbox and 3000-202 (ordered separately).
