Mô-đun đầu vào đầu ra phổ quát - 6 vị trí mô-đun GSA-UIO6

Mô-đun đầu vào đầu ra phổ quát - 6 vị trí mô-đun GSA-UIO6

Mã sản phẩm: GSA-UIO6

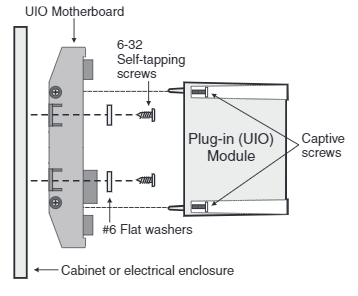

Mô-đun đầu vào-đầu ra đa năng Signature Series bo mạch chủ cung cấp đầu nối và kết nối dây cho tối đa sáu mô-đun UIO plug-in (dòng GSA- “M”) Dòng Signature gắn vào nhiều loại vỏ thiết bị. Các mô-đun UIO cắm vào bo mạch và được giữ cố định tại vị trí bằng các vít máy cố định ✔️

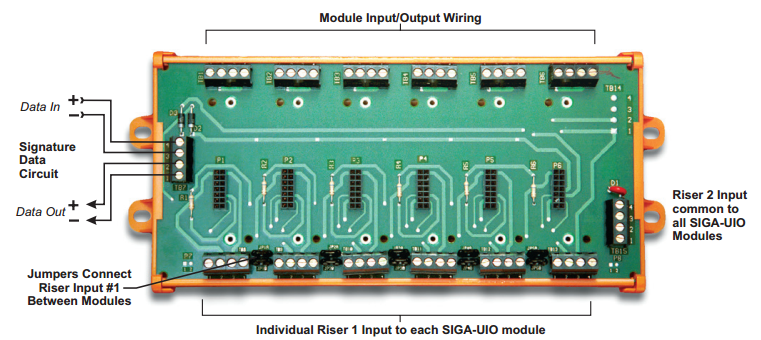

✅ Tất cả hệ thống dây nối hiện trường đều kết nối với các khối thiết bị đầu cuối trên bo mạch chủ, cho phép nhanh chóng tháo và thay thế các mô-đun để khắc phục sự cố.

Thông tin sản phẩm

GSA-UIO6R cung cấp đầu cuối lắp và nối dây cho tối đa hai mô-đun UIO.

Mô-đun đầu vào / đầu ra đa năng bo mạch chủ GSA-UIO6R

Các tính năng tiêu chuẩn

• Tính linh hoạt của mô-đun: Nhiều loại mô-đun plug-in đa chức năng cung cấp tính linh hoạt hoàn toàn.

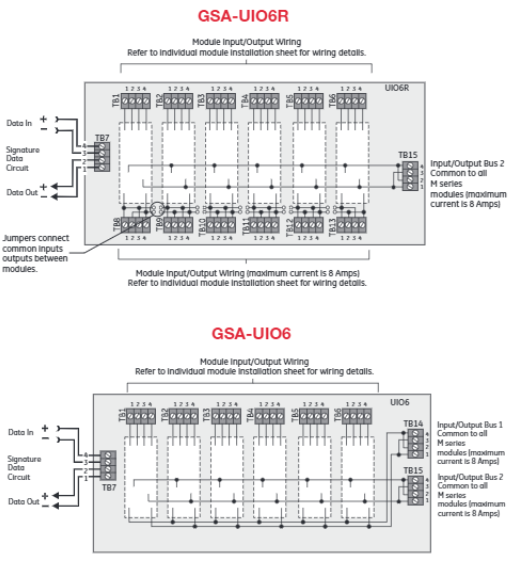

• Yêu cầu về hệ thống dây điện tối thiểu: Các jumper tích hợp giữa các mô-đun cho phép chia sẻ các riser để giảm hệ thống dây cài đặt.

• Dễ dàng lắp đặt: Khối thiết bị đầu cuối # 12 AWG (2,5 mm2) và các miếng gắn chắc chắn đảm bảo lắp đặt nhanh chóng vào các thùng loa Kidde.

• Hỗ trợ ánh xạ thiết bị tự động tất cả các mô-đun UIO tương thích truyền thông tin đến vòng điều khiển liên quan đến vị trí mạch của chúng so với các thiết bị có chữ ký trên vòng lặp.

• Hỗ trợ các thiết bị thông minh: Các mô-đun trên bo mạch đưa ra quyết định và nhập cảnh báo từ các thiết bị khởi tạo được kết nối với chúng ngay cả khi quá trình thẩm vấn thăm dò của bộ điều khiển vòng lặp dừng lại.

• Không cần dây xoắn hoặc dây bọc bảo vệ: Bởi vì tất cả các quyết định đều được thực hiện ở các mô-đun trên bo mạch, nên tốc độ truyền thông thấp hơn có thể xảy ra. Điều này dẫn đến thời gian đáp ứng điều khiển được cải thiện đáng kể và ít nhạy cảm hơn với nhiễu đường dây và các đặc tính của hệ thống dây vòng ..

• Hỗ trợ định địa chỉ điện tử: Các địa chỉ có thể lập trình được tải xuống mô-đun UIO tương thích từ bộ điều khiển vòng lặp, PC hoặc công cụ dịch vụ / chương trình chữ ký SIGA-PRO. Không có công tắc hoặc quay số nào để đặt.

Mô-đun đầu vào / đầu ra đa năng bo mạch chủ GSA-UIO6R

Thông số kỹ thuật

Số Catalogue	GSA-UIO2R	GSA-UIO6R	GSA-UIO6
Công suất	2	6	6
Kích thước (với mô-đun được cài đặt)	5,4 inch L (trên các chân gắn) x 4,3 inch W x 3.2 inch H	9,56 inch L (ngang chân đế) x 4,3 inch W x 3,2 inch H
Yêu cầu địa chỉ	không yêu cầu địa chỉ
Loại code	tự động
Mô-đun tương thích	Tất cả các dòng GSA-Mxxx Signature
Điện áp vận hành	15.2 đến 19.95 Vdc (19 Vdc nominal)
Gắn (tủ)	Trực tiếp vào các thùng loa phù hợp (ví dụ: MFC-A) - Ghi chú 1,2,3.
Thiết bị đầu cuối nối dây	#12 AWG (2.5mm2) to #18 AWG (0.75mm2)
Môi trường hoạt động và lưu trữ	Nhiệt độ vận hành : 32o F đến 120o F (0o C đến 49o C) Nhiệt độ lưu trữ : -4o F đến 140o F (-20oC đến 60oC) Độ ẩm vận hành và lưu trữ : 0 đến 93% RH
Tiêu chuẩn	UL, ULC, MEA, CSFM

Thông tin đặt hàng

Số Cataloge	Mô tả	Trọng lượng Ship Wt-ib (kg0
GSA-UIO2R	Bo mạch mô-đun đầu vào-đầu ra đa năng w / Đầu vào Riser - Hai vị trí mô-đun	0.32 (0.15)
GSA-UIO6R	Bo mạch mô-đun đầu vào-đầu ra đa năng với đầu vào Riser - Sáu vị trí mô-đun	0.62 (0.28)
GSA-UIO6	Bo mạch mô-đun đầu vào-đầu ra đa năng với đầu vào Riser - Sáu vị trí mô-đun	0.56 (0.25)

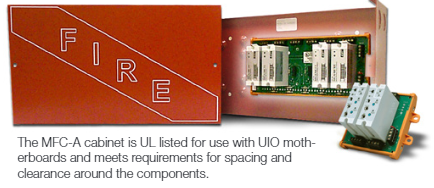

MFC-A	Tủ được liệt kê UL để gắn bo mạch chủ UIO, màu đỏ với màu trắng "FIRE '' 8 inch H x 14 inch W x 3.5 inch D (203 mmH x 356 mm W x 89 mm D)	7.0 (3.1)
